DALI-2 CS Integration – modalità istanza, PIR grandangolo per corridoi/luce

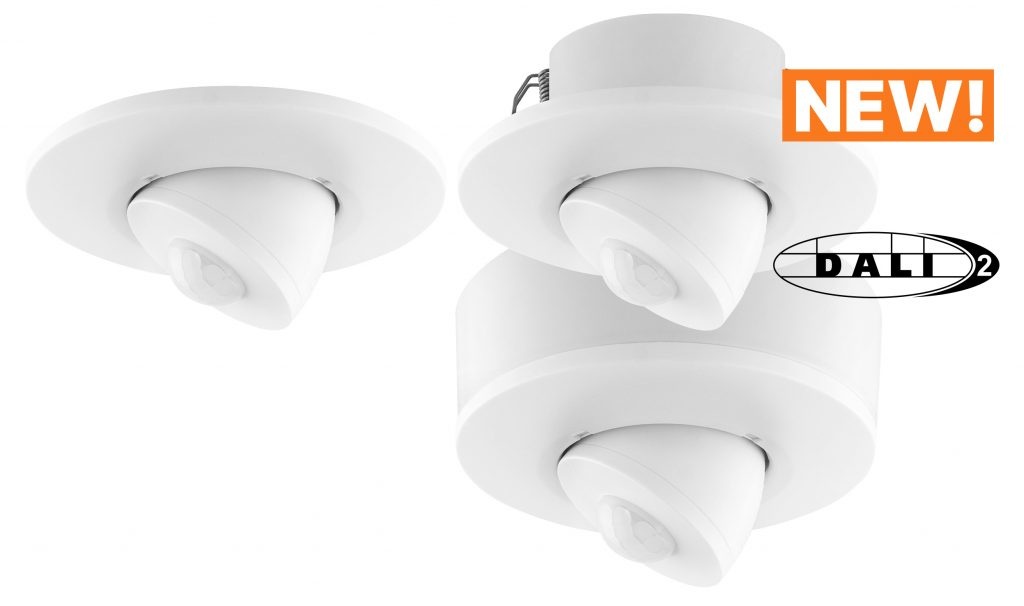

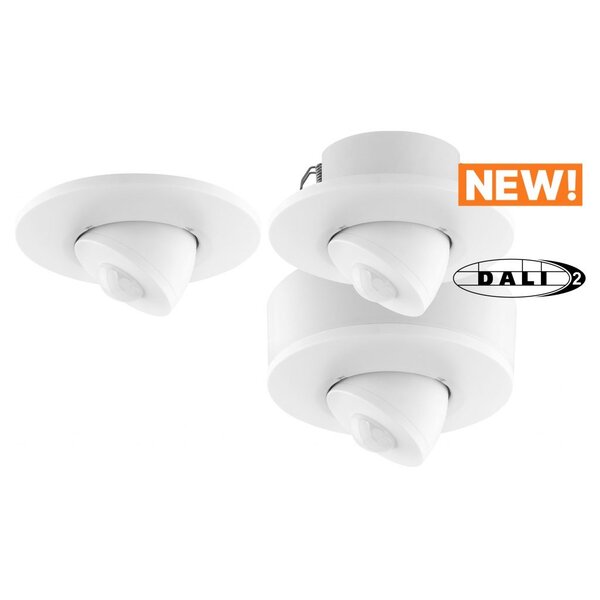

Il DALI-2 CS Integration è un modulo sensore compatto con rilevamento di movimento PIR e misurazione della luce, progettato specificamente per l'integrazione nei sistemi DALI-2 con unità di controllo centrale come DALI-2 CS Master, WAGO o Beckhoff. In modalità istanza, il sensore fornisce i valori misurati al sistema di gestione dell'edificio; questi valori possono essere interrogati o attivare automaticamente eventi tramite le istanze DALI-2.

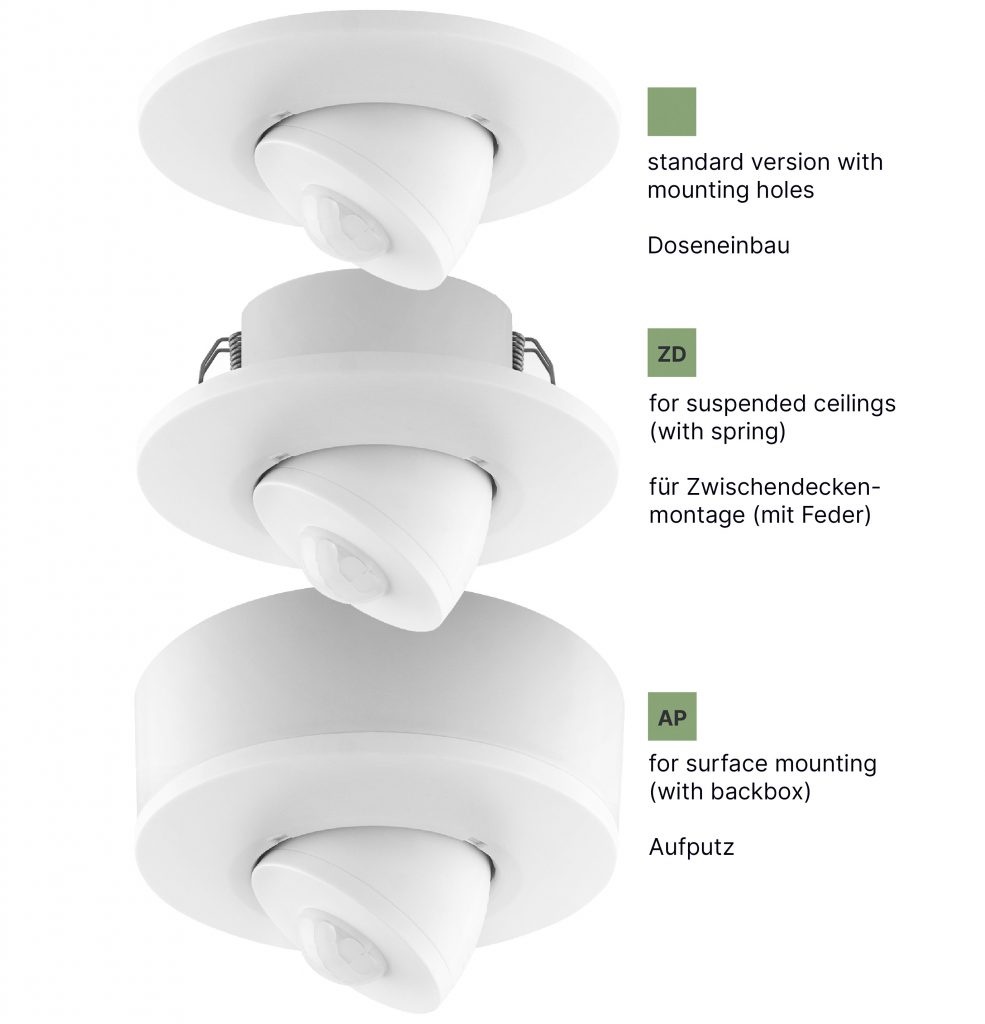

Varianti disponibili

• 1 / 86458670-INT-C – DALI-2 CS Integration, modalità istanza, PIR grandangolo per corridoi/luce, bianco RAL9010
• 2 / 86458670-INT-C-AP – DALI-2 CS Integration, modalità istanza, PIR grandangolo per corridoi/luce, bianco RAL9010, superficie
• 3 / 86458670-INT-C-ZD – DALI-2 CS Integration, modalità istanza, PIR grandangolo per corridoi/luce, bianco RAL9010, soffitto
• 4 / 86458670-INT-C-W16 – DALI-2 CS Integration, modalità istanza, PIR grandangolo per corridoi/luce, bianco traffico RAL9016
• 5 / 86458670-INT-C-W16-AP – DALI-2 CS Integration, modalità istanza, PIR grandangolo per corridoi/luce, bianco traffico RAL9016, superficie
• 6 / 86458670-INT-C-W16-ZD – DALI-2 CS Integration, modalità istanza, PIR grandangolo per corridoi/luce, bianco traffico RAL9016, soffitto
• 7 / 86458670-INT-C-B – DALI-2 CS Integration, modalità istanza, PIR grandangolo per corridoi/luce, nero
• 8 / 86458670-INT-C-B-AP – DALI-2 CS Integration, modalità istanza, PIR grandangolo per corridoi/luce, nero, superficie
• 9 / 86458670-INT-C-B-ZD – DALI-2 CS Integration, modalità istanza, PIR grandangolo per corridoi/luce, nero, soffitto

Caratteristiche principali

• Rilevamento di movimento PIR con lente grandangolare, ottimizzato per corridoi e passaggi
• Misurazione della luce per il controllo costante dell'illuminazione
• Modalità istanza: i valori misurati vengono comunicati ai sistemi centrali tramite istanze DALI-2
• Sincronizzazione automatica di più sensori all'interno di un gruppo
• Configurazione semplice tramite software DALI Cockpit
• Alimentazione diretta tramite bus DALI (nessuna alimentazione aggiuntiva richiesta)

Dati tecnici

• Alimentazione: Bus DALI (consumo massimo 3,5 mA)
• Rilevamento di movimento (PIR):
  • Portata di rilevamento: max 5 m (a seconda del modello)
  • Angoli di rilevamento: orizzontale ±75°, verticale +10°/-25°
  • Zone: 88 + 16
  • Differenza di temperatura tra obiettivo/ambiente: > 4°C
  • Principio: infrarosso passivo (PIR)
• Sensore luce:
  • Intervallo di misura: 0–2047 lux (risoluzione 11 bit, 1 lux)
  • Risoluzione evento: 0–2047 lux (10 bit, 2 lux)
• Temperatura di esercizio: -20°C a +60°C
• Grado di protezione: IP20
• Sezione filo: max 1,5 mm²
• Dimensioni (standard): 98 x 98 x 18 (max 42) mm
• Dimensioni (soffitto/superficie): scatola di montaggio o molla aggiuntiva, 98 x 98 x 32 mm extra

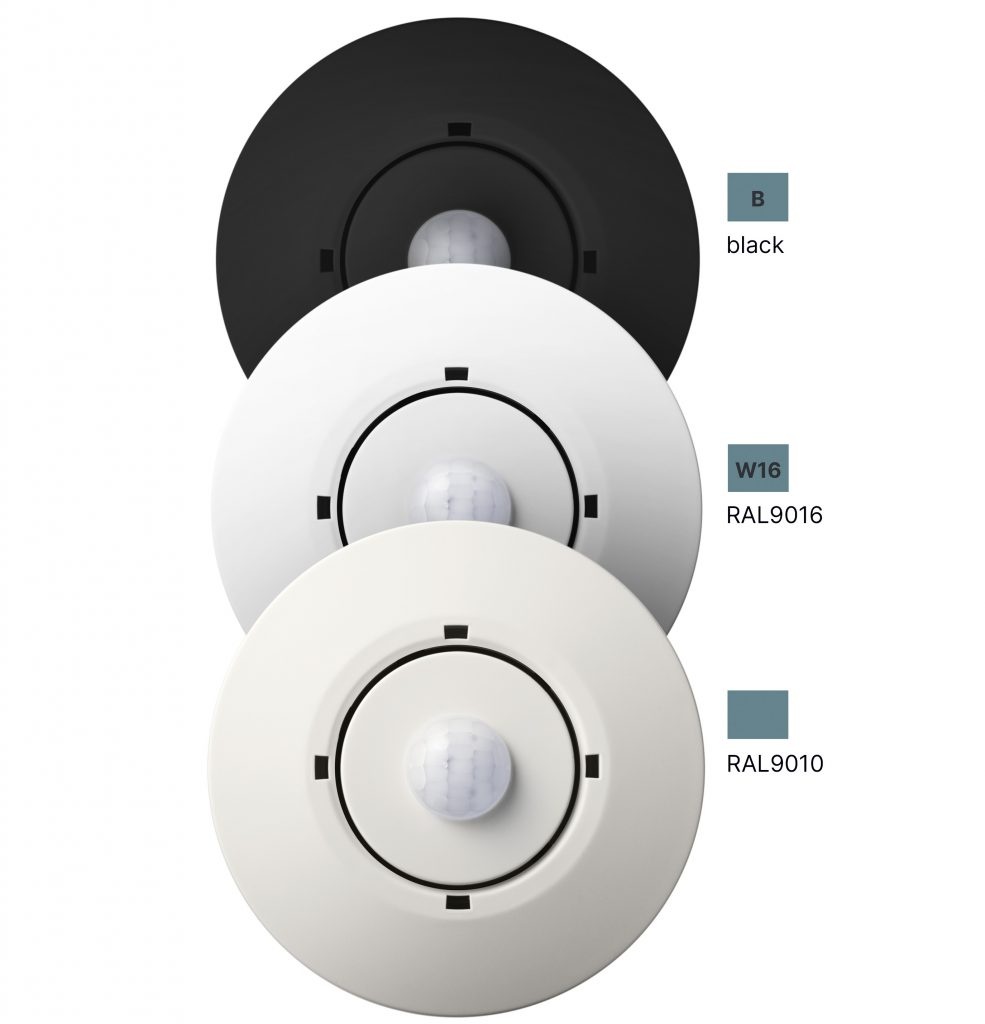

• Colore della custodia: RAL9010 (bianco puro), RAL9016 (bianco traffico), nero

Note importanti

• Il DALI-2 CS Integration è destinato esclusivamente all'integrazione in sistemi con unità di controllo centrale; il sensore funziona in modalità istanza e non è progettato per il controllo autonomo dell'illuminazione.
• Tutti gli eventi di istanza sono attivi di fabbrica. L'uso con un DALI-2 CS è possibile senza ulteriore configurazione assegnando i dispositivi nel software DALI Cockpit.
• La sincronizzazione dei sensori all'interno dello stesso gruppo avviene automaticamente.
• L'installazione deve essere eseguita da personale qualificato secondo le normative di sicurezza vigenti.
