DALI-2 CS Integration, Instance mode, PIR 10x30m/Sensore luce

Informazioni

Datasheet

DALI-2 CS Integration, Instance mode, PIR 10x30m / Luce

Applicazione

Sensore compatto DALI-2 con rilevamento di movimento (PIR, 10x30 m a un'altezza di montaggio di 15 m) e misurazione della luce. Progettato per l'uso in instance mode con unità di controllo centrale DALI-2 come DALI-2 CS Master, WAGO, Beckhoff e sistemi simili. Ideale per sistemi di automazione degli edifici dove i dati dei sensori vengono elaborati centralmente. I valori misurati possono essere interrogati o attivare eventi automaticamente tramite le istanze DALI-2. Più sensori all'interno di un gruppo si sincronizzano automaticamente. L'alimentazione è fornita direttamente tramite il bus DALI, senza necessità di alimentazione esterna.

Funzioni

• Rilevamento del movimento tramite infrarosso passivo (PIR) con portata di 10x30 m a un'altezza di 15 m
• Misurazione della luce da 0 a 2047 lux
• Instance mode per l'integrazione con il controllo centrale DALI-2
• Sincronizzazione automatica di più sensori nello stesso gruppo
• Controllo costante della luce tramite controller centrale
• Testa del sensore orientabile e inclinabile per un facile allineamento

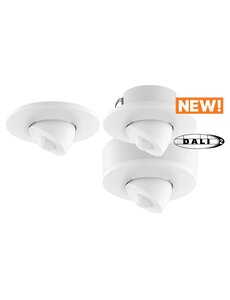

• Disponibile in tre versioni: da incasso (standard), a soffitto (con molla) e da superficie (con scatola)
• Colori disponibili: bianco RAL9010, bianco traffico RAL9016 e nero
• Configurazione tramite software DALI Cockpit
• Alimentazione tramite bus DALI (nessuna alimentazione esterna necessaria)

Varianti prodotto

• 1 / 86458670-INT-30 – DALI-2 CS Integration, Instance mode, PIR 10x30m/Luce, bianco RAL9010
• 2 / 86458670-INT-30-AP – DALI-2 CS Integration, Instance mode, PIR 10x30m/Luce, bianco RAL9010, superficie
• 3 / 86458670-INT-30-ZD – DALI-2 CS Integration, Instance mode, PIR 10x30m/Luce, bianco RAL9010, soffitto
• 4 / 86458670-INT-30-W16 – DALI-2 CS Integration, Instance mode, PIR 10x30m/Luce, bianco traffico RAL9016
• 5 / 86458670-INT-30-W16-AP – DALI-2 CS Integration, Instance mode, PIR 10x30m/Luce, bianco traffico RAL9016, superficie
• 6 / 86458670-INT-30-W16-ZD – DALI-2 CS Integration, Instance mode, PIR 10x30m/Luce, bianco traffico RAL9016, soffitto
• 7 / 86458670-INT-30-B – DALI-2 CS Integration, Instance mode, PIR 10x30m/Luce, nero
• 8 / 86458670-INT-30-B-AP – DALI-2 CS Integration, Instance mode, PIR 10x30m/Luce, nero, superficie
• 9 / 86458670-INT-30-B-ZD – DALI-2 CS Integration, Instance mode, PIR 10x30m/Luce, nero, soffitto

Dati tecnici

Generale

• Alimentazione: tramite bus DALI
• Assorbimento di corrente: circa 3,5 mA
• Grado di protezione: IP20
• Morsetti: max. 1,5 mm² (rigido o flessibile)

Sensore di movimento (PIR)

• Principio di rilevamento: infrarosso passivo (PIR)
• Portata di rilevamento: 10x30 metri (altezza di montaggio 15 m)
• Altezza di montaggio: fino a 15 metri
• Angolo di rilevamento orizzontale: ±43°
• Angolo di rilevamento verticale: ±22°
• Zone di rilevamento: 188 zone
• Differenza minima di temperatura bersaglio/ambiente: > 2–4 °C

Sensore di luce

• Campo di misura: 0–2047 lux (11 bit), risoluzione 1 lux
• Risoluzione eventi: 0–2047 lux (10 bit), risoluzione 2 lux

Dimensioni

• Da incasso (standard): 98 × 98 × 18 mm (max. 42 mm con testa del sensore)
• Superficie (-AP): 98 × 98 × 18 mm + scatola 98 × 98 × 32 mm
• Soffitto (-ZD): 98 × 98 × 18 mm + supporto a molla 98 × 98 × 32 mm

Temperatura ambiente

• Standard e soffitto: -20 °C a +60 °C
• Superficie: -15 °C a +55 °C

Varianti colore

• Bianco RAL9010
• Bianco traffico RAL9016 (-W16)
• Nero (-B)

Note importanti

Il sensore funziona esclusivamente in instance mode insieme a un controller centrale DALI-2. Non è possibile il funzionamento standalone, a differenza del DALI-2 CS Master. La configurazione della comunicazione delle istanze avviene tramite il software DALI Cockpit. Tutti gli eventi delle istanze sono attivati di default alla consegna. L’alimentazione avviene completamente tramite il bus DALI, senza necessità di alimentazione esterna.
