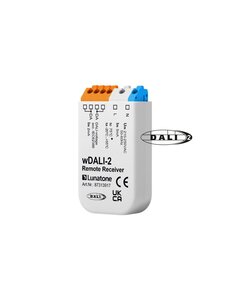

wDALI-2 Extra Long Range Receiver
€164,48 IVA Incl. €175,45 IVA Incl.. Non disponibile, ma disponibile Manuale
Specifiche
Informazioni
Link al sito Lunatone (in inglese)
wDALI-2 Extra Long Range Receiver
Ricevitore DALI-2 per controllo wireless (wDALI-2 Remote)
Art. n.: 87313917 / 87313917-PS
Descrizione

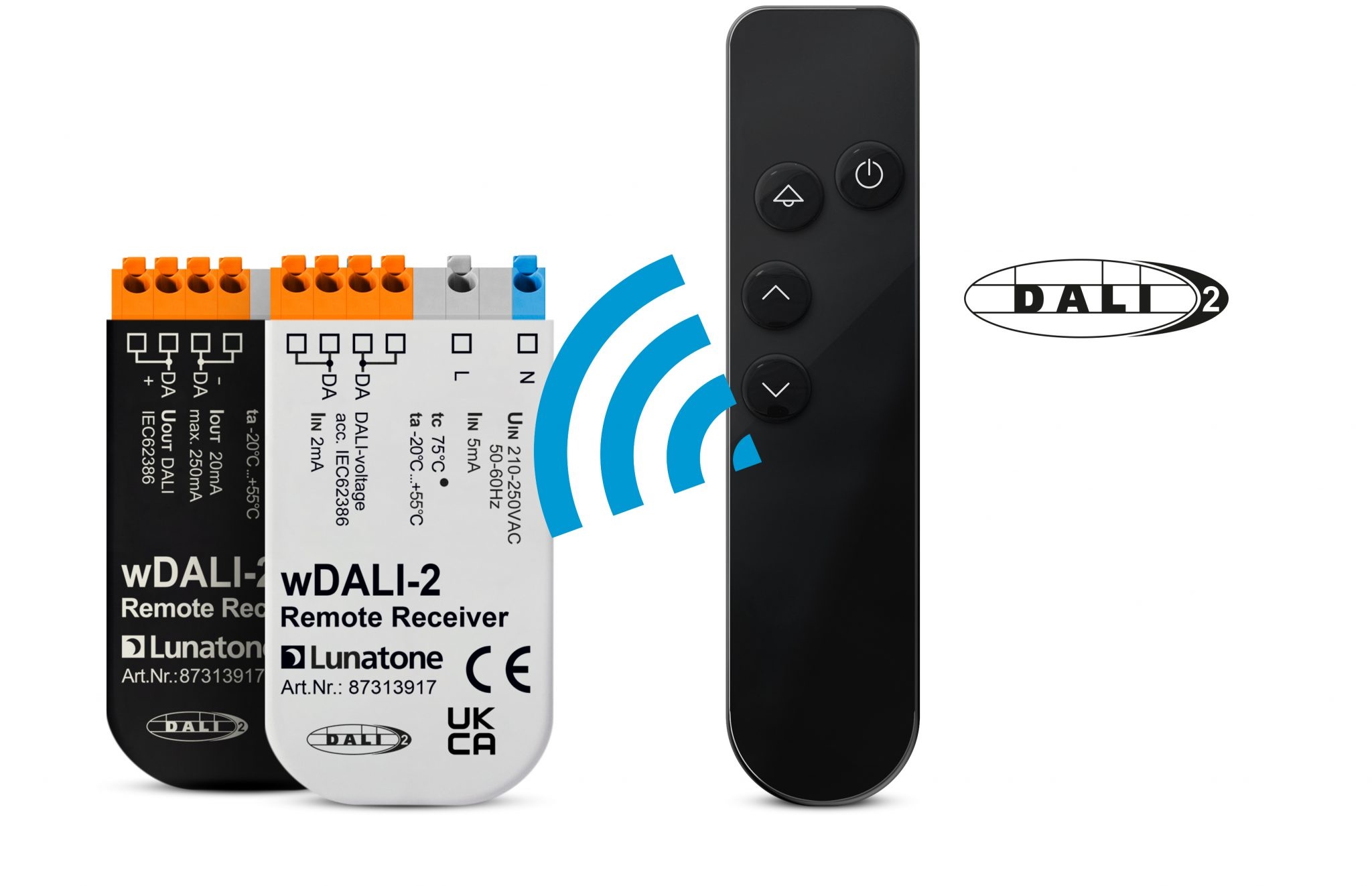

Il wDALI-2 Extra Long Range Receiver di Lunatone collega il telecomando wireless wDALI-2 a una linea DALI. Permette il controllo remoto di dimmerazione, commutazione, richiamo di scene e DT8 (colore e temperatura colore). La comunicazione wireless utilizza E-LORA 868 MHz con portata fino a 800 m in esterni e tipicamente 100–500 m in interni, a seconda della struttura edilizia. La configurazione delle funzioni avviene facilmente tramite il software DALI Cockpit e un’interfaccia USB Lunatone. Più telecomandi possono essere abbinati a un ricevitore (e viceversa) e la modalità multi-master è supportata. La versione PS dispone di un alimentatore DALI integrato da 20 mA per una piccola sottorete; la versione standard utilizza un’alimentazione DALI esistente.
Applicazioni
- Controllo wireless di una linea DALI con wDALI-2 Remote
- Richiamo scene, dimmerazione/commutazione e controllo DT8 (colore / CCT)
- Impianti con alimentatore DALI esistente (Receiver) o senza alimentatore centrale (Receiver PS, 20 mA)
- Uffici, scuole, hotel, negozi e residenze
Funzioni principali
- Gateway tra wDALI-2 Remote e linea DALI
- E-LORA 868 MHz, portata fino a 800 m esterni / 100–500 m interni
- Multi-master & abbinamento: più ricevitori per linea, più telecomandi per ricevitore (max ~60)
- 2 × morsetti DA per cablaggio semplice / collegamento in serie
- Comportamento all’accensione configurabile
- Versione PS: alimentatore DALI integrato da 20 mA (fino a ~10 dispositivi)
- Configurazione tramite DALI Cockpit + interfaccia USB Lunatone
Varianti disponibili

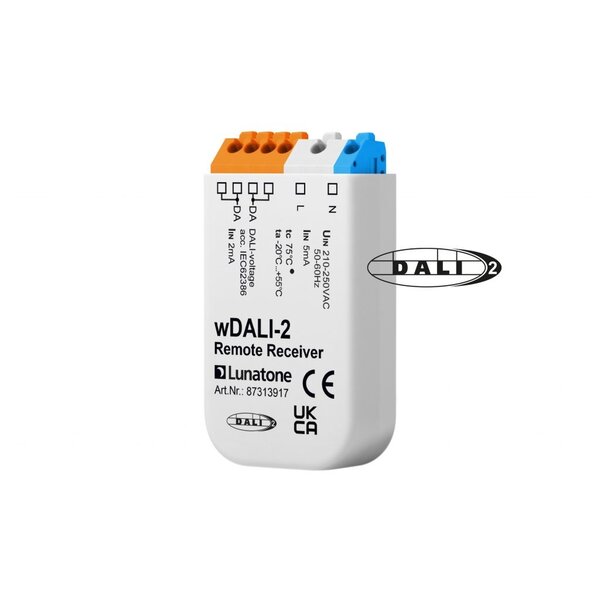

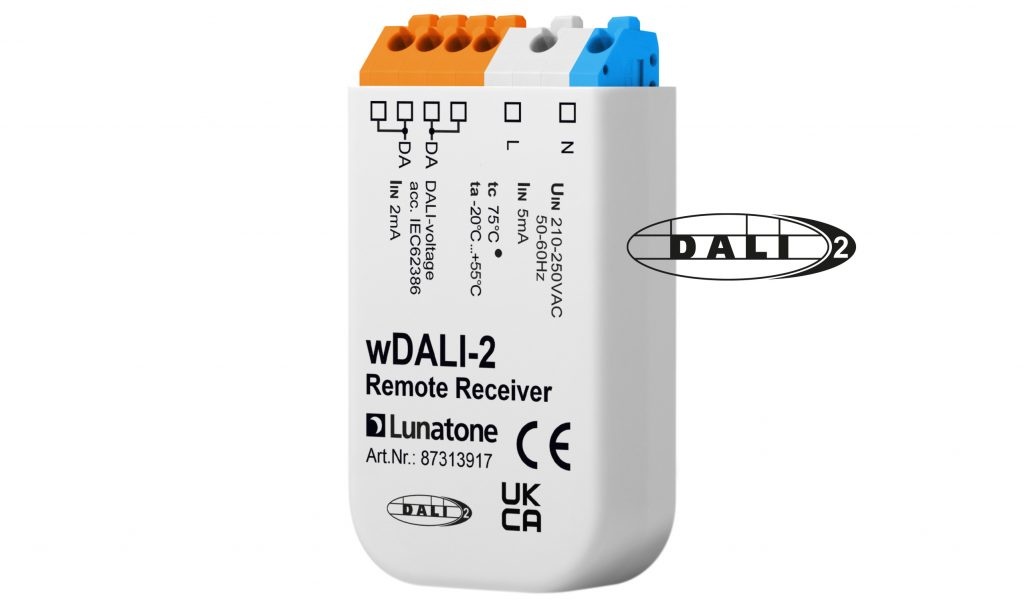

- 87313917 — wDALI-2 Extra Long Range Receiver (senza alimentatore)

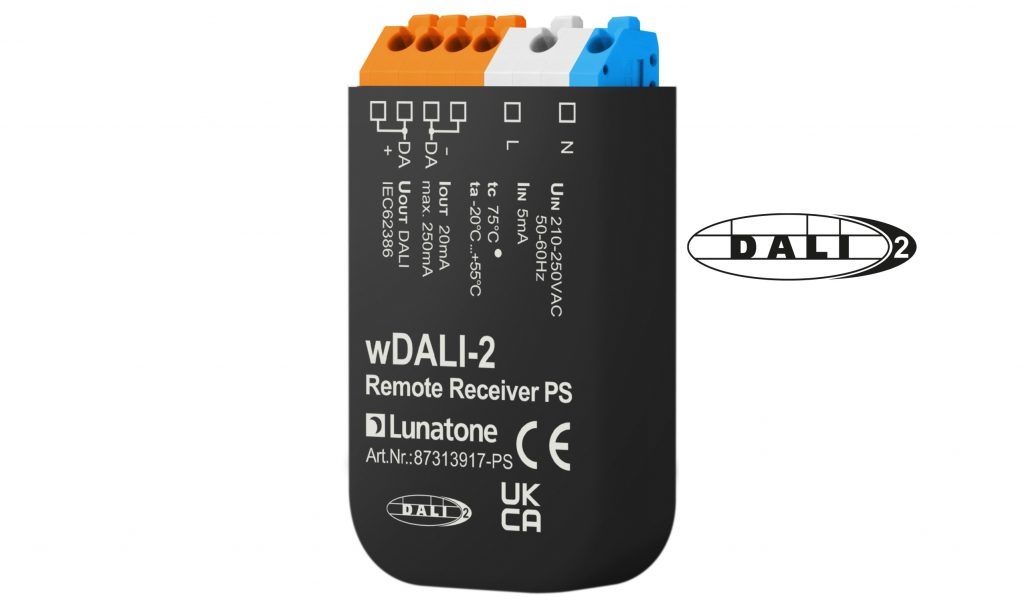

- 87313917-PS — wDALI-2 Extra Long Range Receiver PS (con alimentatore DALI 20 mA)
Dati tecnici — Receiver (87313917 / 87313917-PS)
| Tecnologia wireless | E-LORA 868 MHz / RL 2014/53/EU |
|---|---|
| Alimentazione (rete) | 210…250 VAC, 50/60 Hz (L, N) |
| Corrente / potenza assorbita | Tip. 5 mA; max. ~250 mW (Receiver) • PS: fino a ~1,2 W |
| Morsetti DALI | DA, DA (2 × morsetti per collegamento in serie) |
| Funzione DALI | Receiver: controllo DALI (senza alimentatore) • PS: controllo DALI + 20 mA di alimentazione (sottorete) |
| Tensione DALI | ~12,0…20,5 V DC (IEC 62386) |
| Montaggio | Scatola da incasso (design compatto) |
| Dimensioni (L × P × H) | 59 × 33 × 15 mm |
| Temperatura max. involucro (tc) | 75 °C |
| Classe di protezione | Classe II (uso corretto) |
| Grado di protezione | IP40 (involucro) / IP20 (morsetti) |
| Tipo di morsetto | Morsetto a molla (push-in), rilascio con pulsante |
| Sezione cavi | 0,5…1,5 mm² rigido/flessibile; con capocorda 0,25…1 mm² |
| Lunghezza spelatura | 8,5…9,5 mm (0,33…0,37") |
| Temperatura ambiente (uso) | −20…+55 °C; umidità rel. 15…90 % (senza condensa) |
| Stoccaggio / trasporto | −20…+75 °C |
| Norme (DALI/EMC) | EN 62386-101; EN 61547; EN 50015 / IEC CISPR 15 |
| Sicurezza elettrica | EN 61347-2-11; EN 61347-1 |
| Marcature | CE |
Abbinamento & compatibilità
- Fino a ~60 telecomandi wDALI-2 possono essere abbinati a un singolo ricevitore
- Un telecomando può essere abbinato a più ricevitori per controllare diverse linee DALI
- Multi-master supportato sulla stessa linea DALI
Note importanti
- La portata wireless (800 m esterni / 100–500 m interni) dipende dall’ambiente e dalla struttura dell’edificio.
- Il ricevitore PS fornisce 20 mA per una piccola sottorete; non sostituisce un alimentatore DALI da 250 mA.
- Uso solo in interni; è richiesta un’installazione corretta in scatola da incasso.
- L’installazione deve essere eseguita esclusivamente da personale qualificato; la linea DALI non è un circuito SELV → seguire le normative nazionali di bassa tensione.
