Connettore flessibile ACL Wire | PCB xxx mm

Name: Tridonic Connettore flessibile ACL Wire | PCB xxx mm
Brand: Tridonic
Price: 4.57 EUR
Availability: OutOfStock
Rating: 0 (0 reviews)

0 Review(s)

€4,57 IVA Esc. €9,14 IVA Esc.
€5,53 IVA Incl. €11,06 IVA Incl.. Non disponibile, ma disponibile

Prezzo unitario: €4,57

Connettore flessibile ACL Wire-PCB per moduli LLE FLEX. Cablaggio interno (AWG18), cavo 100/500/2000 mm, facile e riutilizzabile, max 5 A, 24–48 V, IEC 60695-2-11. Per saperne di più

Specifiche

Marchio:

Tridonic

Numero dell'articolo::

28004985

EAN:

9006210833187

Disponibilità:

Non disponibile, ma disponibile

Tempi di consegna:

Spedito entro circa 8 giorni lavorativi (nota: si tratta di un'indicazione e dipende dalla disponibilità del produttore; in alcuni casi la spedizione può avvenire prima, ma può anche richiedere più tempo).

Informazioni

Link al sito web Tridonic

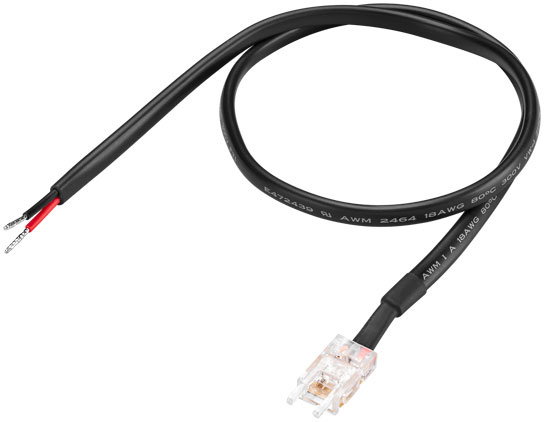

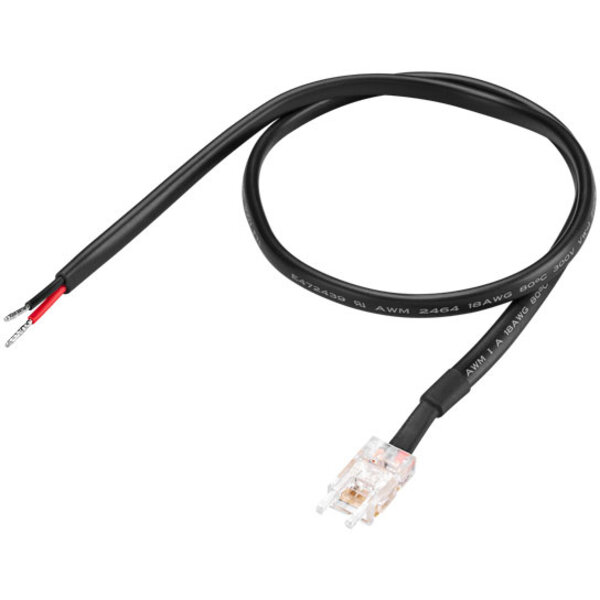

TRIDONIC ACL flex connector Wire – PCB (100/500/2000 mm)

Il TRIDONIC ACL flex connector Wire–PCB è una soluzione di connettore riutilizzabile per la connessione dei moduli LLE FLEX. Progettato per il cablaggio interno in apparecchi di illuminazione o linee luminose, adatto a conduttori AWG18. Il connettore può essere facilmente aperto e chiuso per un montaggio, smontaggio e manutenzione rapidi.

Applicazioni

Cablaggio interno di apparecchi di illuminazione con moduli LLE FLEX
Prototipazione, servizio e manutenzione con montaggi/smontaggi ripetuti
Produzione in serie di sistemi LED lineari su circuiti stampati (PCB)

Caratteristiche principali

Riutilizzabile: il connettore può essere aperto e richiuso più volte
Solo per cablaggio interno (nessun sollievo da trazione)
Prova al filo incandescente secondo IEC 60695-2-11
Corrente massima: 5 A (in connessione con LLE FLEX)
Tensione nominale (Urated): 24–48 V
Sezione del conduttore: AWG 18
Compatibile con i moduli TRIDONIC LLE FLEX
Montaggio semplice: vedere la nota applicativa su tridonic.com

Dati tecnici

Marca	TRIDONIC
Nome del prodotto	ACL flex connector Wire – PCB
Applicazione	Connessione dei moduli LLE FLEX (solo cablaggio interno)
Corrente di esercizio	max. 5 A (con LLE FLEX)
Tensione nominale (Urated)	24–48 V
Sezione del conduttore	AWG 18
Test di sicurezza	Prova al filo incandescente secondo IEC 60695-2-11
Montaggio	Connettore apribile/chiudibile; istruzioni nella nota applicativa
Sollievo da trazione	Non disponibile
Uso	All’interno dell’apparecchio / cablaggio interno

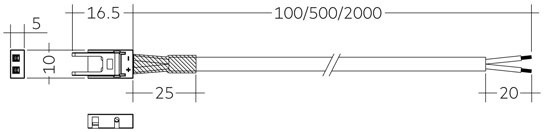

Varianti & identificazione

Lunghezza	Numero articolo	EAN
100 mm	28004985	9006210833187
500 mm	28004986	9006210833200
2000 mm	28004987	9006210833224

Note importanti

Questo prodotto è destinato esclusivamente al cablaggio interno negli apparecchi e non fornisce alcun sollievo da trazione. Possono essere necessarie clip aggiuntive a seconda dell’applicazione.
Rispettare la corrente massima di 5 A e la tensione nominale di 24–48 V secondo le specifiche dei moduli LLE FLEX utilizzati.
Seguire le istruzioni di montaggio nella nota applicativa su tridonic.com per garantire un’installazione corretta e sicura.
Utilizzare conduttori AWG18 o equivalenti in base ai requisiti di installazione; verificare la compatibilità con PCB e layout del modulo.
