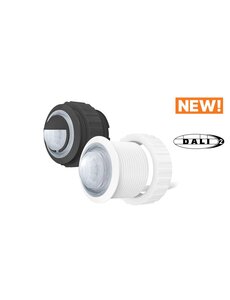

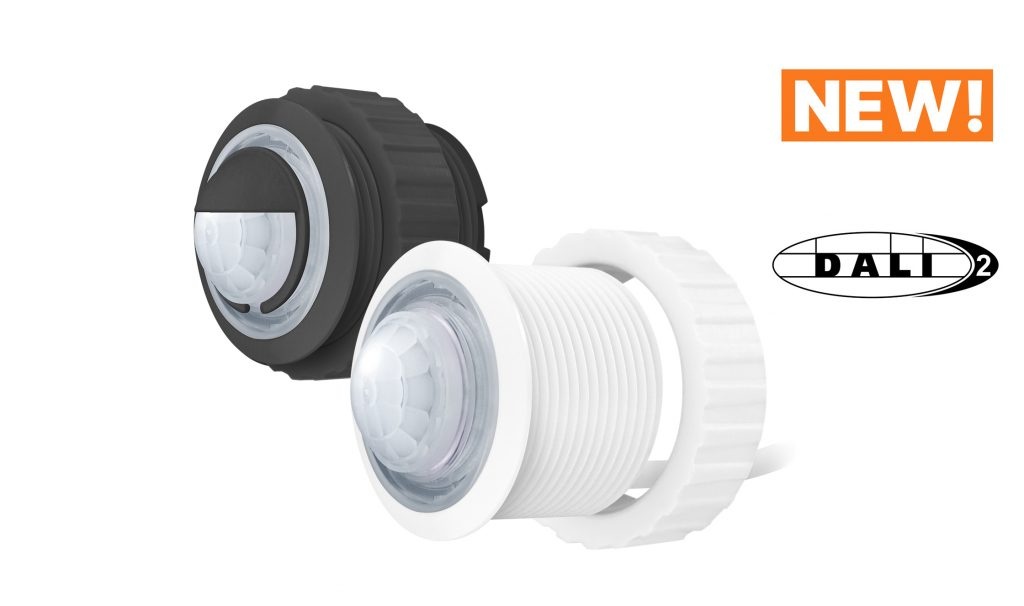

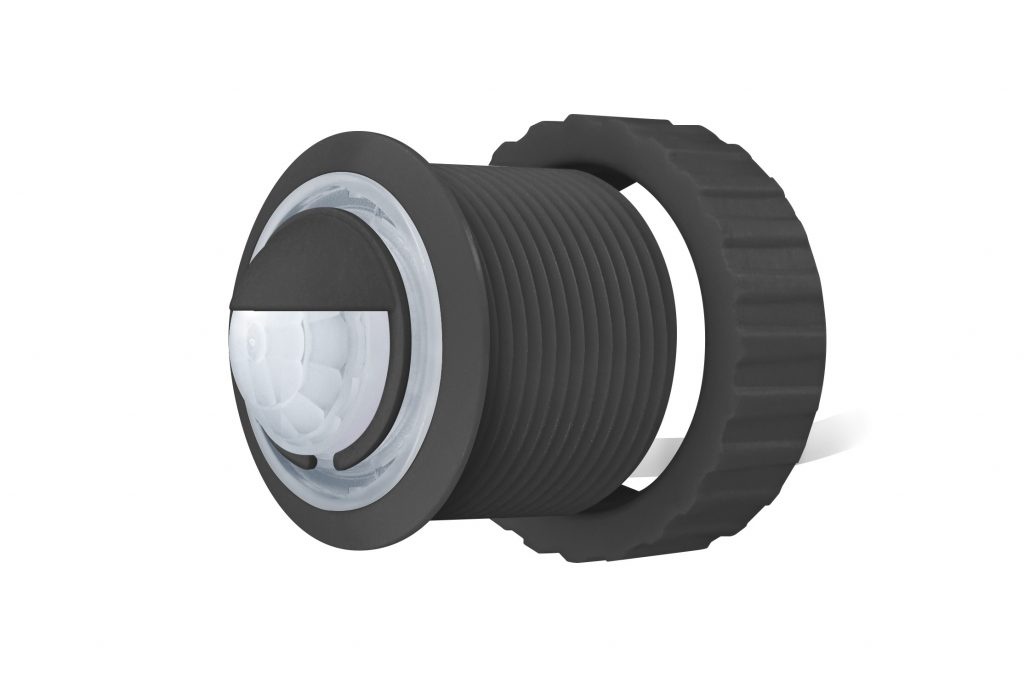

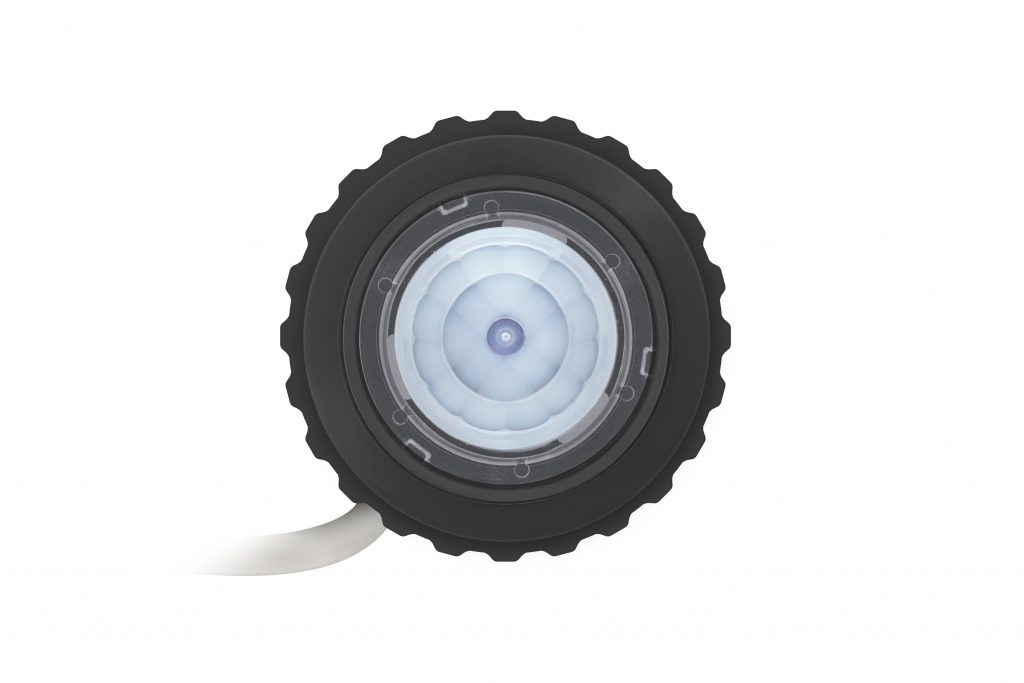

DALI-2 CS Mini Integration GW – Bewegungs-/Lichtsensor Instanz IP20/IP65
Eigenschaften
Informationen
DALI-2 CS Mini Integration GW – Bewegungs- und Lichtsensor für Instanzmodus
Verfügbare Varianten

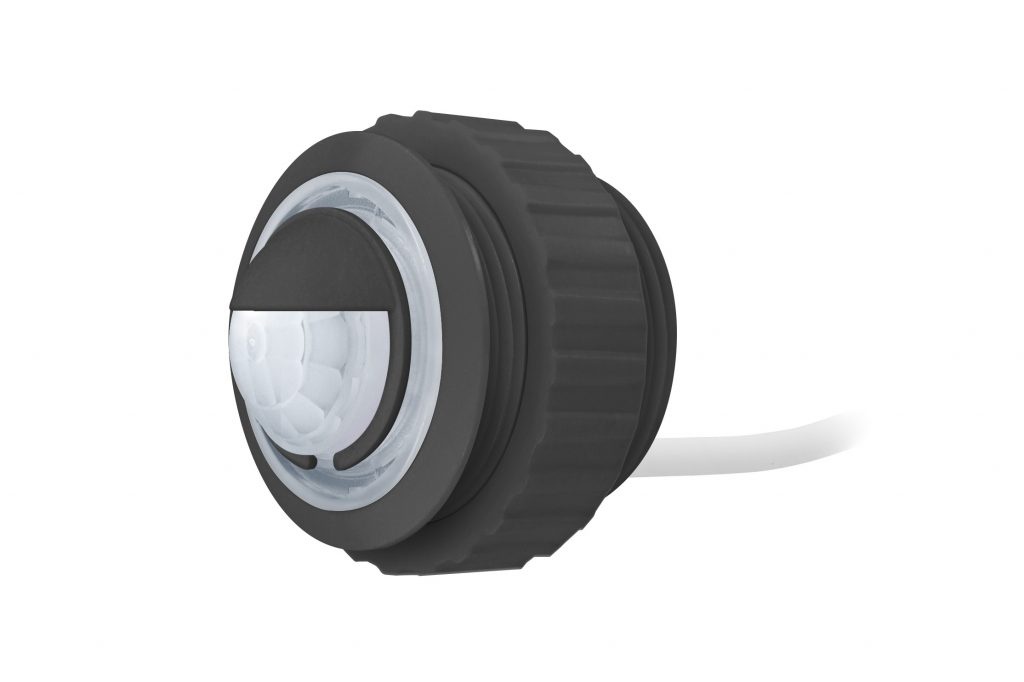

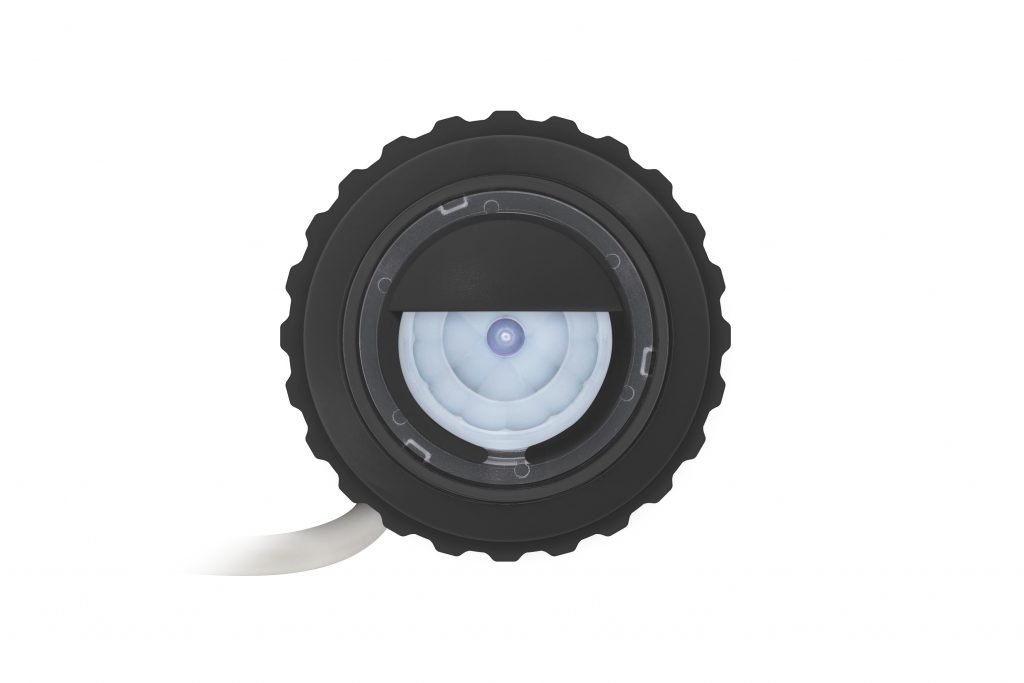

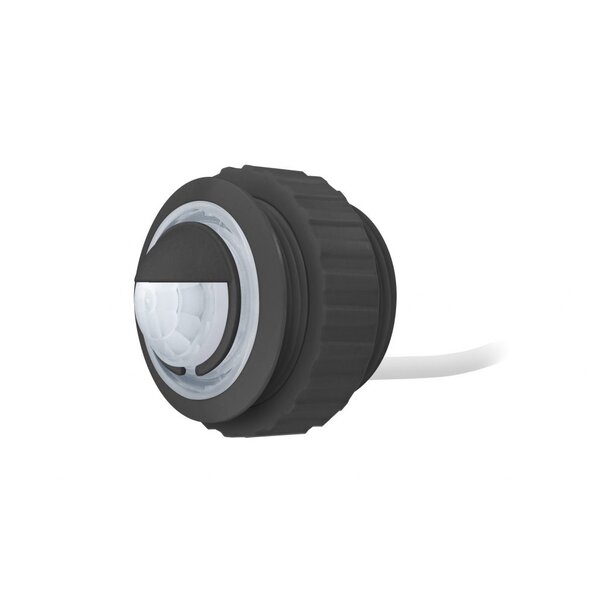

| 86457244-GW-INT | Schwarz, IP20 – Für Innenräume, Montage mit Gewinde |

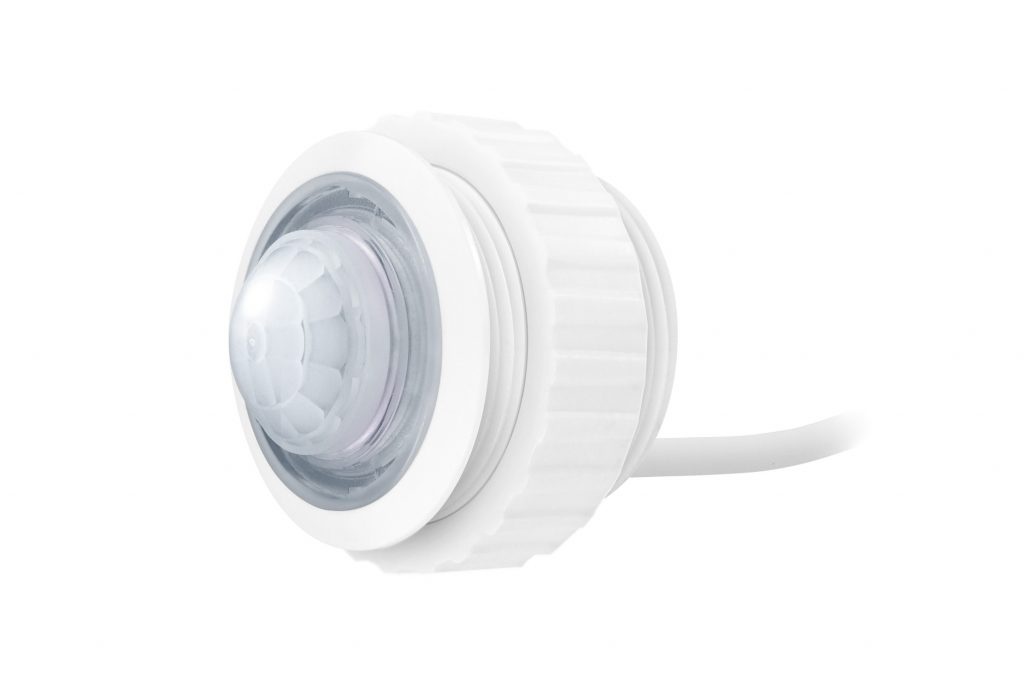

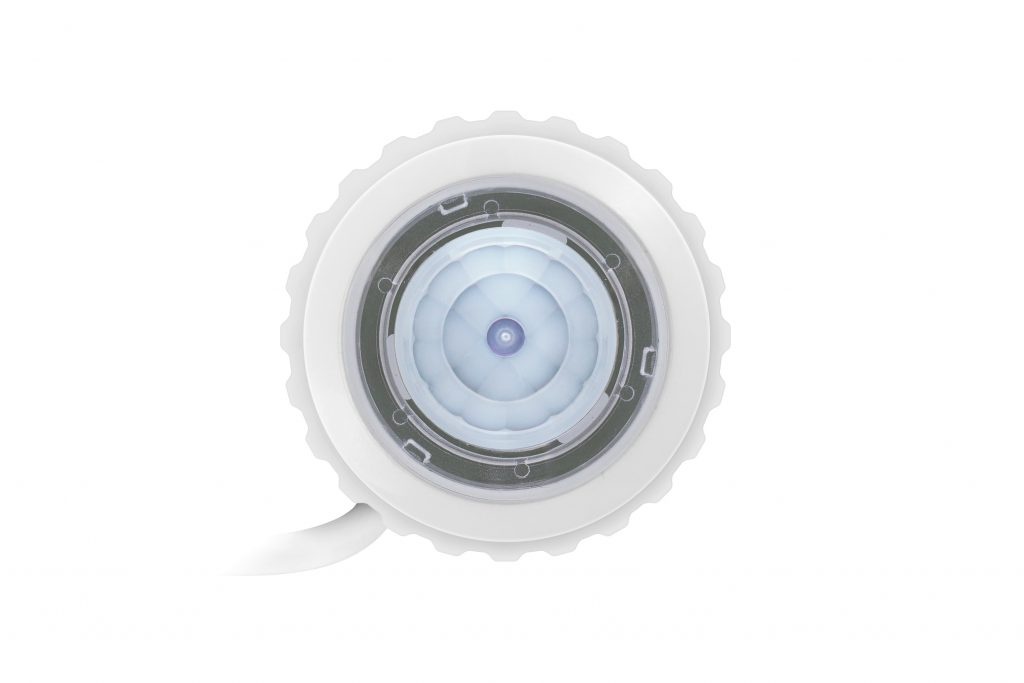

| 86457244-GW-INT-W16 | Weiß (RAL9016), IP20 – Für Innenräume, Montage mit Gewinde |
| 86457244-GW-INT-IP65 | Schwarz, IP65 – Für Außenbereiche oder Feuchträume, Montage mit Gewinde |
| 86457244-GW-INT-W16-IP65 | Weiß (RAL9016), IP65 – Für Außenbereiche oder Feuchträume, Montage mit Gewinde |
Anwendung
Der DALI-2 CS Mini Integration GW ist ein kompakter Sensor zur Erfassung von Bewegung und Helligkeit, der speziell für den Einsatz im Instanzmodus innerhalb von DALI-2-Systemen entwickelt wurde. Der Sensor überträgt Messwerte an eine übergeordnete Steuerung (z. B. WAGO, Beckhoff oder DALI-2 Controller) und generiert bei Änderungen automatisch Events. Eine interne Logik oder Lichtregelung ist nicht vorhanden – die Auswertung erfolgt ausschließlich zentral. Die Parametrierung und Konfiguration erfolgt über die DALI Cockpit Software.
Hauptfunktionen
- Bewegungserfassung mittels PIR-Sensor mit Standard-Erfassungsbereich und empfindlicher Nahzone für kleinste Bewegungen.
- Helligkeitsmessung (Lux) mit integriertem Lichtsensor.
- Arbeitet im Instanzmodus – reine Messwertbereitstellung an zentrale Steuerungen.
- Eventauslösung bei Werteänderungen über DALI-2 Instanzen.
- Parametrierung über die DALI Cockpit Software.
- Mehrere Sensoren können innerhalb eines Systems verwendet werden.
- Stromversorgung erfolgt direkt über den DALI-Bus – keine externe Versorgung erforderlich.
Technische Daten
| Versorgung | Über DALI-Bus |
| Stromaufnahme | Typisch 4,5 mA |
| Funktion | Sensor für Bewegung und Helligkeit, Instanzmodus |
| Erfassungsprinzip | PIR (passiv Infrarot) |
| Montagehöhe | 2,3 bis 3 Meter |
| Erfassungsbereich | Max. 36 m² (bei 2,3 m) bis 48 m² (bei 3 m) |
| Erfassungswinkel | ±44° (empfindliche Nahzone), ±90° (Standardbereich) |
| Minimale Temperaturdifferenz | 4 °C |
| Messbereich Lichtsensor | 0–2047 Lux |
| Auflösung Lichtsensor | 1 Lux (11 Bit) oder 2 Lux bei DALI-2 Event (10 Bit) |
| Kabellänge | 350 mm |
| Abmessungen | 28,3 × 28,3 × 27 mm (L × B × H) |

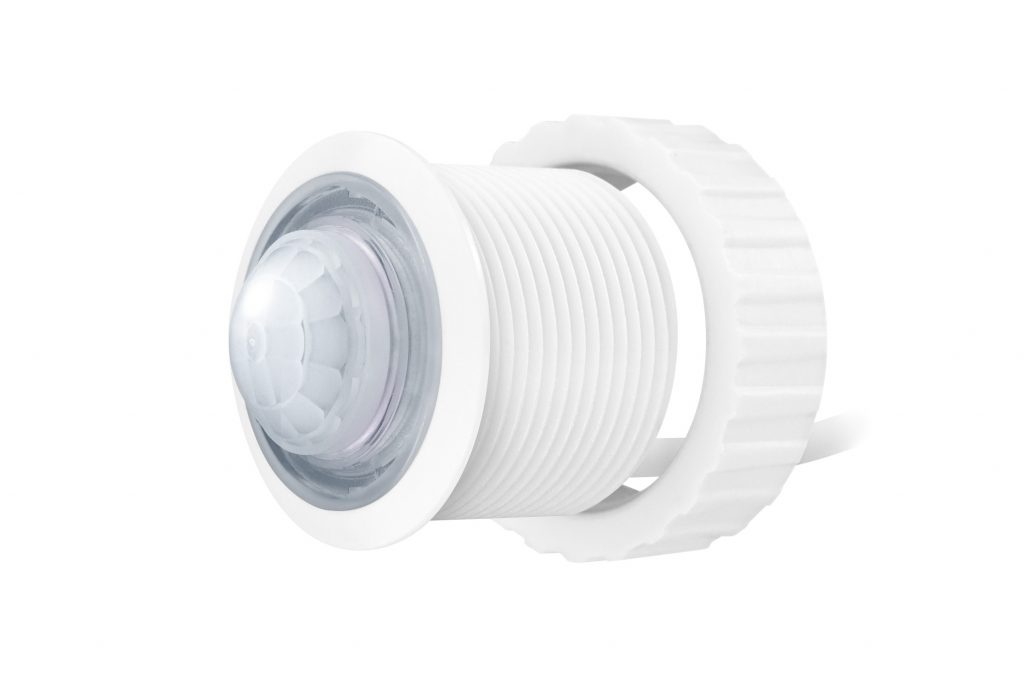

| Montage | Mit Gewinde und Mutter, optional mit Gummiring |
| Schutzart IP20 | 86457244-GW-INT (schwarz), 86457244-GW-INT-W16 (weiß) |
| Schutzart IP65 | 86457244-GW-INT-IP65 (schwarz), 86457244-GW-INT-W16-IP65 (weiß) |
| Betriebstemperatur | -20 °C bis +70 °C |
Wichtige Hinweise
- Der DALI-2 CS Mini Integration GW arbeitet ausschließlich im Instanzmodus. Eine interne Lichtregelung ist nicht vorhanden.
- Der Sensor überträgt Messdaten an zentrale Steuerungen wie DALI-2 Controller, WAGO oder Beckhoff.
- IP20-Varianten sind für den Innenbereich geeignet.
- IP65-Varianten sind staub- und wasserdicht und eignen sich für den Außenbereich oder feuchte Umgebungen.
- Die Konfiguration und Parametrierung erfolgt über die DALI Cockpit Software.
- Der Erfassungsbereich hängt von der Montagehöhe ab – bis zu 48 m² bei 3 m.
- Stromversorgung erfolgt vollständig über den DALI-Bus – keine externe Versorgung erforderlich.
- Mehrere Sensoren in einem System synchronisieren sich automatisch.
