Lunatone DALI-2 CS Mini GW 86457244 – Bewegungs- und Lichtsensor
Eigenschaften
Informationen

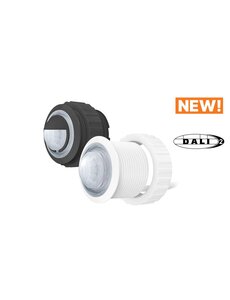

DALI-2 CS Mini GW – Bewegungs- und Lichtsensoren mit Gewindebefestigung
Verfügbare Varianten
| 86457244-GW | Schwarz, IP20 – Für Innenräume, Befestigung mit Gewinde und Mutter |
| 86457244-GW-W16 | Weiß (RAL9016), IP20 – Für Innenräume, Befestigung mit Gewinde und Mutter |
| 86457244-GW-IP65 | Schwarz, IP65 – Für Außenbereiche oder Feuchträume, Befestigung mit Gewinde und Mutter |
| 86457244-GW-W16-IP65 | Weiß (RAL9016), IP65 – Für Außenbereiche oder Feuchträume, Befestigung mit Gewinde und Mutter |
Anwendung
Der DALI-2 CS Mini GW ist ein kompakter Sensor für Bewegungs- und Helligkeitserfassung, entwickelt für den Einsatz in DALI-Lichtsteuerungssystemen. Der Sensor kombiniert einen PIR-Bewegungsmelder, einen Lichtsensor und eine integrierte Konstantlichtregelung. Erhältlich in Schwarz oder Weiß sowie in den Schutzarten IP20 für Innenräume oder IP65 für Außenbereiche und Feuchträume.
Hauptfunktionen
- Bewegungserkennung mittels PIR-Sensor mit empfindlicher Nahzone und Standardzone.
- Erfassung der Helligkeit (Lux) mit integriertem Lichtsensor.
- Vollständige DALI-Konstantlichtregelung möglich.
- Tageslichtabhängige Abschaltung bei ausreichend Licht.
- Multimaster-fähig – mehrere Sensoren können an einem DALI-Bus betrieben werden.
- Automatische Synchronisation mehrerer Sensoren innerhalb einer Gruppe.
- Parametrierung und Konfiguration über die DALI Cockpit Software.
- Versorgung direkt über den DALI-Bus – keine externe Spannungsversorgung erforderlich.
Technische Daten
| Versorgung | Über DALI-Bus |
| Stromaufnahme | Typisch 4,5 mA |
| Erfassungsprinzip | PIR (passiv Infrarot) |
| Montagehöhe | 2,3 bis 3 Meter |
| Erfassungsbereich | Max. 36 m² (bei 2,3 m) bis 48 m² (bei 3 m) |
| Erfassungswinkel | ±44° (empfindliche Zone), ±90° (Standardzone) |
| Minimale Temperaturdifferenz | 4 °C |
| Lichtsensor Messbereich | 0–2047 Lux |
| Lichtsensor Auflösung | 1 Lux (11 Bit) oder 2 Lux bei DALI-2-Event (10 Bit) |
| Kabellänge | 350 mm |
| Abmessungen | 28,3 × 28,3 × 27 mm (L × B × H) |
| Montage | Mit Gewinde und Mutter |
| Schutzart IP20 | 86457244-GW (schwarz), 86457244-GW-W16 (weiß) |
| Schutzart IP65 | 86457244-GW-IP65 (schwarz), 86457244-GW-W16-IP65 (weiß) |
| Betriebstemperatur | -20 °C bis +70 °C |
Wichtige Hinweise
- Die IP20-Varianten sind ausschließlich für Innenräume geeignet.
- Die IP65-Varianten sind staub- und wassergeschützt und damit für den Außenbereich oder feuchte Umgebungen geeignet.
- Der Sensor wird komplett über den DALI-Bus betrieben – keine zusätzliche Spannungsversorgung notwendig.
- Der Erfassungsbereich hängt von der Montagehöhe ab (bis 48 m² bei 3 m Höhe).
- Funktionen wie Tageslichtabhängigkeit, Präsenzsteuerung oder Konstantlichtregelung können bequem über die DALI Cockpit Software eingestellt werden.
- Mehrere Sensoren in einem Raum synchronisieren sich automatisch.
