DALI-2 CS Integration – Instanzmodus, PIR-Weitwinkel für Flure/Licht

Das DALI-2 CS Integration ist ein kompaktes Sensormodul mit PIR-Bewegungserkennung und Lichtmessung, speziell für die Integration in DALI-2-Systeme mit zentralen Steuereinheiten wie DALI-2 CS Master, WAGO oder Beckhoff. Im Instanzmodus liefert der Sensor Messwerte an das Gebäudemanagementsystem; diese Daten können abgefragt oder automatisch Ereignisse auslösen – alles über DALI-2-Instanzen.

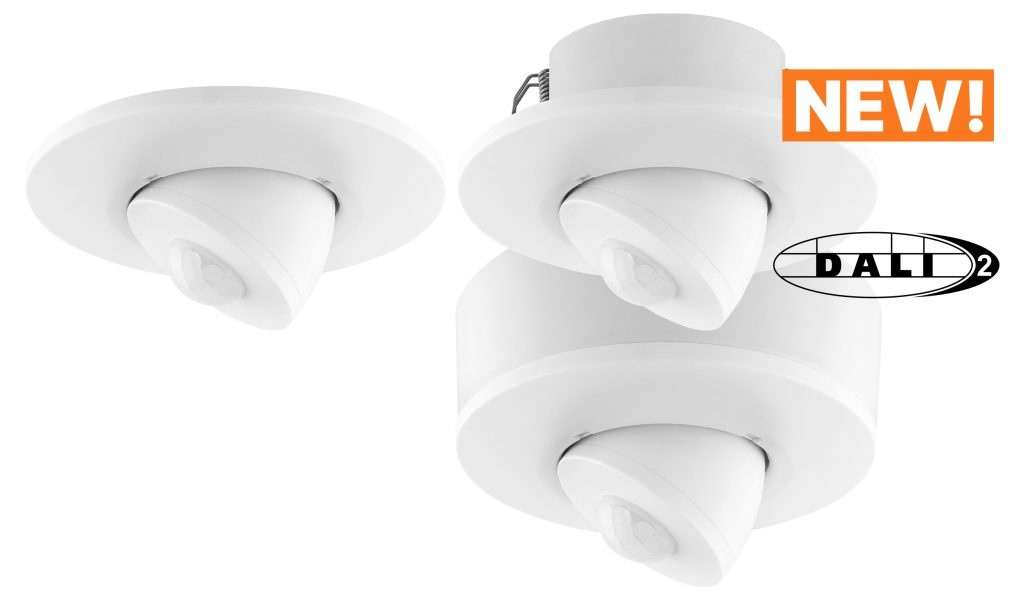

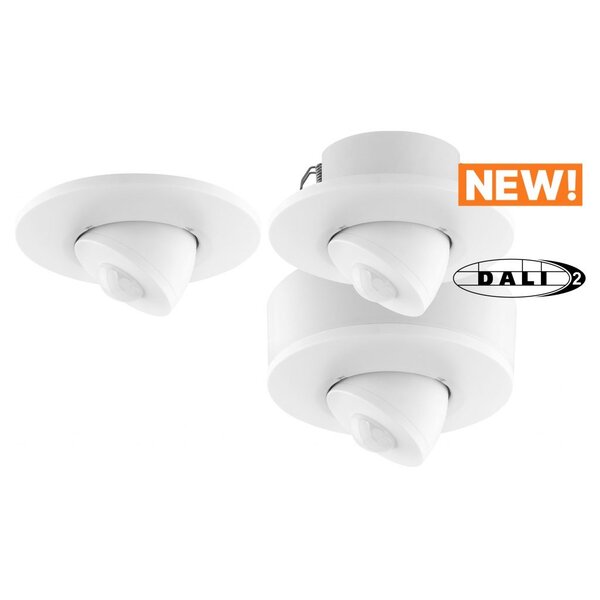

Verfügbare Varianten

• 1 / 86458670-INT-C – DALI-2 CS Integration, Instanzmodus, PIR-Weitwinkel für Flure/Licht, weiß RAL9010

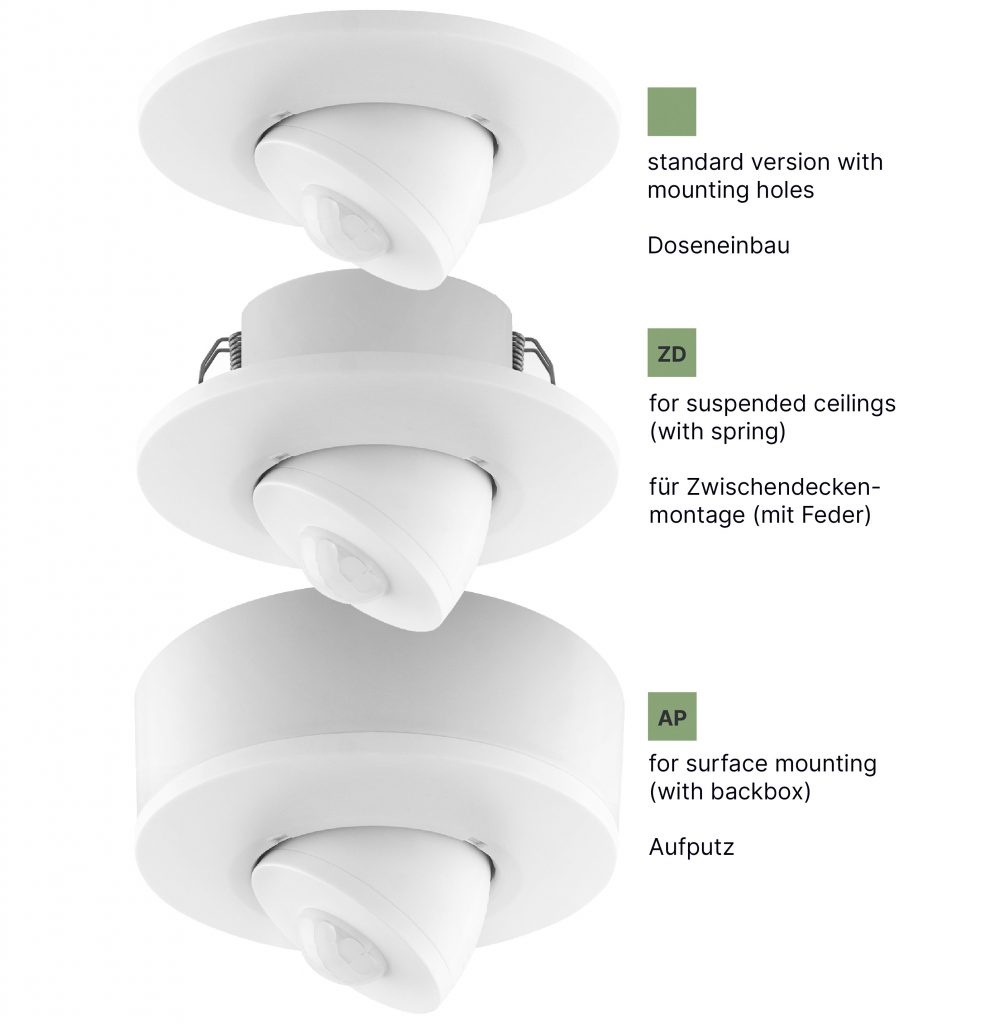

• 2 / 86458670-INT-C-AP – DALI-2 CS Integration, Instanzmodus, PIR-Weitwinkel für Flure/Licht, weiß RAL9010, Aufputz
• 3 / 86458670-INT-C-ZD – DALI-2 CS Integration, Instanzmodus, PIR-Weitwinkel für Flure/Licht, weiß RAL9010, Decke
• 4 / 86458670-INT-C-W16 – DALI-2 CS Integration, Instanzmodus, PIR-Weitwinkel für Flure/Licht, verkehrsweiß RAL9016
• 5 / 86458670-INT-C-W16-AP – DALI-2 CS Integration, Instanzmodus, PIR-Weitwinkel für Flure/Licht, verkehrsweiß RAL9016, Aufputz
• 6 / 86458670-INT-C-W16-ZD – DALI-2 CS Integration, Instanzmodus, PIR-Weitwinkel für Flure/Licht, verkehrsweiß RAL9016, Decke

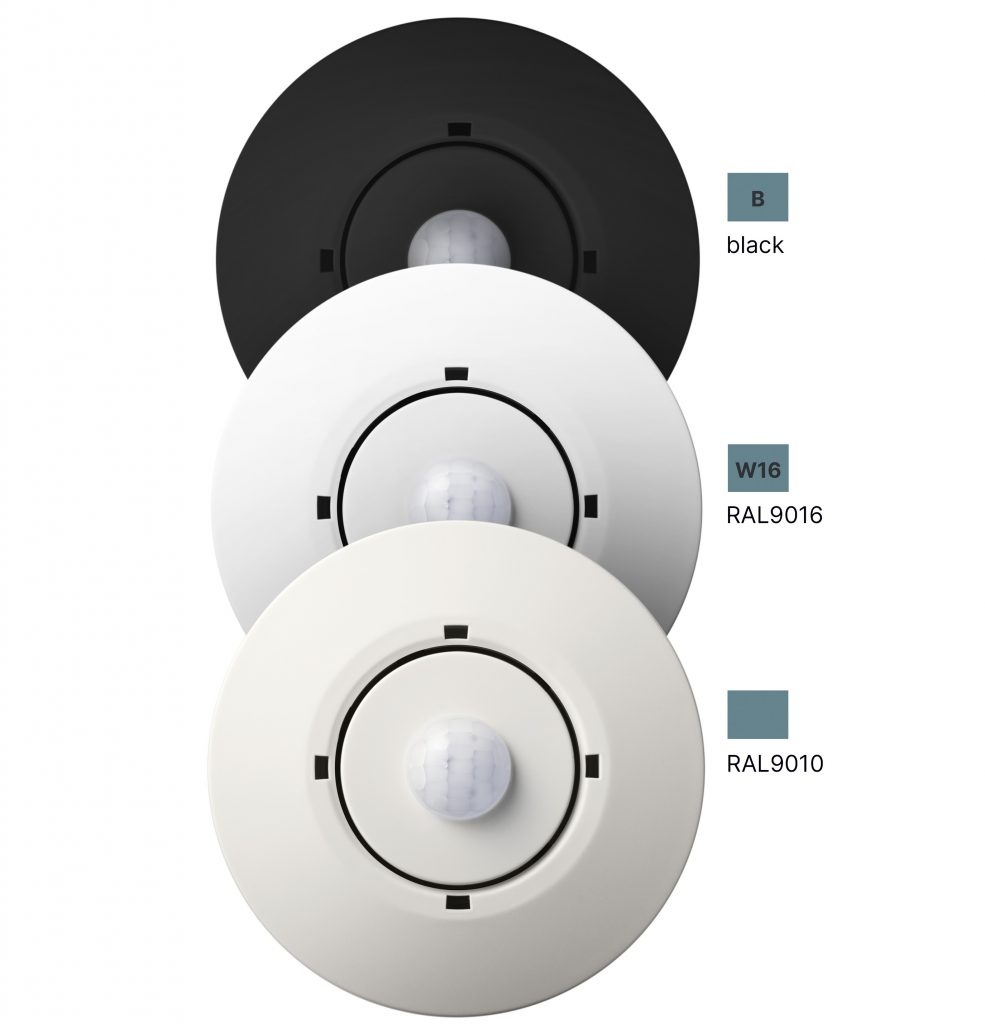

• 7 / 86458670-INT-C-B – DALI-2 CS Integration, Instanzmodus, PIR-Weitwinkel für Flure/Licht, schwarz
• 8 / 86458670-INT-C-B-AP – DALI-2 CS Integration, Instanzmodus, PIR-Weitwinkel für Flure/Licht, schwarz, Aufputz
• 9 / 86458670-INT-C-B-ZD – DALI-2 CS Integration, Instanzmodus, PIR-Weitwinkel für Flure/Licht, schwarz, Decke

Wichtigste Merkmale

• PIR-Bewegungserkennung mit Weitwinkellinse, optimiert für Flure und Gänge
• Lichtmessung für konstante Lichtregelung
• Instanzmodus: Messwerte werden über DALI-2-Instanzen an zentrale Systeme weitergegeben
• Automatische Synchronisierung mehrerer Sensoren innerhalb einer Gruppe
• Einfache Konfiguration über DALI Cockpit Software
• Stromversorgung direkt über DALI-Bus (keine externe Versorgung erforderlich)

Technische Daten

• Stromversorgung: DALI-Bus (max. 3,5 mA Stromaufnahme)
• Bewegungserkennung (PIR):
  • Erfassungsbereich: max. 5 m (modellabhängig)

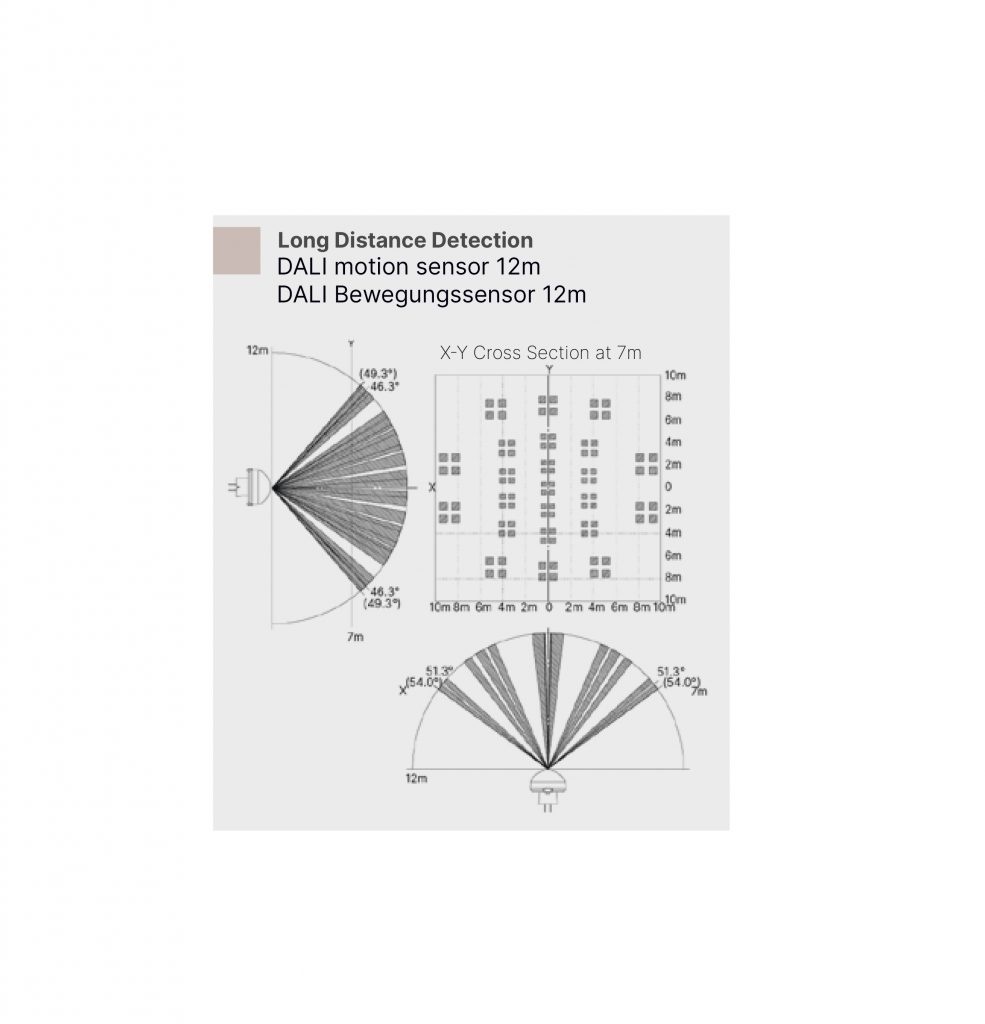

  • Erfassungswinkel: horizontal ±75°, vertikal +10°/-25°
  • Zonen: 88 + 16
  • Temperaturdifferenz Ziel/Umgebung: > 4°C
  • Prinzip: passiv Infrarot (PIR)
• Lichtsensor:
  • Messbereich: 0–2047 Lux (11-Bit-Auflösung, 1 Lux)
  • Event-Auflösung: 0–2047 Lux (10 Bit, 2 Lux)
• Betriebstemperatur: -20°C bis +60°C
• Schutzart: IP20
• Anschlussleitung: max. 1,5 mm²
• Abmessungen (Standard): 98 x 98 x 18 (max. 42) mm
• Abmessungen (Decke/Aufputz): zusätzliche Montagebox oder Feder, 98 x 98 x 32 mm extra
• Gehäusefarbe: RAL9010 (reinweiß), RAL9016 (verkehrsweiß), schwarz

Wichtige Hinweise

• Die DALI-2 CS Integration ist ausschließlich für die Integration in Systeme mit zentralen Steuereinheiten bestimmt; der Sensor arbeitet im Instanzmodus und ist nicht für den autonomen Betrieb vorgesehen.
• Ab Werk sind alle Instanz-Events aktiv. Die Nutzung mit einem DALI-2 CS ist ohne weitere Konfiguration durch die Zuweisung der Geräte in der DALI Cockpit Software möglich.
• Die Synchronisierung mehrerer Sensoren innerhalb einer Gruppe erfolgt automatisch.
• Installation nur durch qualifiziertes Fachpersonal gemäß den geltenden Sicherheitsvorschriften.
