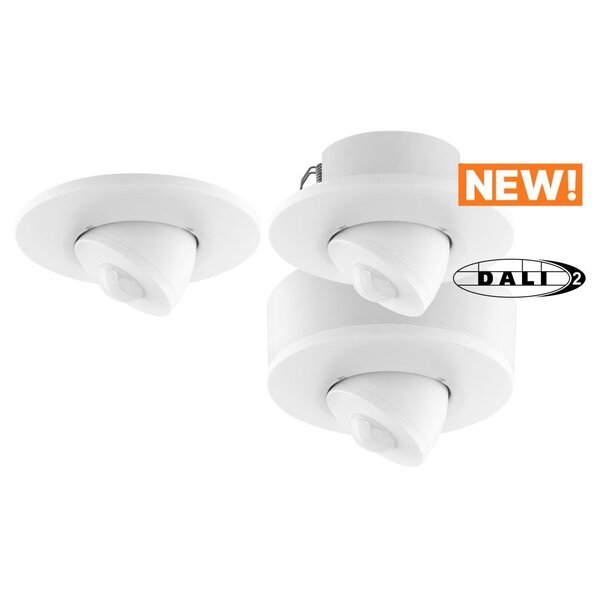

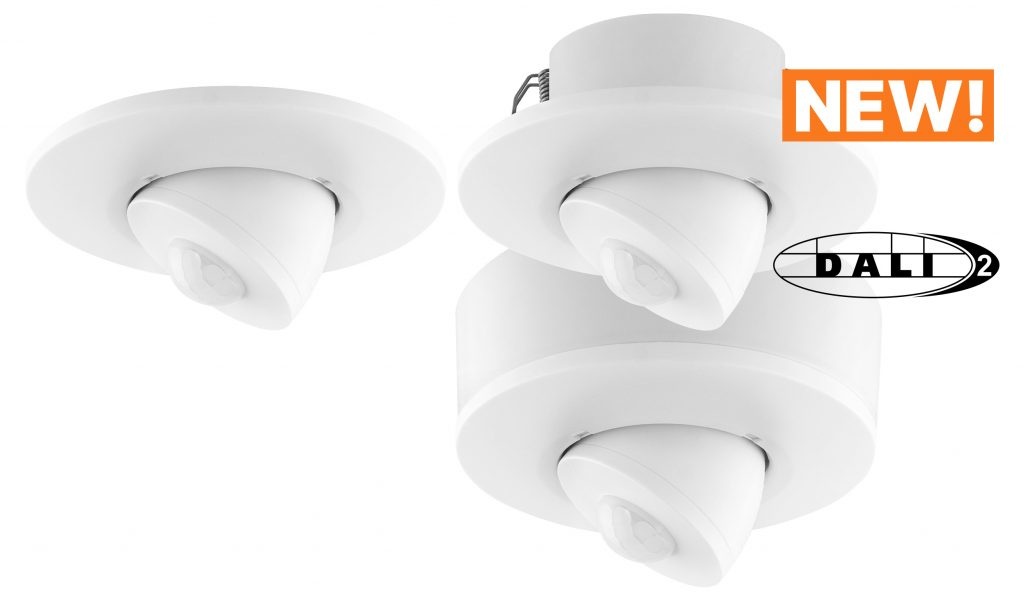

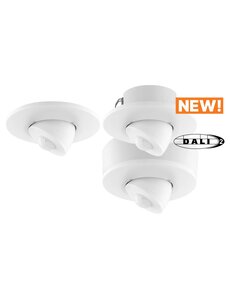

DALI-2 CS Integration – modo de instância, PIR grande angular para corredores/luz

O DALI-2 CS Integration é um módulo sensor compacto com deteção de movimento PIR e medição de luz, especialmente projetado para integração em sistemas DALI-2 com unidades de controlo central como DALI-2 CS Master, WAGO ou Beckhoff. No modo de instância, o sensor fornece valores medidos ao sistema de gestão do edifício; estes valores podem ser consultados ou acionar automaticamente eventos através das instâncias DALI-2.

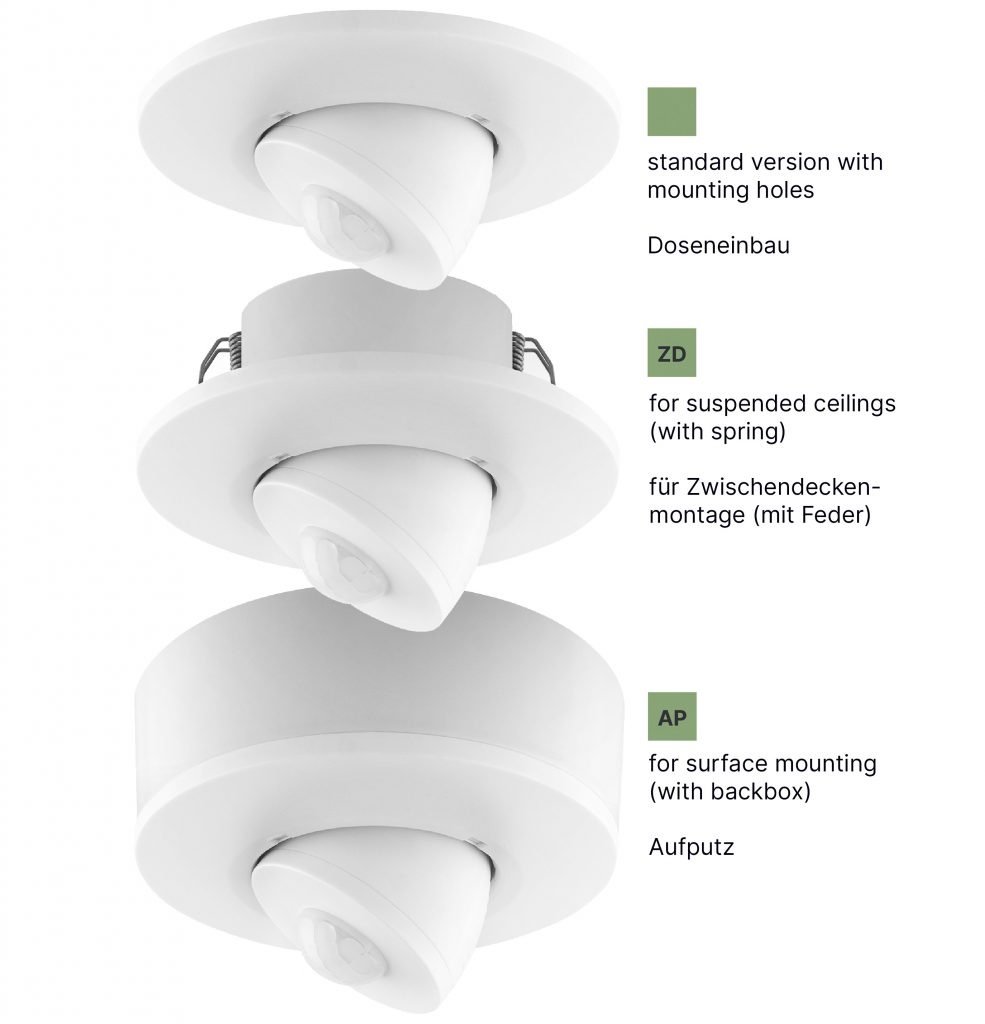

Variantes disponíveis

• 1 / 86458670-INT-C – DALI-2 CS Integration, modo de instância, PIR grande angular para corredores/luz, branco RAL9010
• 2 / 86458670-INT-C-AP – DALI-2 CS Integration, modo de instância, PIR grande angular para corredores/luz, branco RAL9010, superfície
• 3 / 86458670-INT-C-ZD – DALI-2 CS Integration, modo de instância, PIR grande angular para corredores/luz, branco RAL9010, teto
• 4 / 86458670-INT-C-W16 – DALI-2 CS Integration, modo de instância, PIR grande angular para corredores/luz, branco tráfego RAL9016
• 5 / 86458670-INT-C-W16-AP – DALI-2 CS Integration, modo de instância, PIR grande angular para corredores/luz, branco tráfego RAL9016, superfície
• 6 / 86458670-INT-C-W16-ZD – DALI-2 CS Integration, modo de instância, PIR grande angular para corredores/luz, branco tráfego RAL9016, teto
• 7 / 86458670-INT-C-B – DALI-2 CS Integration, modo de instância, PIR grande angular para corredores/luz, preto
• 8 / 86458670-INT-C-B-AP – DALI-2 CS Integration, modo de instância, PIR grande angular para corredores/luz, preto, superfície
• 9 / 86458670-INT-C-B-ZD – DALI-2 CS Integration, modo de instância, PIR grande angular para corredores/luz, preto, teto

Principais características

• Deteção de movimento PIR com lente grande angular, otimizado para corredores e passagens
• Medição de luz para controlo constante da iluminação
• Modo de instância: os valores medidos são comunicados a sistemas centrais através de instâncias DALI-2
• Sincronização automática de vários sensores dentro de um mesmo grupo
• Configuração fácil através do software DALI Cockpit
• Alimentação diretamente pelo barramento DALI (sem necessidade de fonte adicional)

Dados técnicos

• Alimentação: Barramento DALI (consumo máximo de 3,5 mA)
• Deteção de movimento (PIR):
  • Alcance de deteção: máx. 5 m (dependendo do modelo)
  • Ângulos de deteção: horizontal ±75°, vertical +10°/-25°
  • Zonas: 88 + 16
  • Diferença de temperatura alvo/ambiente: > 4°C
  • Princípio: infravermelho passivo (PIR)
• Sensor de luz:
  • Intervalo de medição: 0–2047 lux (resolução de 11 bits, 1 lux)
  • Resolução de evento: 0–2047 lux (10 bits, 2 lux)
• Temperatura de funcionamento: -20°C a +60°C
• Classe de proteção: IP20
• Secção do fio: máx. 1,5 mm²
• Dimensões (padrão): 98 x 98 x 18 (máx. 42) mm
• Dimensões (teto/superfície): caixa de montagem ou mola adicional, 98 x 98 x 32 mm extra

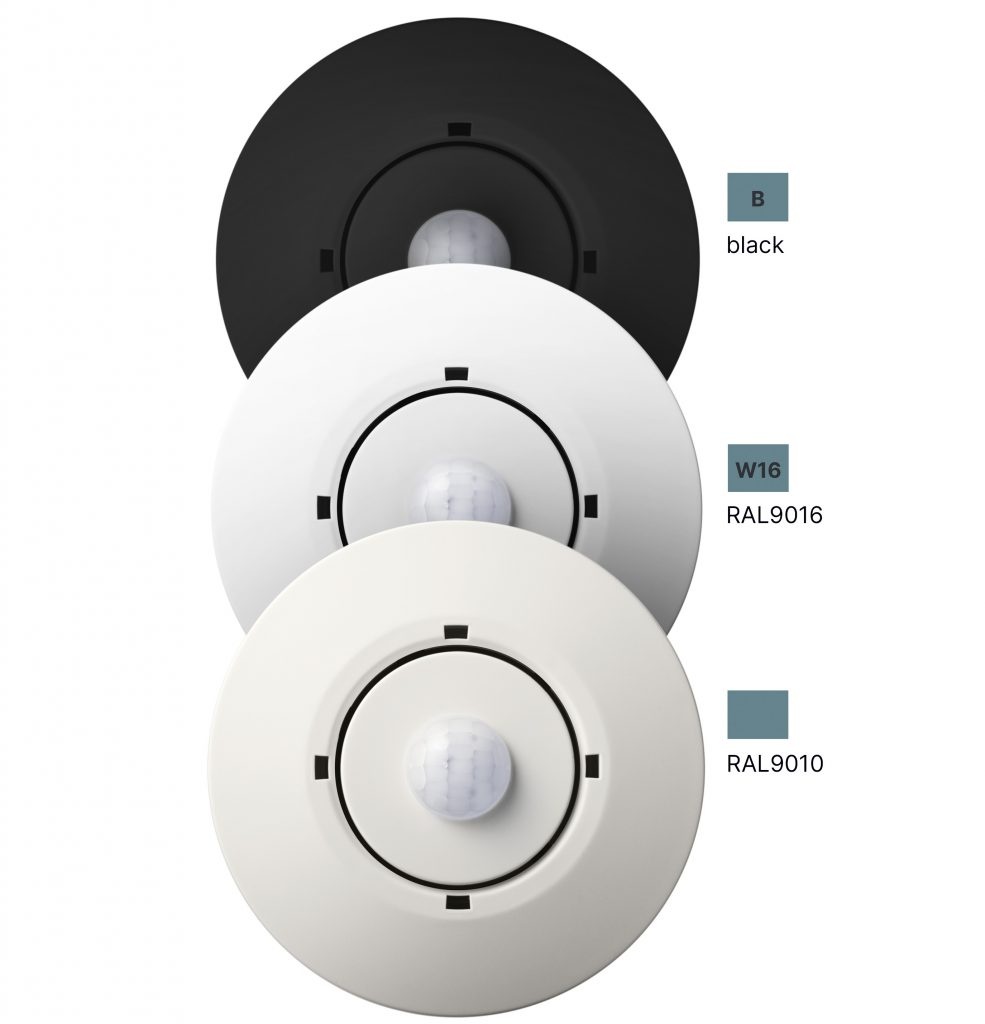

• Cor da caixa: RAL9010 (branco puro), RAL9016 (branco tráfego), preto

Notas importantes

• O DALI-2 CS Integration destina-se exclusivamente à integração em sistemas com unidades de controlo central; o sensor funciona em modo de instância e não é projetado para controlo autónomo da iluminação.
• De fábrica, todos os eventos de instância estão ativos. A utilização com um DALI-2 CS é possível sem configuração adicional, bastando atribuir os dispositivos no software DALI Cockpit.
• A sincronização dos sensores dentro do mesmo grupo é efetuada automaticamente.
• A instalação deve ser realizada por pessoal qualificado e de acordo com as normas de segurança em vigor.
