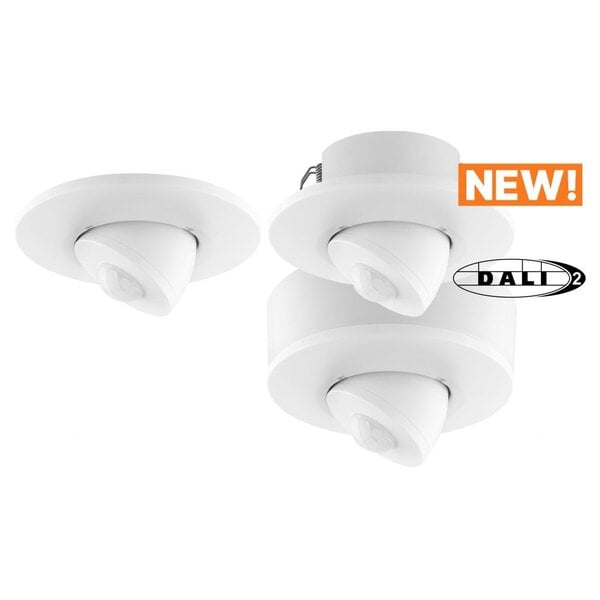

DALI-2 CS Integration – mode instance, PIR grand angle pour couloirs/lumière

Le DALI-2 CS Integration est un module capteur compact avec détection de mouvement PIR et mesure de la lumière, spécialement conçu pour une intégration dans les systèmes DALI-2 avec unités de contrôle centralisées comme DALI-2 CS Master, WAGO ou Beckhoff. En mode instance, le capteur fournit des valeurs mesurées au système de gestion du bâtiment ; ces valeurs peuvent être interrogées ou déclencher automatiquement des événements via les instances DALI-2.

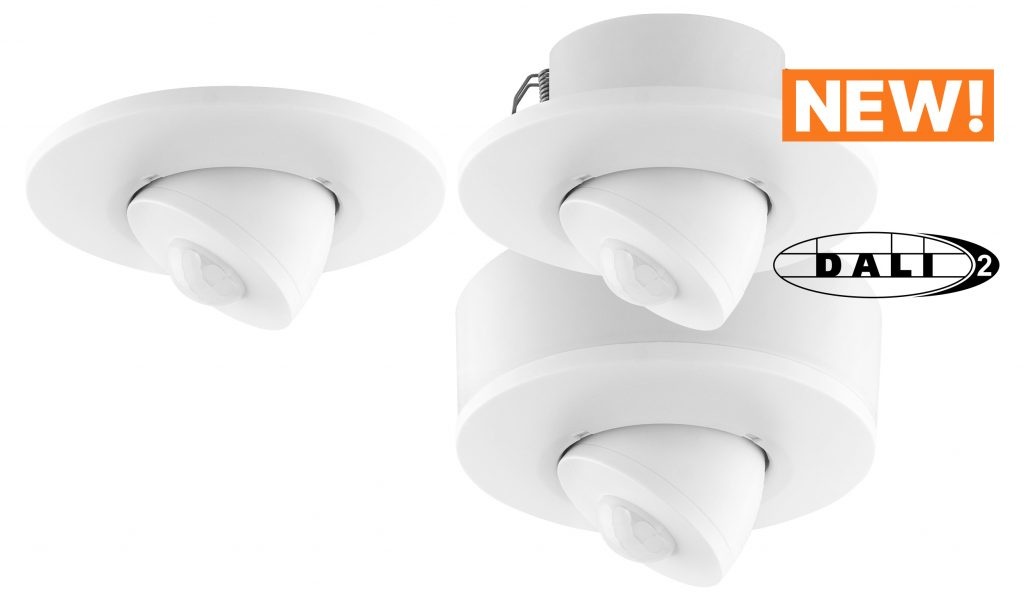

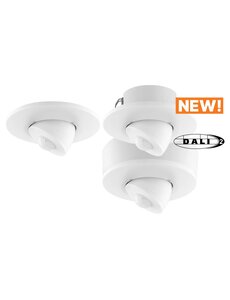

Variantes disponibles

• 1 / 86458670-INT-C – DALI-2 CS Integration, mode instance, PIR grand angle pour couloirs/lumière, blanc RAL9010

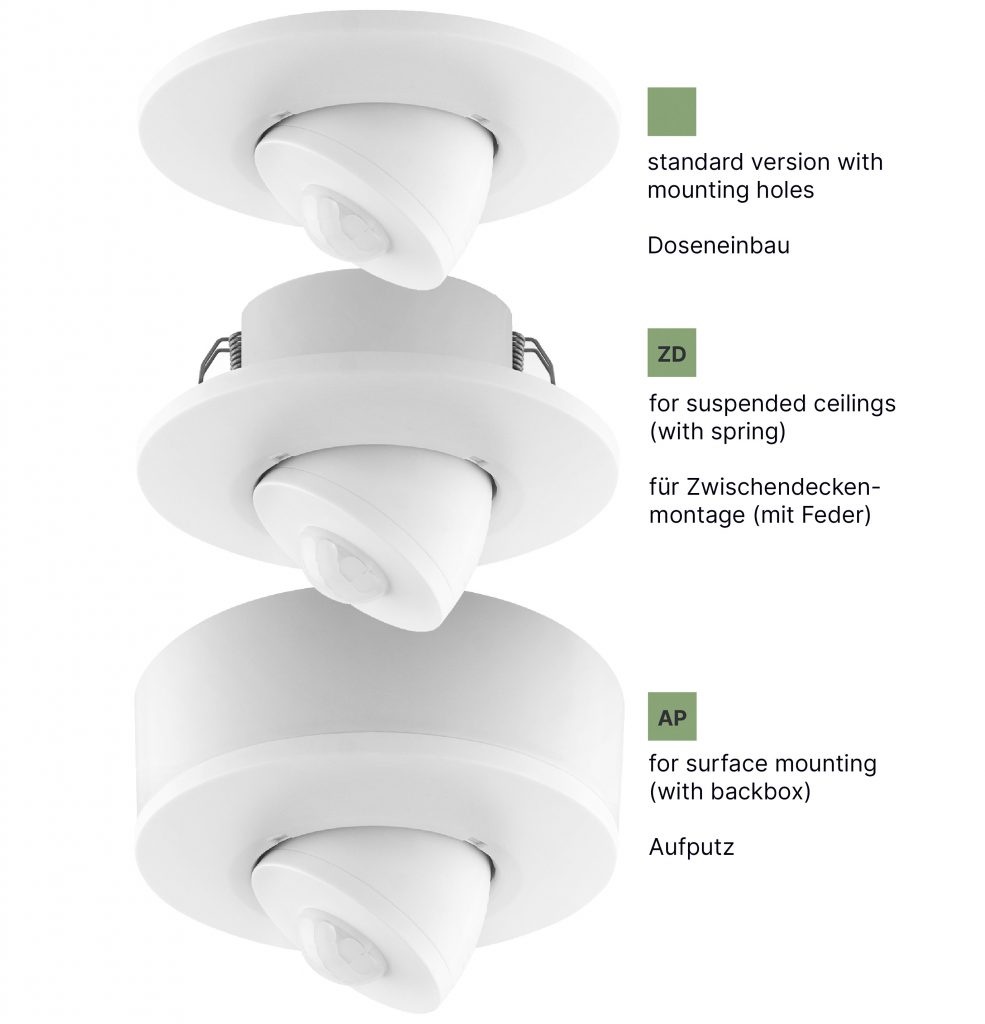

• 2 / 86458670-INT-C-AP – DALI-2 CS Integration, mode instance, PIR grand angle pour couloirs/lumière, blanc RAL9010, saillie
• 3 / 86458670-INT-C-ZD – DALI-2 CS Integration, mode instance, PIR grand angle pour couloirs/lumière, blanc RAL9010, plafond
• 4 / 86458670-INT-C-W16 – DALI-2 CS Integration, mode instance, PIR grand angle pour couloirs/lumière, blanc trafic RAL9016
• 5 / 86458670-INT-C-W16-AP – DALI-2 CS Integration, mode instance, PIR grand angle pour couloirs/lumière, blanc trafic RAL9016, saillie
• 6 / 86458670-INT-C-W16-ZD – DALI-2 CS Integration, mode instance, PIR grand angle pour couloirs/lumière, blanc trafic RAL9016, plafond
• 7 / 86458670-INT-C-B – DALI-2 CS Integration, mode instance, PIR grand angle pour couloirs/lumière, noir
• 8 / 86458670-INT-C-B-AP – DALI-2 CS Integration, mode instance, PIR grand angle pour couloirs/lumière, noir, saillie
• 9 / 86458670-INT-C-B-ZD – DALI-2 CS Integration, mode instance, PIR grand angle pour couloirs/lumière, noir, plafond

Caractéristiques principales

• Détection de mouvement PIR avec lentille grand angle, optimisée pour les couloirs
• Mesure de la lumière pour le contrôle constant de l’éclairage
• Mode instance : les valeurs mesurées sont transmises aux systèmes centraux via les instances DALI-2
• Synchronisation automatique de plusieurs capteurs au sein d’un même groupe
• Configuration simple via le logiciel DALI Cockpit
• Alimentation directe par le bus DALI (aucune alimentation supplémentaire requise)

Données techniques

• Alimentation : Bus DALI (consommation max. 3,5 mA)
• Détection de mouvement (PIR) :
  • Portée de détection : max. 5 m (selon modèle)

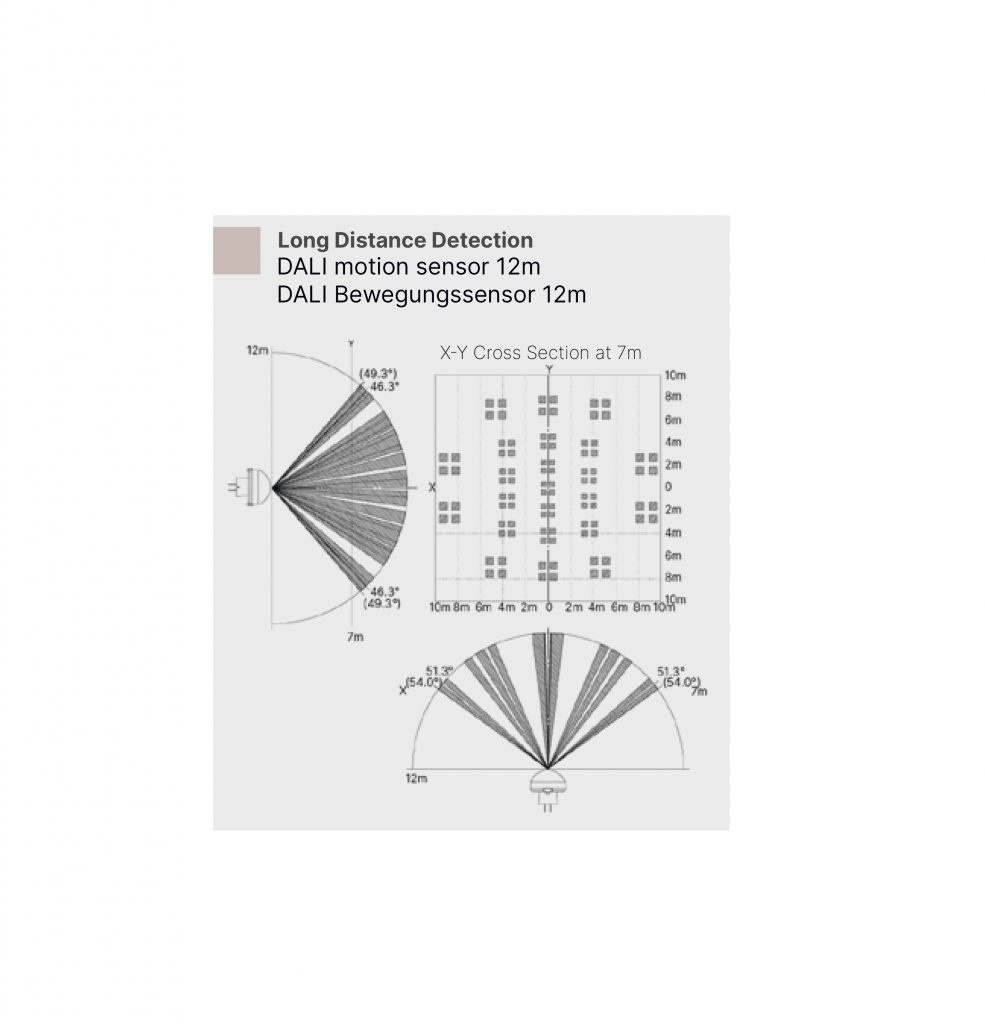

  • Angles de détection : horizontal ±75°, vertical +10°/-25°
  • Zones : 88 + 16
  • Différence de température cible/environnement : > 4°C
  • Principe : infrarouge passif (PIR)
• Capteur de lumière :
  • Plage de mesure : 0–2047 lux (résolution 11 bits, 1 lux)
  • Résolution événementielle : 0–2047 lux (10 bits, 2 lux)
• Température de fonctionnement : -20°C à +60°C
• Indice de protection : IP20
• Section de câble : max. 1,5 mm²
• Dimensions (standard) : 98 x 98 x 18 (max. 42) mm
• Dimensions (plafond/saillie) : boîte de montage ou ressort supplémentaire, 98 x 98 x 32 mm en plus

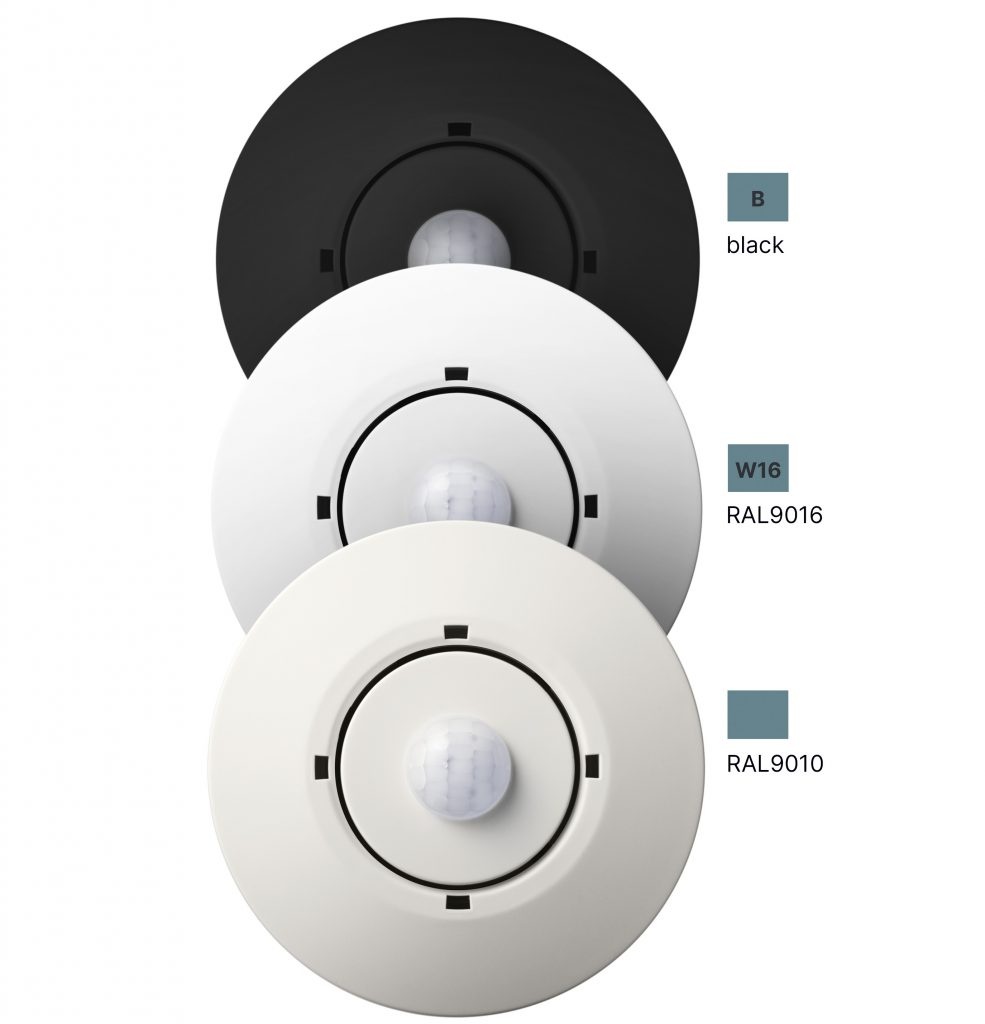

• Couleur du boîtier : RAL9010 (blanc pur), RAL9016 (blanc trafic), noir

Remarques importantes

• Le DALI-2 CS Integration est destiné exclusivement à l’intégration dans des systèmes avec unités de contrôle centrales ; le capteur fonctionne en mode instance et n’est pas conçu pour une régulation autonome de la lumière.
• À la livraison, tous les événements d’instance sont actifs par défaut. L’utilisation avec un DALI-2 CS est possible sans configuration supplémentaire en affectant les appareils dans le logiciel DALI Cockpit.
• La synchronisation des capteurs au sein d’un groupe se fait automatiquement.
• L’installation doit être réalisée par un personnel qualifié conformément aux normes de sécurité en vigueur.
