DALI-2 CS Integration, Instance mode, PIR 10x30m / Lumière, IP54

Application

Capteur DALI-2 compact avec détection de mouvement (PIR, zone de détection 10x30 mètres à une hauteur de montage de 15 mètres) et mesure de la luminosité. Conçu pour une utilisation en mode instance avec des contrôleurs DALI-2 centraux tels que DALI-2 CS Master, WAGO, Beckhoff et d’autres systèmes similaires. Idéal pour les systèmes de gestion technique du bâtiment (GTB), où les valeurs mesurées sont traitées de manière centralisée. Les valeurs peuvent être interrogées ou déclencher automatiquement des événements via les instances DALI-2. Plusieurs capteurs au sein d’un groupe se synchronisent automatiquement. Alimenté entièrement par le bus DALI, sans alimentation externe. Protection IP54 pour des environnements exigeants.

Fonctions

• Détection de mouvement par infrarouge passif (PIR) avec portée 10x30 mètres (hauteur de montage jusqu’à 15 m)
• Mesure de la luminosité de 0 à 2047 lux
• Mode instance pour l’intégration avec un contrôle central DALI-2
• Synchronisation automatique de plusieurs capteurs dans un même groupe
• Régulation constante de la lumière via le contrôleur central
• Orientation facile grâce à la tête de capteur pivotante et inclinable

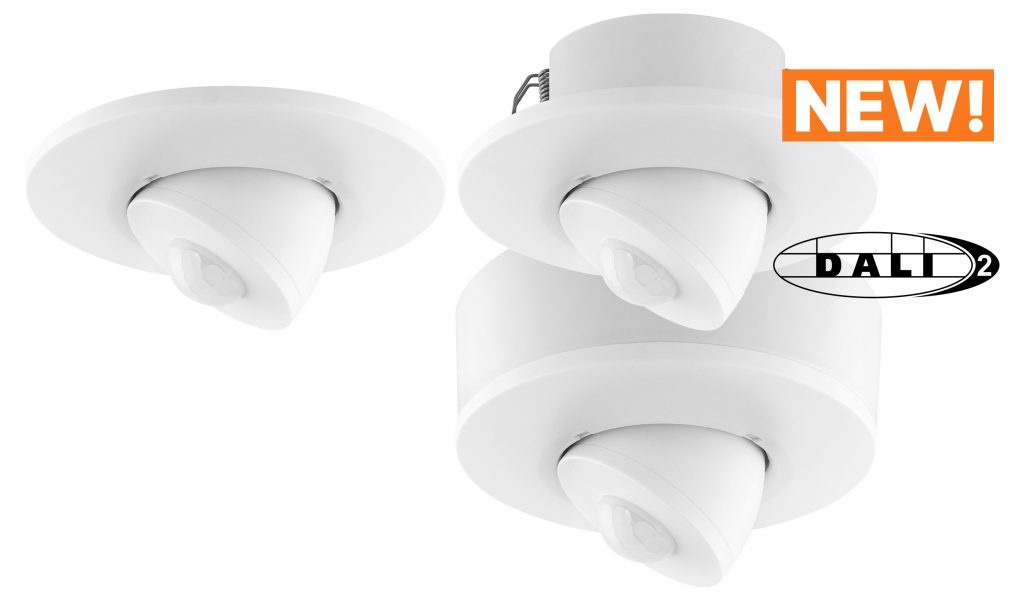

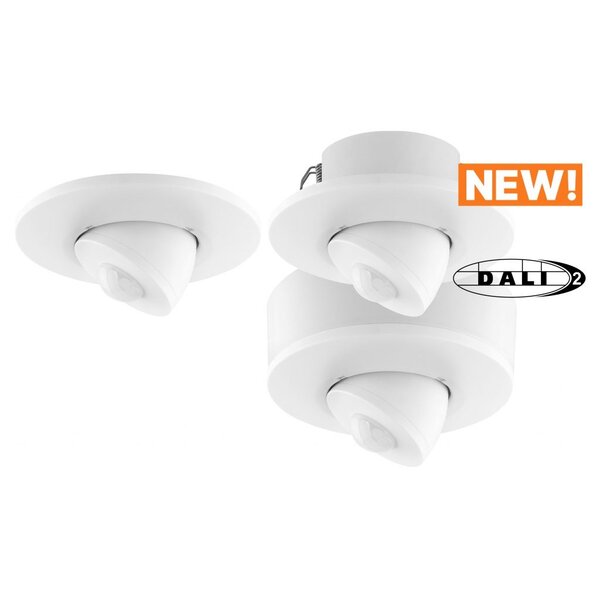

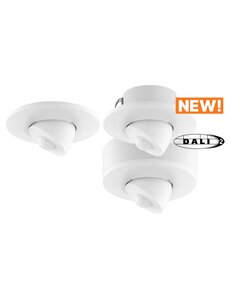

• Disponible en trois variantes de boîtier : standard (encastré), plafond (avec ressort) et saillie (avec boîte de montage)
• Couleurs disponibles : blanc RAL9010, blanc trafic RAL9016 et noir
• Protection IP54 contre la poussière et les éclaboussures
• Configuration via le logiciel DALI Cockpit
• Alimentation via le bus DALI (aucune alimentation externe requise)

Variantes de produit

• 1 / 86458670-INT-30-IP54 – DALI-2 CS Integration, Instance mode, PIR 10x30m/Lumière, blanc RAL9010, IP54
• 2 / 86458670-INT-30-AP-IP54 – DALI-2 CS Integration, Instance mode, PIR 10x30m/Lumière, blanc RAL9010, saillie, IP54
• 3 / 86458670-INT-30-ZD-IP54 – DALI-2 CS Integration, Instance mode, PIR 10x30m/Lumière, blanc RAL9010, plafond, IP54
• 4 / 86458670-INT-30-W16-IP54 – DALI-2 CS Integration, Instance mode, PIR 10x30m/Lumière, blanc trafic RAL9016, IP54
• 5 / 86458670-INT-30-W16-AP-IP54 – DALI-2 CS Integration, Instance mode, PIR 10x30m/Lumière, blanc trafic RAL9016, saillie, IP54
• 6 / 86458670-INT-30-W16-ZD-IP54 – DALI-2 CS Integration, Instance mode, PIR 10x30m/Lumière, blanc trafic RAL9016, plafond, IP54
• 7 / 86458670-INT-30-B-IP54 – DALI-2 CS Integration, Instance mode, PIR 10x30m/Lumière, noir, IP54
• 8 / 86458670-INT-30-B-AP-IP54 – DALI-2 CS Integration, Instance mode, PIR 10x30m/Lumière, noir, saillie, IP54
• 9 / 86458670-INT-30-B-ZD-IP54 – DALI-2 CS Integration, Instance mode, PIR 10x30m/Lumière, noir, plafond, IP54

Données techniques

Général

• Alimentation : via le bus DALI
• Consommation de courant : env. 3,5 mA
• Indice de protection : IP54
• Borniers : max. 1,5 mm² (rigide ou souple)

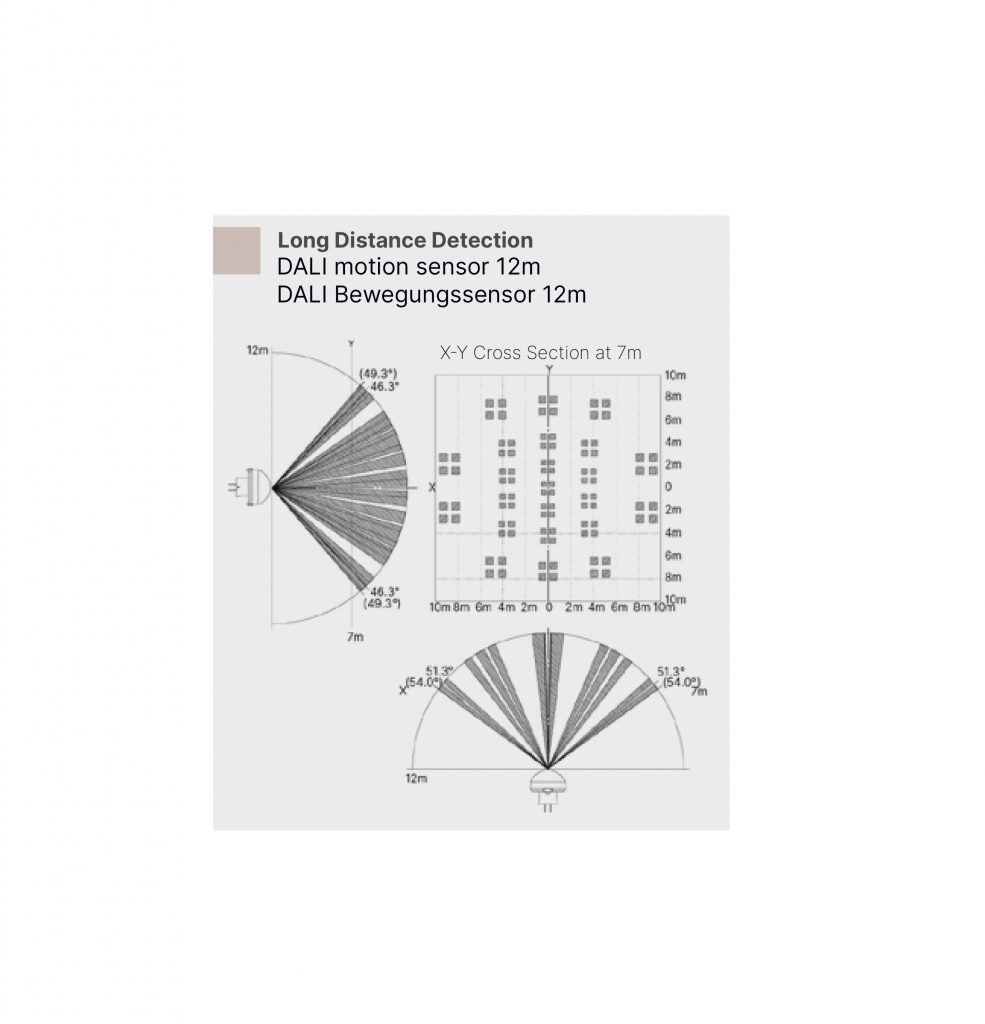

Capteur de mouvement (PIR)

• Principe de détection : infrarouge passif (PIR)
• Zone de détection : 10x30 mètres (hauteur de montage 15 m)
• Hauteur de montage : jusqu’à 15 mètres
• Angle de détection horizontal : ±43°
• Angle de détection vertical : ±22°
• Zones de détection : 188 zones
• Différence minimale de température cible/environnement : > 2–4 °C

Capteur de lumière

• Plage de mesure : 0–2047 lux (11 bits), résolution 1 lux
• Résolution des événements : 0–2047 lux (10 bits), résolution 2 lux

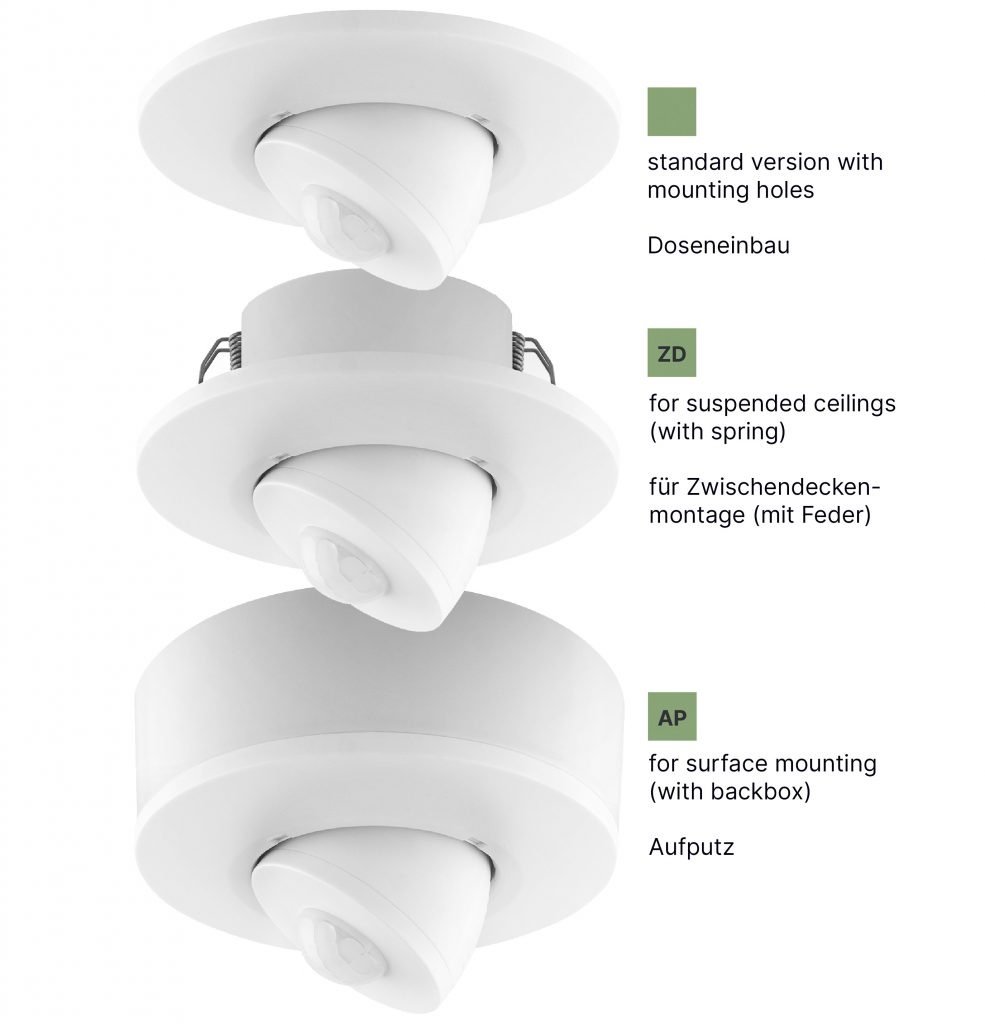

Dimensions

• Encastré (standard) : 98 × 98 × 18 mm (max. 42 mm avec tête de capteur)
• Saillie (-AP) : 98 × 98 × 18 mm + boîte de montage 98 × 98 × 32 mm
• Plafond (-ZD) : 98 × 98 × 18 mm + ressort 98 × 98 × 32 mm

Température ambiante

• Encastré et plafond : -20 °C à +60 °C
• Saillie : -15 °C à +55 °C

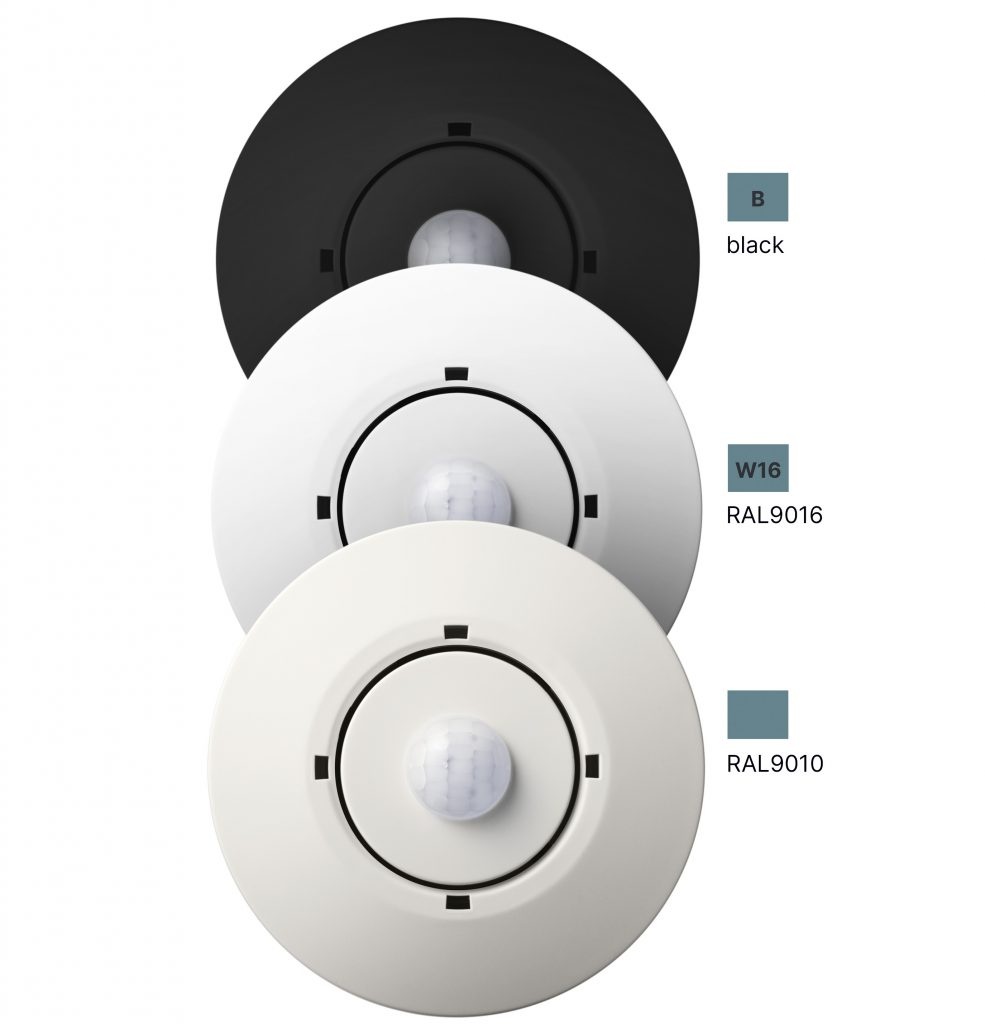

Variantes de couleur

• Blanc RAL9010
• Blanc trafic RAL9016 (-W16)
• Noir (-B)

Remarques importantes

Le capteur fonctionne uniquement en mode instance en combinaison avec un contrôleur central DALI-2. Le fonctionnement autonome n’est pas possible, contrairement au DALI-2 CS Master. La configuration des communications par instance se fait via le logiciel DALI Cockpit. Lors de la livraison, tous les événements d’instance sont activés par défaut. L’alimentation se fait entièrement via le bus DALI, aucune alimentation externe n’est nécessaire. L’indice de protection IP54 assure une résistance contre la poussière et les éclaboussures, permettant une utilisation dans des environnements plus exigeants.
