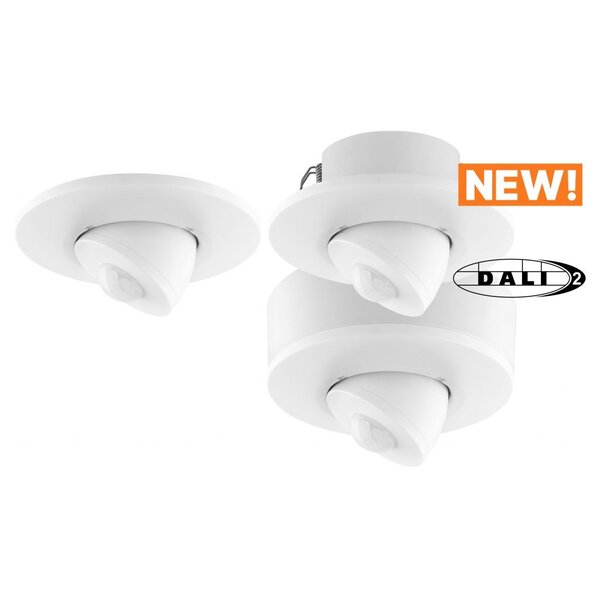

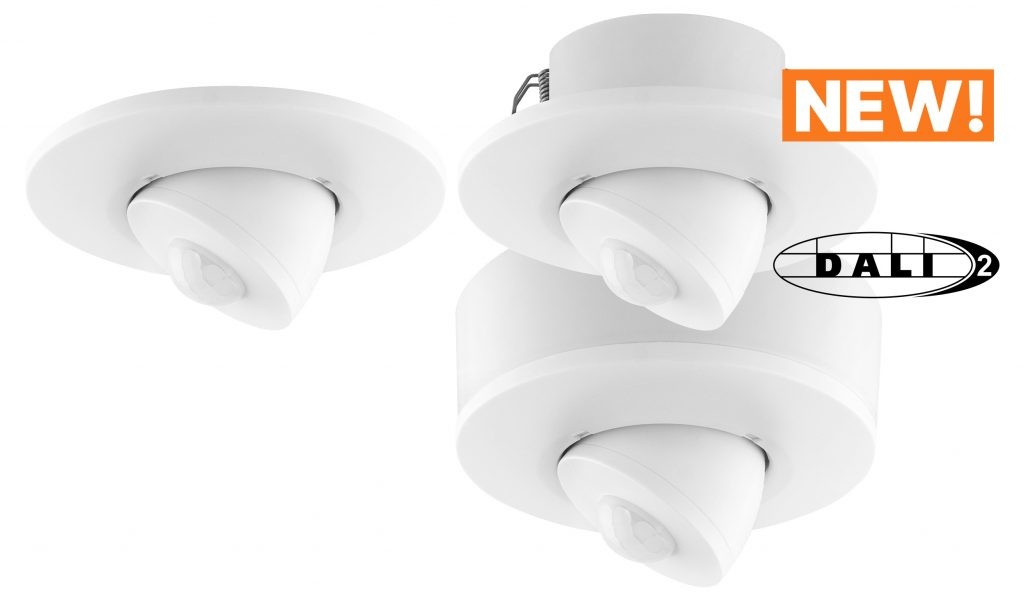

DALI-2 CS Integration 12 mètres

Application

Capteur DALI-2 compact avec détection de mouvement (PIR, 12 m) et mesure de la lumière pour une utilisation en mode instance avec des contrôleurs DALI-2 centraux (ex. DALI-2 CS Master, WAGO, Beckhoff, etc.). Idéal pour les systèmes de gestion de bâtiments où les valeurs mesurées sont traitées de manière centralisée.

Fonctions

• Détection de mouvement par PIR jusqu’à 12 mètres
• Mesure de la lumière de 0 à 2047 lux
• Mode instance pour intégration avec des unités de contrôle DALI-2 centrales
• Synchronisation automatique de plusieurs capteurs dans un même groupe
• Régulation constante de la lumière via un contrôleur central
• Tête de capteur orientable et inclinable pour un réglage facile
• Configuration via le logiciel DALI Cockpit
• Alimentation via le bus DALI (aucune alimentation externe requise)

Variantes de produit

• 1 / 86458670-INT – DALI-2 CS Integration, mode instance, PIR 12m/Lumière, blanc RAL9010
• 2 / 86458670-INT-AP – DALI-2 CS Integration, mode instance, PIR 12m/Lumière, blanc RAL9010, en saillie
• 3 / 86458670-INT-ZD – DALI-2 CS Integration, mode instance, PIR 12m/Lumière, blanc RAL9010, plafond
• 4 / 86458670-INT-W16 – DALI-2 CS Integration, mode instance, PIR 12m/Lumière, blanc signalisation RAL9016
• 5 / 86458670-INT-W16-AP – DALI-2 CS Integration, mode instance, PIR 12m/Lumière, blanc signalisation RAL9016, en saillie
• 6 / 86458670-INT-W16-ZD – DALI-2 CS Integration, mode instance, PIR 12m/Lumière, blanc signalisation RAL9016, plafond
• 7 / 86458670-INT-B – DALI-2 CS Integration, mode instance, PIR 12m/Lumière, noir
• 8 / 86458670-INT-B-AP – DALI-2 CS Integration, mode instance, PIR 12m/Lumière, noir, en saillie
• 9 / 86458670-INT-B-ZD – DALI-2 CS Integration, mode instance, PIR 12m/Lumière, noir, plafond

Données techniques

Général

• Alimentation : via le bus DALI
• Consommation de courant : env. 3,5 mA
• Indice de protection : IP20
• Borniers : max. 1,5 mm²

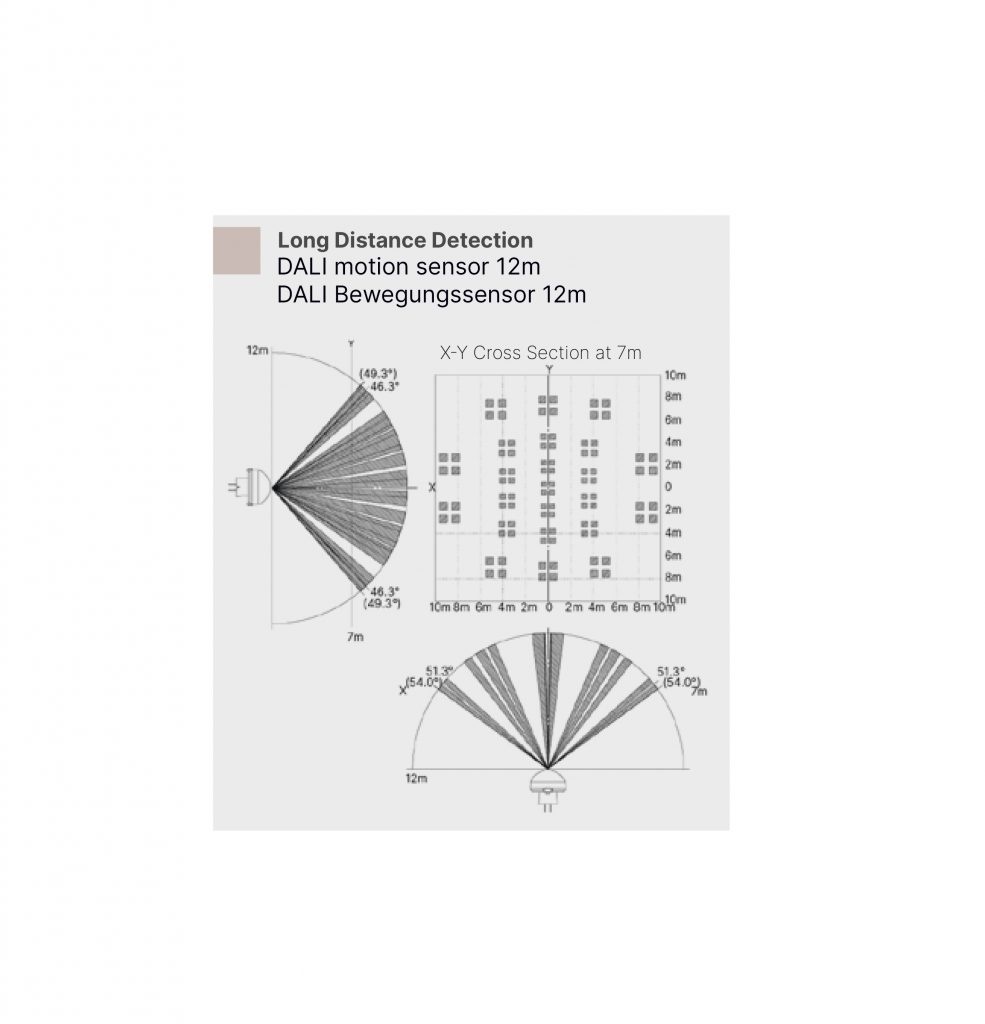

Capteur de mouvement (PIR)

• Principe de détection : infrarouge passif (PIR)
• Portée : max. 12 m
• Angle de détection horizontal : ±51°
• Angle de détection vertical : ±46°
• Différence de température cible/environnement : > 4 °C

Capteur de luminosité

• Plage de mesure : 0–2047 lux (11 bits), résolution 1 lux
• Résolution des événements : 0–2047 lux (10 bits), résolution 2 lux

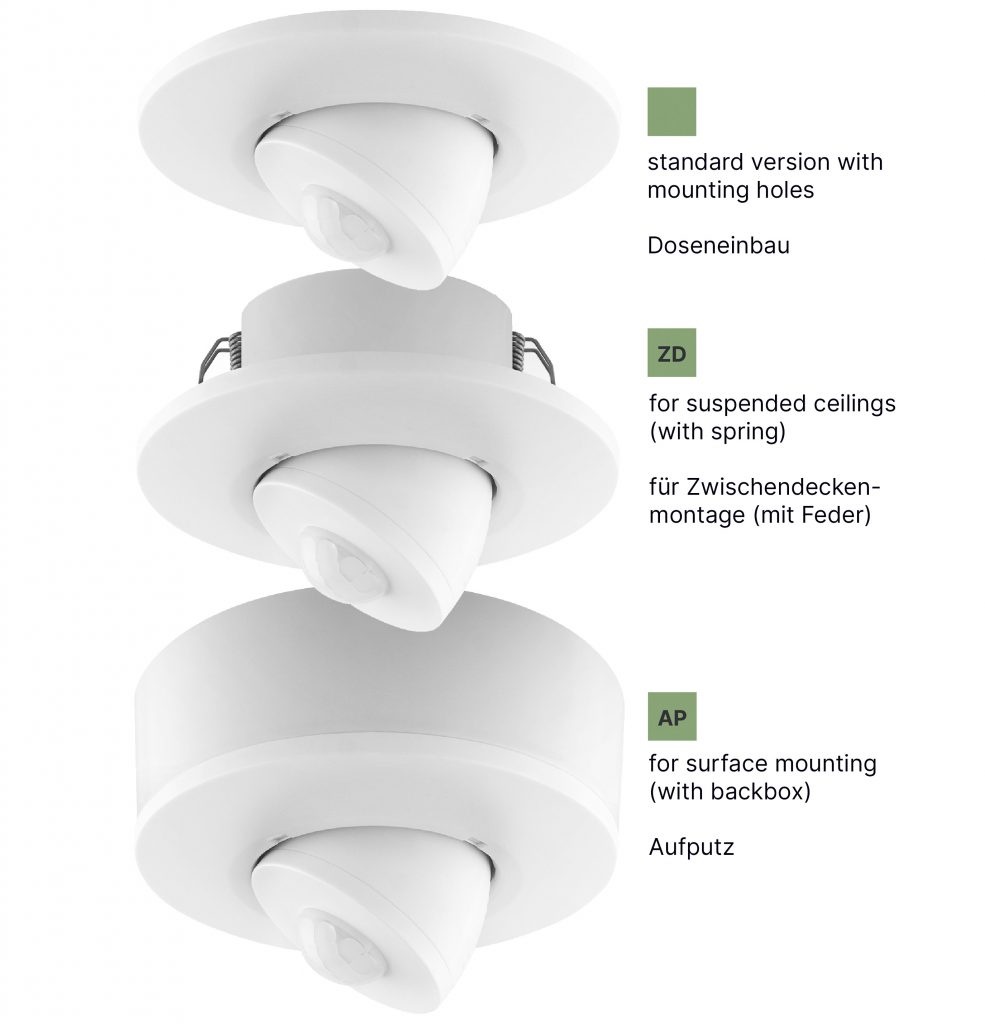

Dimensions

• Standard : 98 × 98 × 18 mm (max. 42 mm avec capteur)
• En saillie (-AP) : 98 × 98 × 18 mm + boîte de montage 98 × 98 × 32 mm
• Plafond (-ZD) : 98 × 98 × 18 mm + montage à ressort 98 × 98 × 32 mm

Température ambiante

• -20 °C à +60 °C (standard et plafond)
• -15 °C à +55 °C (en saillie)

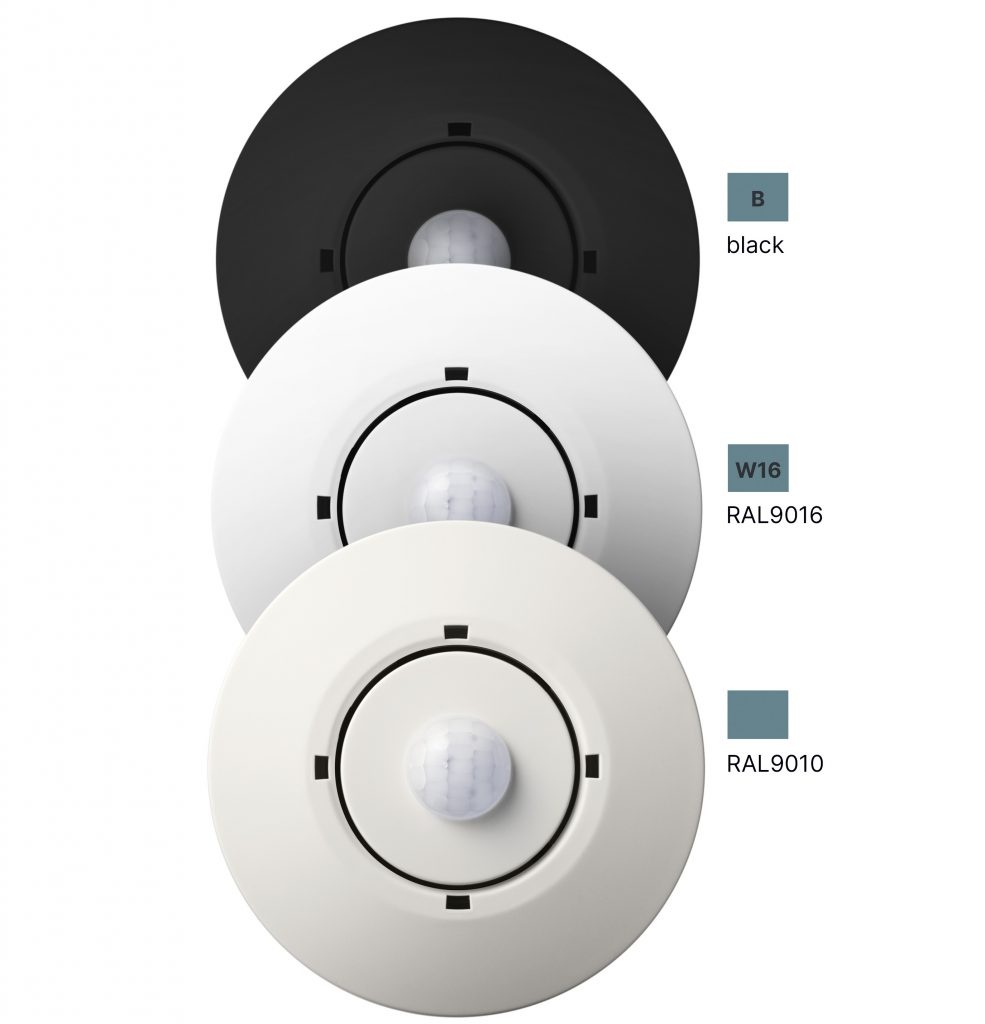

Variantes de couleur

• Blanc RAL9010
• Blanc signalisation RAL9016 (-W16)
• Noir (-B)

Remarques importantes

Le capteur fonctionne exclusivement en mode instance avec un contrôleur DALI-2 central. Il n’a aucune fonctionnalité autonome comme le DALI-2 CS Master. La communication des instances est configurée via le logiciel DALI Cockpit. À la livraison, tous les événements d’instance sont activés par défaut. L’alimentation est assurée par le bus DALI.
