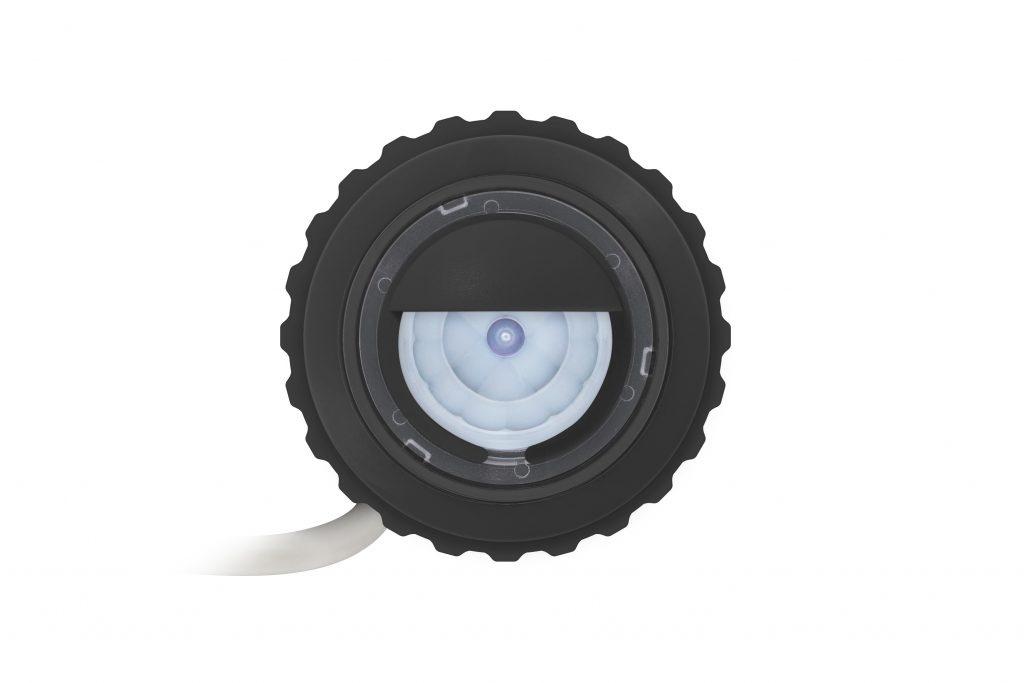

Lunatone DALI-2 CS Mini GW 86457244 – Capteur mouvement et lumière
Spécifications
Informations

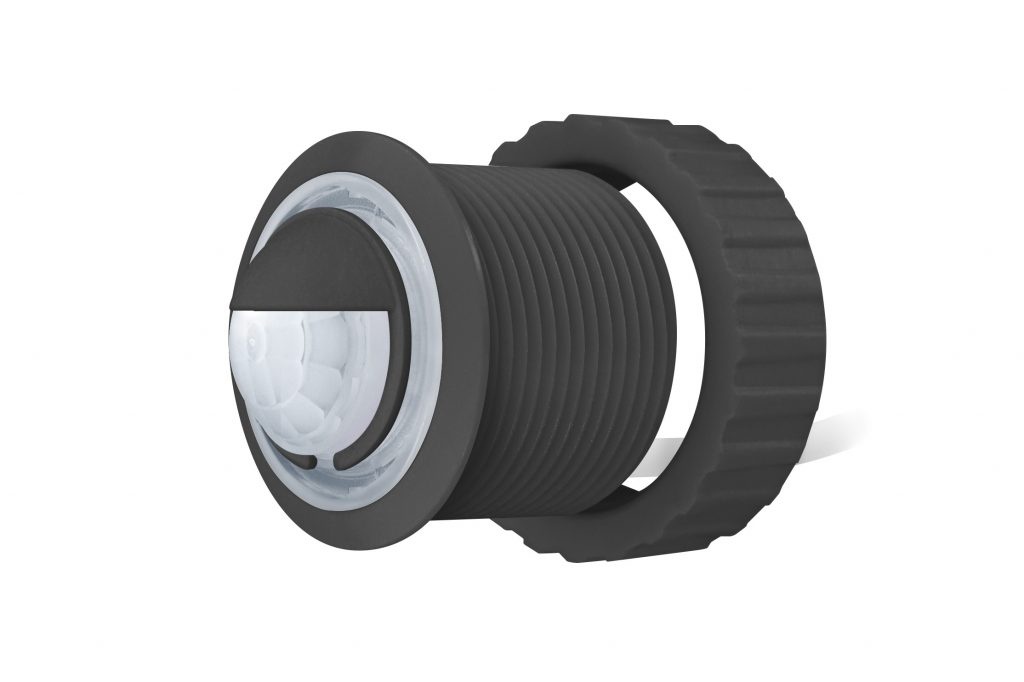

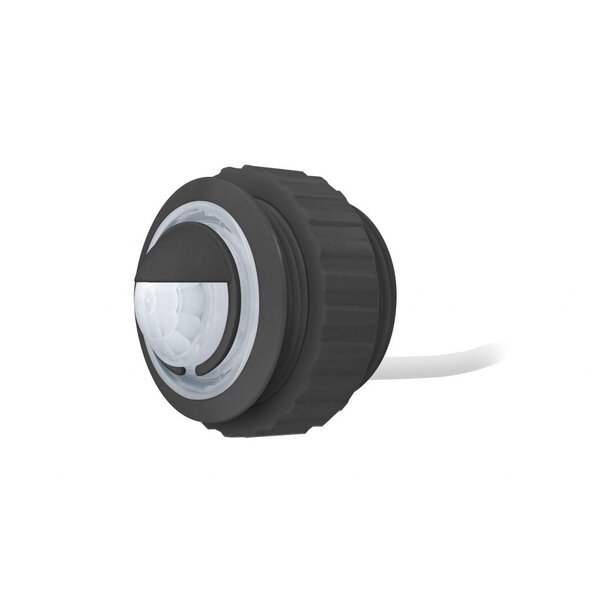

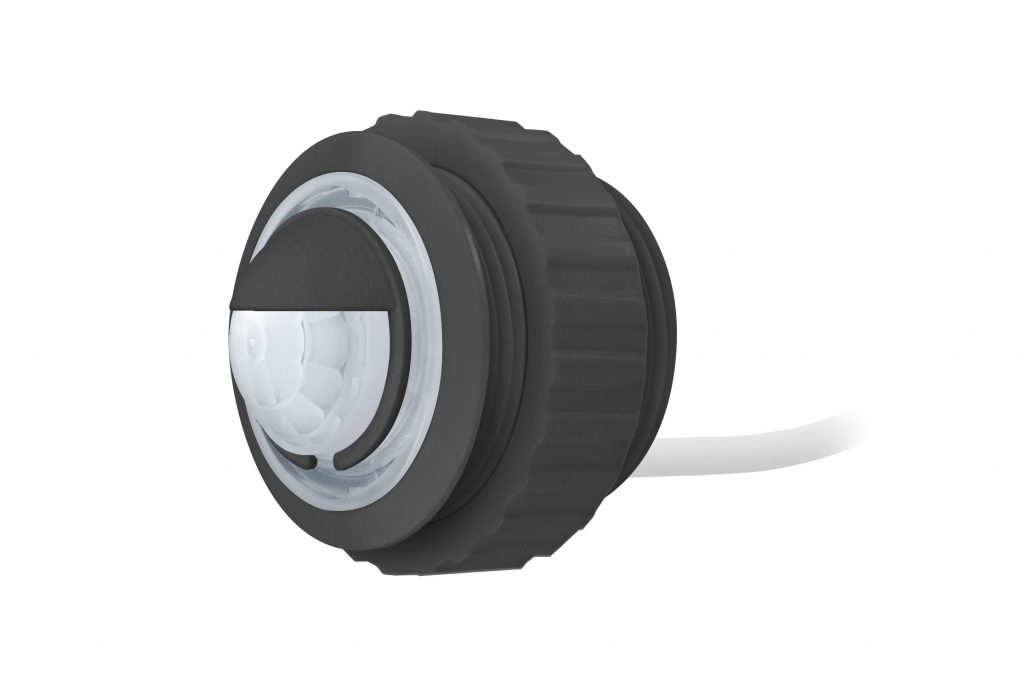

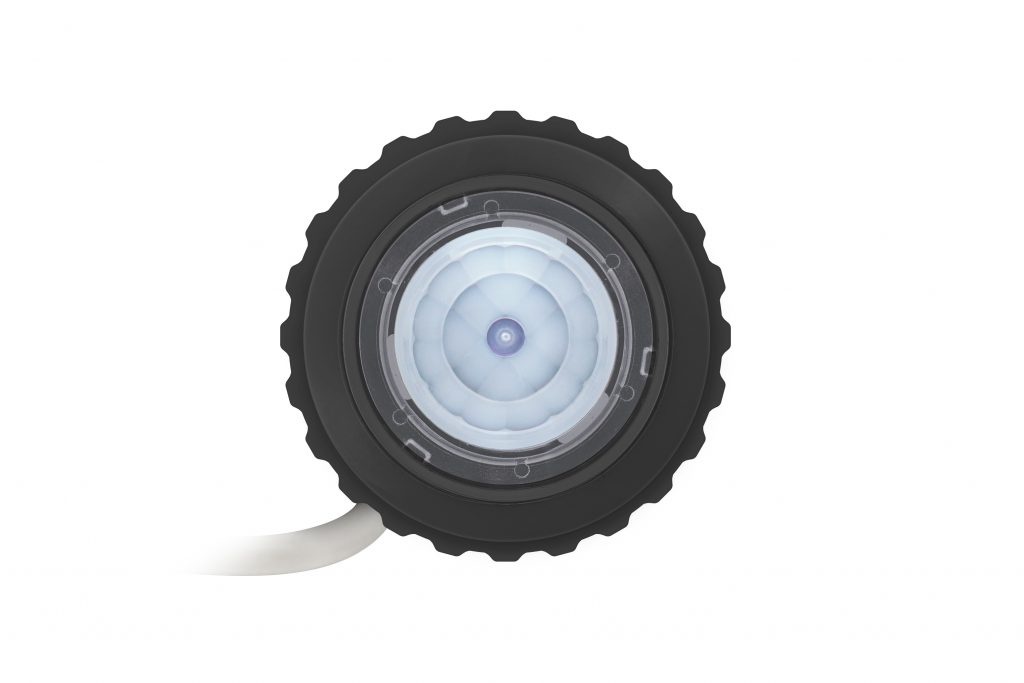

DALI-2 CS Mini GW – Capteurs de mouvement et de luminosité avec fixation par filetage

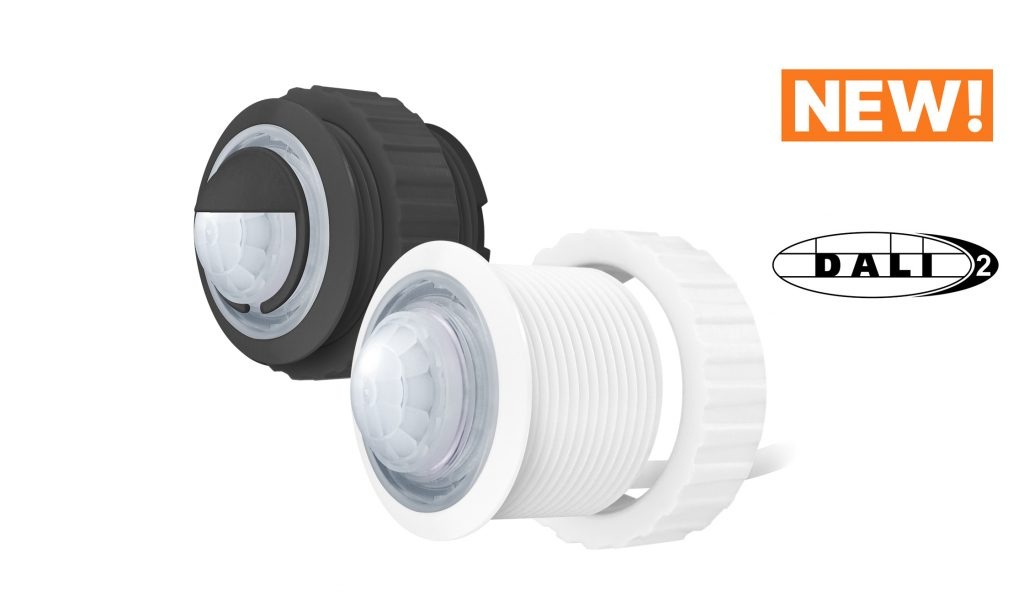

Variantes disponibles
| 86457244-GW | Noir, IP20 – Pour usage intérieur, fixation avec filetage et écrou |

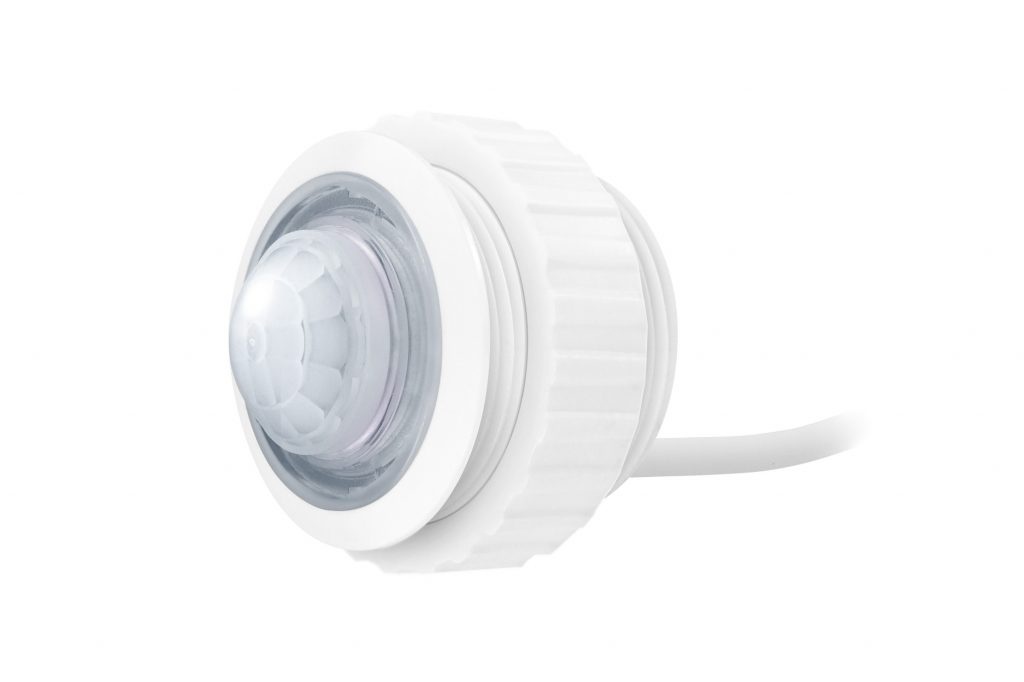

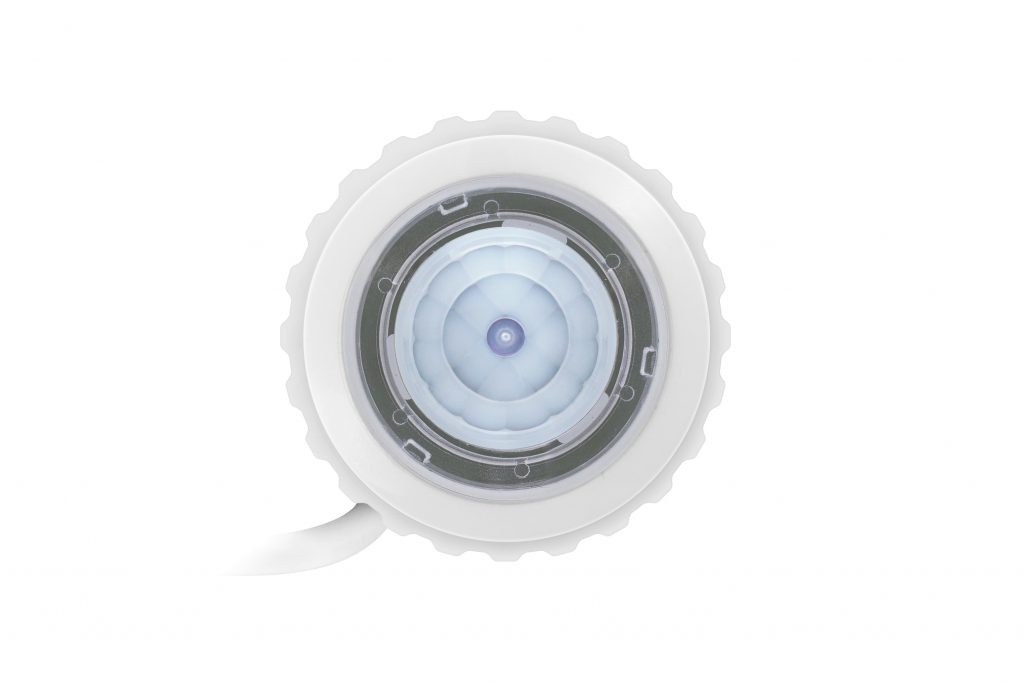

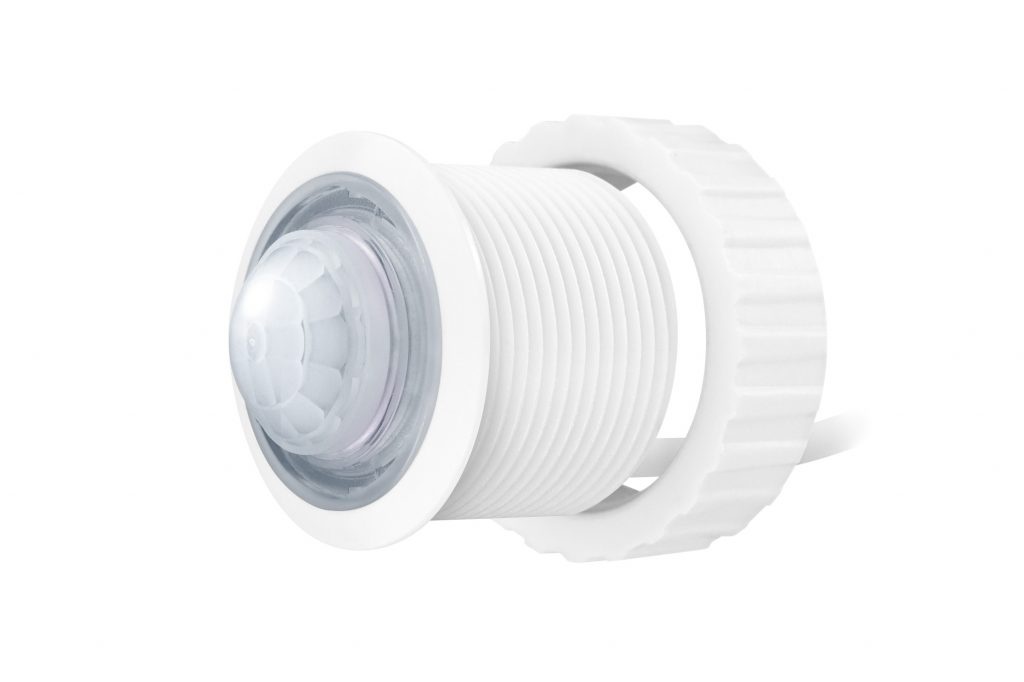

| 86457244-GW-W16 | Blanc (RAL9016), IP20 – Pour usage intérieur, fixation avec filetage et écrou |
| 86457244-GW-IP65 | Noir, IP65 – Pour extérieur ou environnements humides, fixation avec filetage et écrou |
| 86457244-GW-W16-IP65 | Blanc (RAL9016), IP65 – Pour extérieur ou environnements humides, fixation avec filetage et écrou |
Application
Le DALI-2 CS Mini GW est un capteur compact pour la détection de mouvement et la mesure de la luminosité, conçu pour les systèmes de gestion d’éclairage DALI. Il combine un détecteur de mouvement PIR, un capteur de lumière et une fonction de régulation constante de la lumière. Disponible en noir ou blanc et avec une protection IP20 pour l’intérieur ou IP65 pour l’extérieur ou les environnements humides.
Fonctions principales
- Détection de mouvement via un capteur PIR avec zone sensible rapprochée et zone standard.
- Mesure de la luminosité (lux) avec capteur de lumière intégré.
- Régulation constante de la lumière entièrement compatible DALI.
- Désactivation automatique en cas de lumière ambiante suffisante.
- Multimaster – plusieurs capteurs peuvent être utilisés sur le même bus DALI.
- Synchronisation automatique de plusieurs capteurs dans un groupe.
- Configuration et paramétrage via le logiciel DALI Cockpit.
- Alimentation directe via le bus DALI – pas besoin d'alimentation externe.
Données techniques
| Alimentation | Via bus DALI |
| Consommation | Typiquement 4,5 mA |
| Principe de détection | PIR (infrarouge passif) |
| Hauteur de montage | 2,3 à 3 mètres |
| Zone de détection | Max. 36 m² (à 2,3 m) jusqu’à 48 m² (à 3 m) |
| Angle de détection | ±44° (zone sensible), ±90° (zone standard) |
| Différence minimale de température | 4 °C |
| Plage du capteur de lumière | 0–2047 lux |
| Résolution du capteur de lumière | 1 lux (11 bits) ou 2 lux en mode DALI-2 Event (10 bits) |
| Longueur du câble | 350 mm |
| Dimensions | 28,3 × 28,3 × 27 mm (L × l × H) |
| Montage | Avec filetage et écrou |
| Indice de protection IP20 | 86457244-GW (noir), 86457244-GW-W16 (blanc) |
| Indice de protection IP65 | 86457244-GW-IP65 (noir), 86457244-GW-W16-IP65 (blanc) |
| Température de fonctionnement | -20 °C à +70 °C |
Remarques importantes
- Les variantes IP20 sont destinées uniquement à une utilisation intérieure.
- Les variantes IP65 sont étanches à la poussière et à l'eau, adaptées aux extérieurs ou environnements humides.
- Le capteur est entièrement alimenté par le bus DALI – aucune alimentation supplémentaire nécessaire.
- La zone de détection dépend de la hauteur de montage (jusqu'à 48 m² à 3 m de hauteur).
- Les fonctions telles que la gestion en fonction de la lumière du jour, la détection de présence ou la régulation constante peuvent être configurées facilement via DALI Cockpit.
- Les capteurs dans une même pièce se synchronisent automatiquement.
