Konstantstrom-LED-Treiber LC 45/700-1050/50 DA SC SNC4

Informationen

Hier klicken für Informationen auf der Tridonic-Website

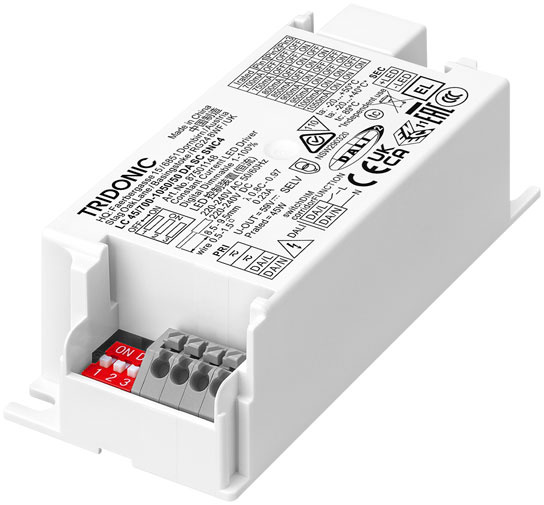

Tridonic LC 45/700-1050/50 DA SC SNC4 LED-Treiber

Art.-Nr.: 87501148

Erklärung der Typenbezeichnung

Tridonic Kompakt-Treiber: Zum Beispiel 45/700-1050/50 bedeutet:
45 = maximale Ausgangsleistung in Watt
700-1050 = einstellbarer Ausgangsstrombereich in mA
50 = maximale Ausgangsspannung in Volt

Anwendung

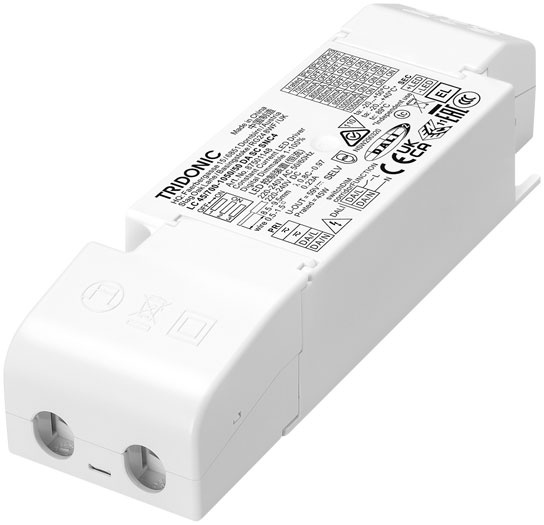

Der Tridonic LC 45/700-1050/50 DA SC SNC4 ist ein kompakter LED-Treiber, der sowohl zum Einbau als auch als unabhängiges Gerät mit optionaler Zugentlastung verwendet werden kann. Ideal für Downlights, Spots und dekorative Anwendungen, bei denen zuverlässiger Konstantstrom und hohe Effizienz gefordert sind.

Wichtigste Merkmale

• LED-Treiber mit Konstantstrom
• Einstellbarer Ausgangsstrom: 700 – 1.050 mA (Voreinstellung 700 mA)
• Stromeinstellung über DALI oder DIP-Schalter
• Maximale Ausgangsleistung: 45 W
• Hoher Wirkungsgrad: bis zu 89,5 %
• Nennlebensdauer bis zu 100.000 Stunden
• Geeignet für Leuchten der Schutzklasse I und II
• Für Notbeleuchtungssysteme gemäß EN 50172 geeignet
• Schutzfunktionen: Übertemperatur, Kurzschluss, Überlast, Leerlauf
• Ausgangsstrom in 1-mA-Schritten per DALI einstellbar
• Konstante Lichtstromfunktion (CLO)
• Flexible Konfiguration mit companionSUITE (DALI)

Technische Daten

• Versorgungsspannung: 220 – 240 V AC
• AC-Spannungsbereich: 198 – 264 V
• DC-Spannungsbereich: 176 – 280 V
• Netzfrequenz: 0 / 50 / 60 Hz
• Überspannungsschutz: 320 V AC, 48 Std.
• Typischer Nennstrom (bei 230 V, 50 Hz, Volllast): 230 mA
• Einschaltstrom (Spitze / Dauer): 27 A / 111 μs
• Maximale Leistungsaufnahme: 50 W
• Typischer Standby-Verbrauch: < 0,45 W
• Ausgangsleistung: 10,5 – 45 W
• Leistungsfaktor (λ) über gesamten Bereich: max. 0,97 / min. 0,8
• Gesamtklirrfaktor (THD): < 12 %
• Einschaltzeit (DC-Modus): < 0,9 s
• Einschaltzeit (AC-Modus): < 0,7 s
• Umschaltzeit AC/DC: < 0,3 s
• Ausschaltzeit: < 0,05 s
• Ausgangsstrom-Toleranz: ± 5 %
• Max. Ausgangsspannung: 59 V
• Dimm-Bereich: 1 – 100 % (min. 5 mA)
• Überspannungsschutz zwischen L-N: 1 kV
• Überspannungsschutz zwischen L/N-PE: 2 kV
• Gehäusematerial: Polycarbonat, weiß
• Schutzart: IP20

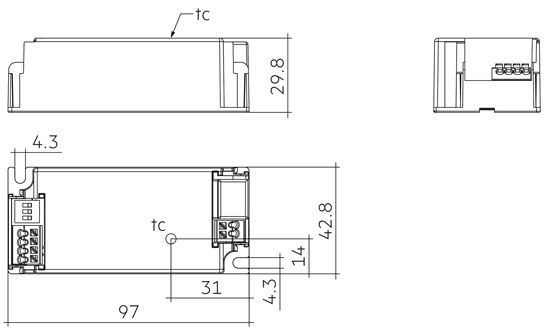

• Abmessungen (L x B x H): 97 x 43 x 30 mm
• Herkunftsland: China
• SCIP: d34b4eff-0c9c-4d92-8c60-4e504e7ce02d
• Zolltarifnummer: 85044095
• EAN: 9006210857732
• Artikelnummer: 87501148

Schnittstellen

• one4all: DALI-2, switchDIM, corridorFUNCTION
• Anschlussklemmen: 45° Push-Terminals

Zulassungen und Kennzeichen

DALI-2, IP20, SELV, für Notbeleuchtung geeignet, ENEC, CE, UKCA, RoHS, KCC, EAC, CCC, RCM, MM, M, Do Not Cover, IEC 110, doppelte Isolation.

Wichtige Hinweise

• Stromeinstellung einfach über DALI-Schnittstelle oder DIP-Schalter anpassbar.
• Ab Werk ist 700 mA voreingestellt; andere Werte zwischen 700 und 1.050 mA möglich.
• Nur für den Einsatz im Innenbereich (IP20) und Installation durch Fachpersonal geeignet.
• Weitere Informationen zu den Garantiebedingungen finden Sie unter: Tridonic Garantiebedingungen.
