ACL Flex-Verbinder Wire | PCB xxx mm

Name: Tridonic ACL Flex-Verbinder Wire | PCB xxx mm
Brand: Tridonic
Price: 4.57 EUR
Availability: OutOfStock
Rating: 0 (0 reviews)

0 Review(s)

€4,57 exkl. MwSt. €9,14 exkl. MwSt.
€5,53 Inkl. MwSt. €11,06 Inkl. MwSt.. Nicht auf Lager, aber verfügbar

Grundpreis: €4,57

ACL Flex-Verbinder Wire-PCB für LLE FLEX-Module. Interne Verdrahtung (AWG18), Kabel 100/500/2000 mm, einfach und wiederverwendbar, max. 5 A, 24–48 V, IEC 60695-2-11. Lesen Sie mehr

Eigenschaften

Marke:

Tridonic

Artikelnummer::

28004985

EAN:

9006210833187

Verfügbarkeit:

Nicht auf Lager, aber verfügbar

Lieferzeit:

Versand innerhalb von ca. 8 Werktagen (Hinweis: Dies ist ein Richtwert und abhängig von der Verfügbarkeit beim Hersteller; in einigen Fällen erfolgt der Versand schneller, es kann aber auch länger dauern).

Informationen

Link zur Tridonic-Website

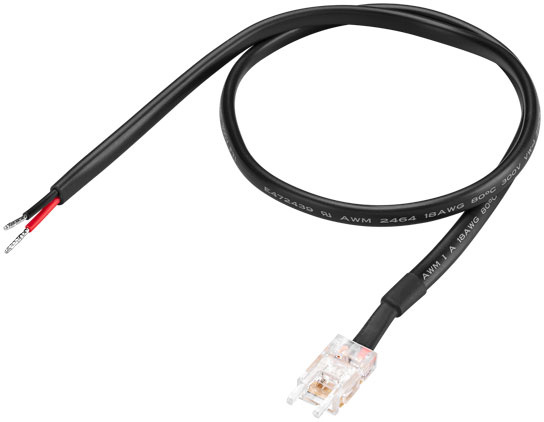

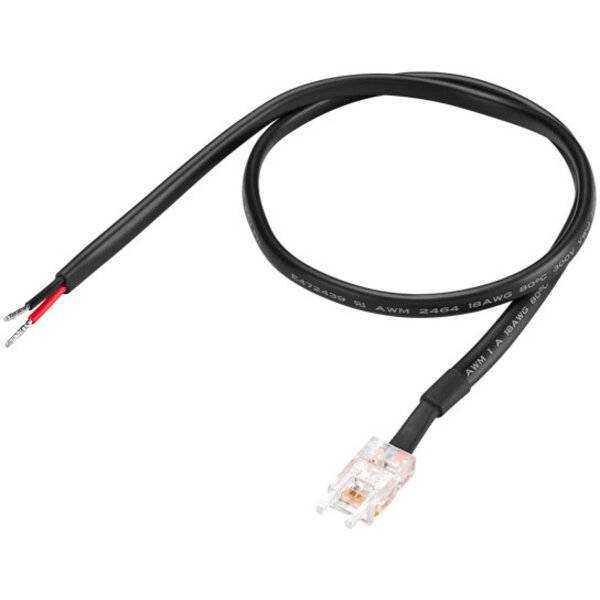

TRIDONIC ACL flex connector Wire – PCB (100/500/2000 mm)

Der TRIDONIC ACL flex connector Wire–PCB ist eine wiederverwendbare Steckverbinderlösung für die Verbindung von LLE FLEX-Modulen. Entwickelt für die interne Verdrahtung in Leuchten oder Lichtbändern und geeignet für AWG18-Leiter. Der Steckverbinder lässt sich einfach öffnen und schließen für eine schnelle (De-)Montage und Wartung.

Anwendungen

Interne Verdrahtung von Leuchten mit LLE FLEX-Modulen
Prototyping, Service und Wartung mit mehrfacher (De-)Montage
Serienfertigung von linearen LED-Systemen auf Leiterplatten (PCB)

Hauptmerkmale

Wiederverwendbar: Steckverbinder kann geöffnet und wieder geschlossen werden
Nur für interne Verdrahtung (keine Zugentlastung)
Glühdrahtprüfung nach IEC 60695-2-11
Maximalstrom: 5 A (in Verbindung mit LLE FLEX)
Nennspannung (Urated): 24–48 V
Leiterquerschnitt: AWG 18
Kompatibel mit TRIDONIC LLE FLEX-Modulen
Einfache Montage: siehe Applikationshinweise auf tridonic.com

Technische Daten

Marke	TRIDONIC
Produktname	ACL flex connector Wire – PCB
Anwendung	Verbindung von LLE FLEX-Modulen (nur interne Verdrahtung)
Betriebsstrom	max. 5 A (mit LLE FLEX)
Nennspannung (Urated)	24–48 V
Leiterquerschnitt	AWG 18
Sicherheitsprüfung	Glühdrahtprüfung nach IEC 60695-2-11
Montage	Steckverbinder auf-/zuklappbar; Montagehinweise in Applikationsnote
Zugentlastung	Nicht vorhanden
Verwendung	Innerhalb der Leuchte / interne Verdrahtung

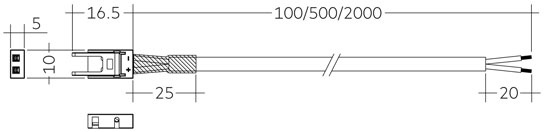

Varianten & Identifikation

Länge	Artikelnummer	EAN
100 mm	28004985	9006210833187
500 mm	28004986	9006210833200
2000 mm	28004987	9006210833224

Wichtige Hinweise

Dieses Produkt ist ausschließlich für die interne Verdrahtung in Leuchten vorgesehen und bietet keine Zugentlastung. Verwenden Sie zusätzliche Kabelklemmen, falls erforderlich.
Beachten Sie den Maximalstrom von 5 A und die Nennspannung von 24–48 V entsprechend den Spezifikationen der verwendeten LLE FLEX-Module.
Befolgen Sie die Montagehinweise in der Applikationsnote auf tridonic.com, um eine korrekte und sichere Installation zu gewährleisten.
Verwenden Sie AWG18-Leiter oder gleichwertig gemäß Installationsanforderungen; prüfen Sie die Kompatibilität mit PCB und Modul-Layout.
