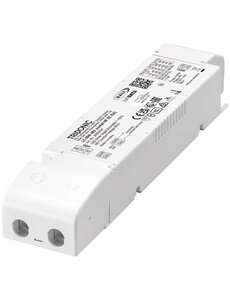

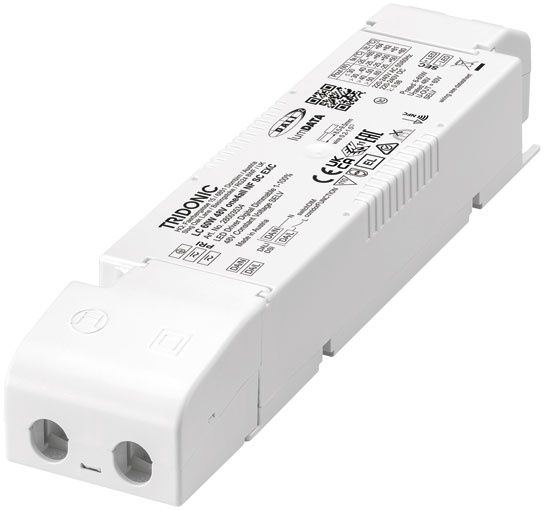

Tridonic LC 60W 48V one4all NF SC EXC

Art.-Nr.: 28003534

Der Tridonic LC 60W 48V one4all NF SC EXC ist ein kompakter, dimmbarer LED-Treiber mit einer konstanten Ausgangsspannung von 48 V und einer maximalen Ausgangsleistung von 60 W. Dieser Treiber wurde speziell für die Versorgung und das Dimmen von 48V LED-Streifen und Lichtlinien entwickelt und bietet maximale Flexibilität dank der modernen one4all-Schnittstelle (DALI-2, DSI, switchDIM, corridorFUNCTION) sowie NFC-Funktionalität.

Der Treiber ist sowohl für den Einbau als auch für die unabhängige Montage geeignet und wird standardmäßig mit einer aufsteckbaren Zugentlastung für eine einfache und sichere Installation geliefert. Der LC 60W 48V one4all NF SC EXC erfüllt die Anforderungen für Notbeleuchtungssysteme gemäß EN 50172. Mit einem Dimm­bereich von 1–100 % und ohne externen Dimmer lassen sich vielfältige Installationen einfach realisieren. Das kompakte Design (195 x 43 x 30 mm) und die praktischen 45° Push-Terminals machen die Verdrahtung schnell und effizient.

Der Treiber verfügt über lumDATA für umfassende Berichte zu Leuchtendaten, Energieverbrauch und Wartungsdiagnostik. Kompatibel mit Tridonic LLE FLEX 48V Systemen (8 mm und 12 mm Breite, verschiedene Lumenoptionen). Die Nennlebensdauer beträgt bis zu 100.000 Stunden und das Produkt wird mit 5 Jahren Garantie geliefert (Bedingungen).

Anwendungen

• Indirekte Beleuchtung (Cove Lighting) und Akzentbeleuchtung
• LED-Lichtlinien in Decken integriert
• Fassadenakzentbeleuchtung
• Notbeleuchtung

Technische Daten

• Netzspannung: 220–240 V AC (198–264 V AC), 176–280 V DC
• Maximale Ausgangsleistung: 60 W
• Ausgangsspannung: 48 V DC (Konstantspannung)
• Dimm­bereich: 1–100 % (kein externer Dimmer notwendig)
• Nennlebensdauer: bis zu 100.000 Stunden
• Leistungsaufnahme Standby: <0,2 W
• Effizienz: bis zu 91 % (bei Volllast, 230 V)
• Schutzart: IP20, SELV, kurzschlussfest, Überspannungsschutz (320 V AC, 48 h)

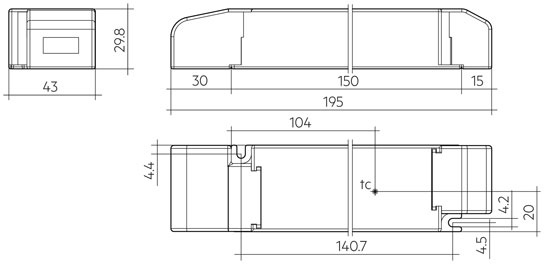

• Abmessungen: 195 x 43 x 30 mm
• Schnittstellen: one4all (DALI-2, DSI, switchDIM, corridorFUNCTION), NFC
• Eingangs- und Ausgangsklemmen: 45° Push-Terminals
• PWM-Frequenz: ~1000 Hz
• Leistungsfaktor (λ): 0,98 (bei 230 V, Volllast)
• THD: <10 % (bei 230 V, Volllast)
• Einschaltstrom (Spitze/Dauer): 39 A / 187 µs
• Ausgangsspannungswelligkeit (LF): ±5 % (<120 Hz)
• Max. Ausgangsspannung: 60 V
• Herkunftsland: Österreich (AT)
• Zertifizierungen: DALI-2, lumDATA, IP20, SELV, RoHS, UKCA, ENEC
• Garantie: 5 Jahre
• EAN: 9006210745121

Wichtige Hinweise

• Die Funktion externer LED-Leuchtmittel bei niedrigen Dimmwerten immer vorab testen.
• Geeignet für Notbeleuchtungssysteme gemäß EN 50172.
• Zugentlastung ist in allen Verpackungsvarianten enthalten.
• Flexible Verwendung mit Tridonic LLE FLEX 48V LED-Modulen und Zubehör.
• Beachten Sie das Datenblatt für detaillierte Installationshinweise und Kompatibilität.

Erklärung zur Bezeichnung der Tridonic Konstantspannungs-Treiber

Bei Tridonic Konstantspannungs-Treibern wie dem LC 60W 48V one4all NF SC EXC bedeuten die Zahlen:
60W = maximale Ausgangsleistung in Watt
48V = konstante Ausgangsspannung in Volt
Es gibt keinen einstellbaren Ausgangsstrombereich; der Treiber liefert eine feste Spannung, ideal für LED-Streifen und Lichtlinien.
