wDALI-2 BT5 Funkbrücke
€169,01 Inkl. MwSt. €180,29 Inkl. MwSt.. Nicht auf Lager, aber verfügbar Handbuch
Eigenschaften
Informationen
Beschreibung
Die wDALI-2 BT5 Funkbrücke ermöglicht die drahtlose Verbindung von räumlich getrennten DALI Linien über Bluetooth 5 Long Range Technologie. Die Verbindung ist vollständig bidirektional, sodass sowohl Steuerung als auch DALI Abfragen von beiden Seiten möglich sind.
Die Konfiguration und Kopplung erfolgt einfach über die DALI Cockpit PC Software. Ein Modul wird als Master eingestellt und sucht automatisch nach verfügbaren Slave Modulen innerhalb der Reichweite. Nach der Kopplung können DALI Geräte in den Slave-DALI-Linien drahtlos adressiert und konfiguriert werden.
Die Funkverbindung erreicht bis zu 300 Meter im Freien und etwa 10 bis 20 Meter innerhalb von Gebäuden, abhängig von der Bauweise.
Achtung: Dieses Produkt wird einzeln geliefert. Für eine funktionierende Verbindung werden mindestens 2 Module benötigt. Kein Set.
Produktvarianten

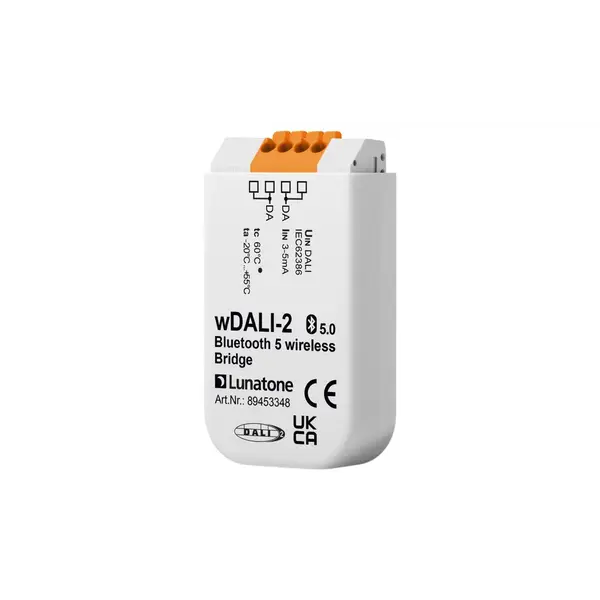

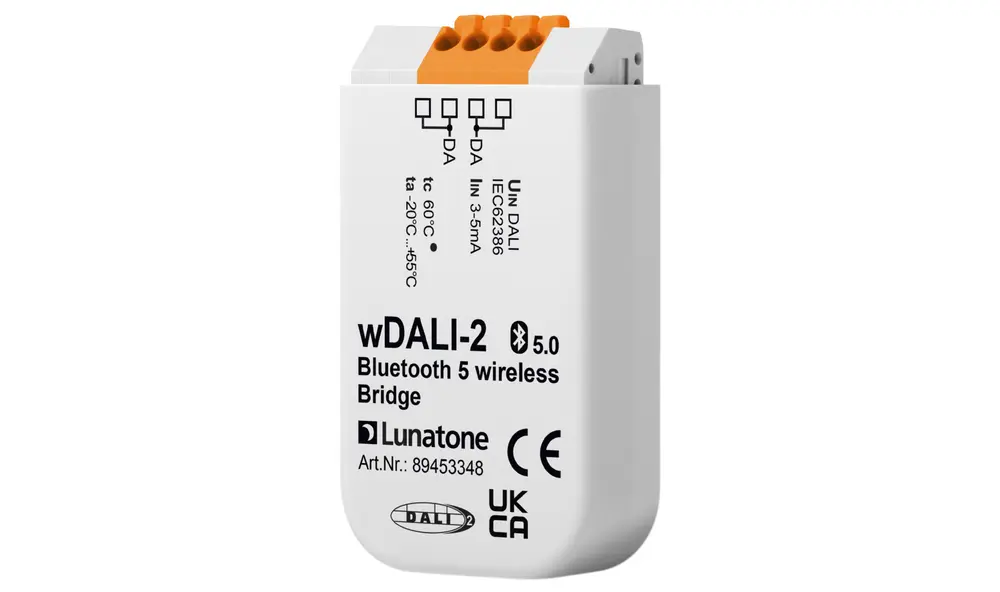

- 89453348 – Standardausführung ohne integrierte DALI Versorgung (Versorgung über DALI Bus)

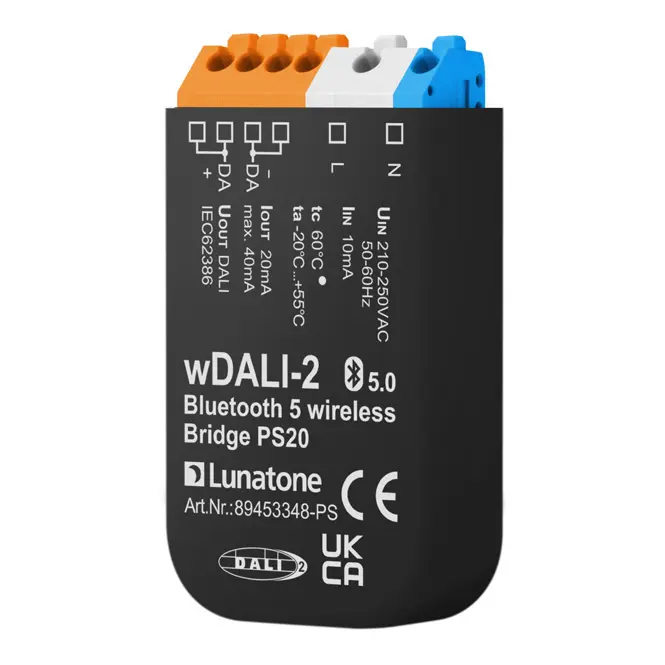

- 89453348-PS – Ausführung mit integrierter DALI Busversorgung 20mA (für bis zu 10 DALI Betriebsgeräte)
Hauptmerkmale
- Drahtlose Verbindung von getrennten DALI Linien
- Bluetooth 5 Long Range Technologie
- Bidirektionale Kommunikation (Steuerung und Rückmeldung)
- Unterstützung von DALI Abfragen
- Konfiguration über DALI Cockpit Software
- Reichweite bis zu 300m außen und 10–20m innen
- Geeignet für Einbau in Installationsdose
Technische Daten
- Betriebstemperatur: -20°C bis +55°C
- Schutzart: IP40 (Gehäuse) / IP20 (Klemmen)
- Anschlussquerschnitt: max. 1,5 mm²
- Montage: Unterputzdose
- DALI Stromaufnahme (Standard): ca. 2mA
- Versorgung (PS Version): 210–250Vac, 50–60Hz
- Max. Leistung: 1W
- DALI Versorgung (PS Version): 20mA garantiert
- Abmessungen: 59 x 33 x 15 mm
Installation

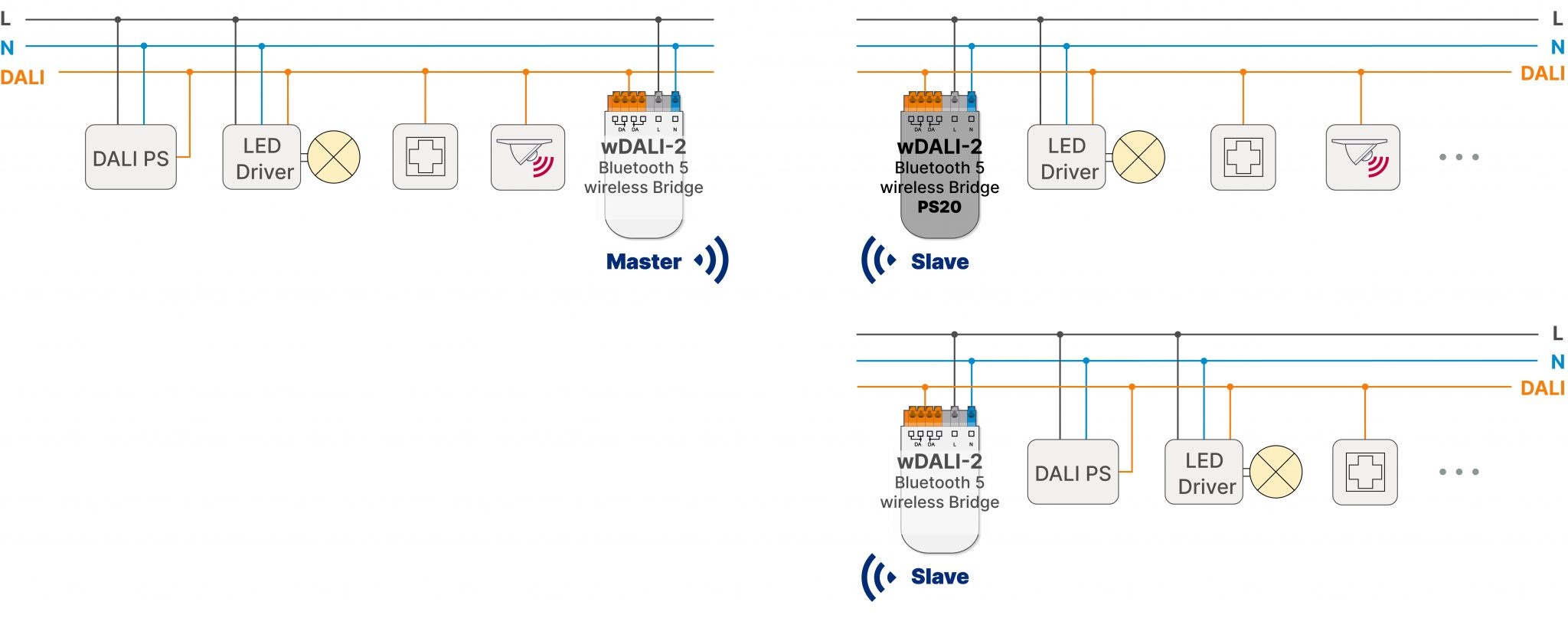

Für den Betrieb muss mindestens ein Modul als Master und ein weiteres als Slave konfiguriert werden. Die Module kommunizieren drahtlos über Bluetooth und bilden eine Brücke zwischen zwei separaten DALI Systemen.
