Conector flexível ACL Wire | PCB xxx mm

Name: Tridonic Conector flexível ACL Wire | PCB xxx mm
Brand: Tridonic
Price: 4.57 EUR
Availability: OutOfStock
Rating: 0 (0 reviews)

0 Review(s)

€4,57 Excl. IVA €9,14 Excl. IVA
€5,53 Incl. IVA €11,06 Incl. IVA. Esgotado, mas disponível

Preço unitário: €4,57

Conector flexível ACL Wire-PCB para módulos LLE FLEX. Cablagem interna (AWG18), cabo 100/500/2000 mm, fácil e reutilizável, máx. 5 A, 24–48 V, IEC 60695-2-11. Leia mais

Especificações

Marca:

Tridonic

Numero de artigo::

28004985

EAN:

9006210833187

Disponibilidade:

Esgotado, mas disponível

Prazo de entrega:

Enviado em aproximadamente 8 dias úteis (atenção: este é um prazo indicativo e depende da disponibilidade do fabricante; em alguns casos, pode ser enviado mais cedo, mas também pode demorar mais).

Informação

Link para o site da Tridonic

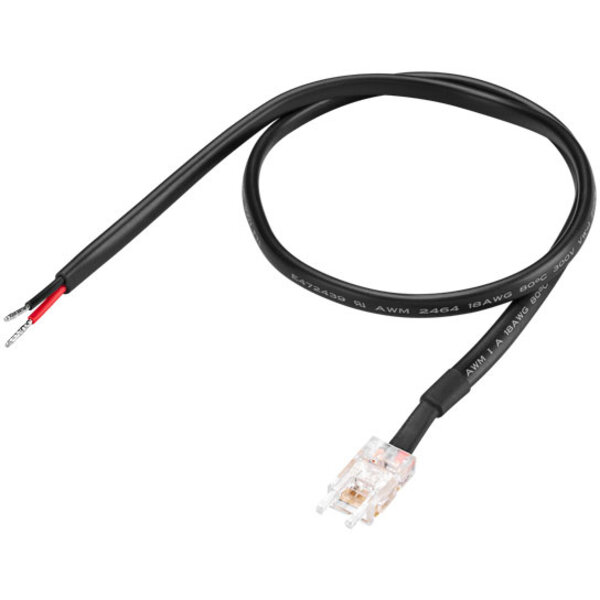

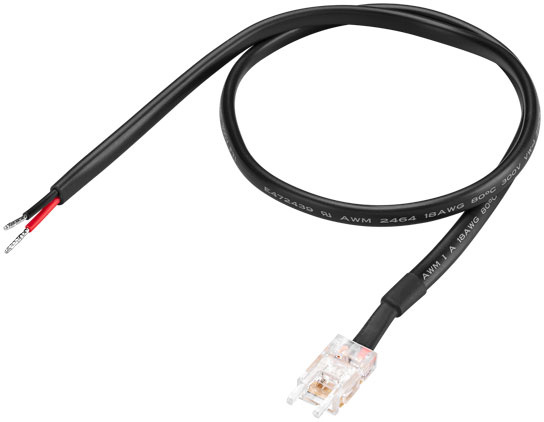

TRIDONIC ACL flex connector Wire – PCB (100/500/2000 mm)

O TRIDONIC ACL flex connector Wire–PCB é uma solução de conector reutilizável para a conexão de módulos LLE FLEX. Projetado para a fiação interna em luminárias ou linhas de luz, adequado para condutores AWG18. O conector pode ser facilmente aberto e fechado para montagem, desmontagem e manutenção rápidas.

Aplicações

Fiação interna de luminárias com módulos LLE FLEX
Prototipagem, serviço e manutenção com montagens repetidas
Produção em série de sistemas lineares de LED em placas de circuito impresso (PCB)

Principais características

Reutilizável: o conector pode ser aberto e fechado várias vezes
Apenas para fiação interna (sem alívio de tração)
Teste do fio incandescente de acordo com IEC 60695-2-11
Corrente máxima: 5 A (em ligação com LLE FLEX)
Tensão nominal (Urated): 24–48 V
Secção do condutor: AWG 18
Compatível com módulos TRIDONIC LLE FLEX
Montagem simples: ver nota de aplicação em tridonic.com

Dados técnicos

Marca	TRIDONIC
Nome do produto	ACL flex connector Wire – PCB
Aplicação	Conexão de módulos LLE FLEX (apenas fiação interna)
Corrente de operação	máx. 5 A (com LLE FLEX)
Tensão nominal (Urated)	24–48 V
Secção do condutor	AWG 18
Teste de segurança	Teste do fio incandescente segundo IEC 60695-2-11
Montagem	Conector abrível/fechável; instruções na nota de aplicação
Alívio de tração	Não disponível
Uso	Dentro da luminária / fiação interna

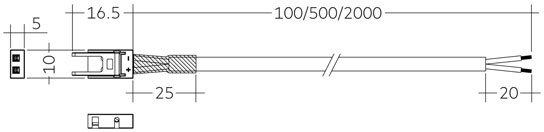

Variantes & identificação

Comprimento	Número do artigo	EAN
100 mm	28004985	9006210833187
500 mm	28004986	9006210833200
2000 mm	28004987	9006210833224

Notas importantes

Este produto destina-se exclusivamente à fiação interna em luminárias e não oferece alívio de tração. Podem ser necessários grampos adicionais dependendo da aplicação.
Respeitar a corrente máxima de 5 A e a tensão nominal de 24–48 V de acordo com as especificações dos módulos LLE FLEX utilizados.
Siga as instruções de montagem na nota de aplicação em tridonic.com para garantir uma instalação correta e segura.
Utilize condutores AWG18 ou equivalentes de acordo com os requisitos de instalação; verifique a compatibilidade com PCB e layout do módulo.
