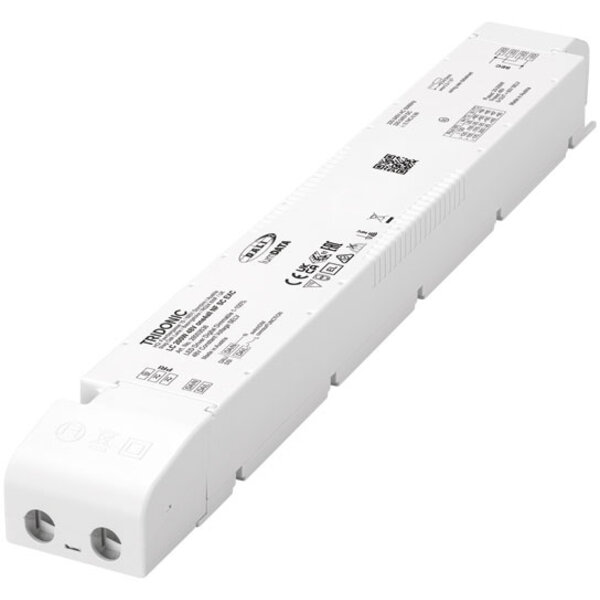

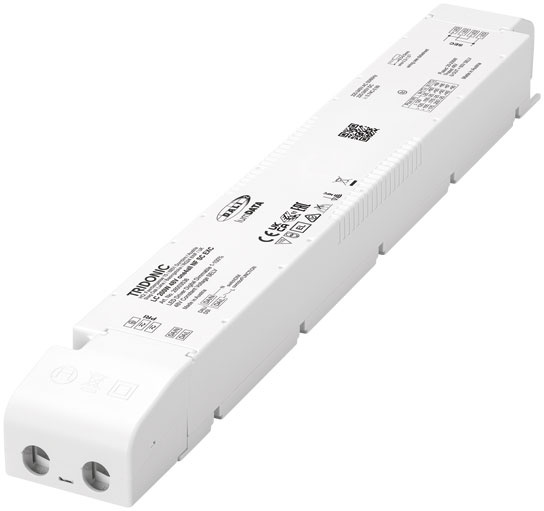

Tridonic LC 200W 48V one4all NF SC EXC

Art. nº: 28003536

Explicação da denominação dos drivers de tensão constante Tridonic

Nos drivers de tensão constante Tridonic, como o LC 200W 48V one4all NF SC EXC, os números indicam:
200W = potência máxima de saída em watts
48V = tensão de saída constante em volts
Não há faixa de corrente de saída ajustável; o driver fornece uma tensão fixa, ideal para fitas de LED e linhas de luz.

Aplicação

O Tridonic LC 200W 48V one4all NF SC EXC é um driver LED de 48V de tensão constante, compacto, potente e regulável. Ideal para fitas de LED flexíveis, cove lighting, iluminação de fachadas e integração em tetos, onde desempenho, confiabilidade e flexibilidade são essenciais. Graças à interface one4all integrada (DALI-2, DSI, switchDIM, corridorFUNCTION), este driver suporta múltiplos métodos de dimerização e é totalmente compatível com sistemas de controle modernos. Inclui lumDATA para dados de luminária, relatórios de energia e manutenção. Adequado para sistemas de iluminação de emergência conforme EN 50172.

Principais características

• NOVO: lumDATA (dados da luminária, relatórios de energia, diagnóstico & manutenção)
• Driver LED de 48 V tensão constante, regulável, para fitas LED flexíveis
• Pode ser utilizado embutido ou independente; alívio de tensão sempre incluído
• Faixa de dimerização de 1 a 100% via one4all (DALI-2, DSI, switchDIM, corridorFUNCTION)
• Não necessita de dimmer externo
• NFC (Near Field Communication) para configuração facilitada
• Terminais push (45°) para conexão rápida
• Adequado para sistemas de iluminação de emergência conforme EN 50172
• Vida útil nominal até 100.000 horas
• Alta eficiência: até 95%
• Grau de proteção IP20, SELV, à prova de curto-circuito
• Tipo de caixa: policarbonato, branco
• Atende às normas e certificações mais recentes (DALI-2, CE, UKCA, ENEC, RoHS, RCM, KCC, CCC, EAC, etc.)

Especificações técnicas

• Tensão de alimentação: 220 – 240 V AC
• Faixa de tensão AC: 198 – 264 V
• Faixa de tensão DC: 176 – 280 V
• Frequência da rede: 0 / 50 / 60 Hz
• Proteção contra sobretensão: 320 V AC (48 horas)
• Corrente nominal típica (a 230 V, 50 Hz, carga total): 1100 mA
• Corrente típica (220 V, 0 Hz, carga total, 15% nível de dimerização): 155 mA
• Corrente de fuga (a 230 V, 50 Hz, carga total): < 0,55 mA
• Consumo típico em vazio: < 60 mA
• Corrente de pico (pico / duração): 89,3 A / 275 µs
• Potência máxima de entrada: 215 W
• Consumo em standby típico: < 0,2 W
• Consumo típico sem carga: < 0,3 W
• Faixa de potência de saída: 20 – 200 W
• Eficiência típica: 95% (a 230 V, 50 Hz, carga total)
• Fator de potência λ: 0,99 (a 230 V, 50 Hz, carga total)
• THD: < 6%
• Tempo de inicialização (a 230 V, 50 Hz, carga total): < 0,6 s
• Tempo de inicialização (modo DC): < 0,4 s
• Tempo de comutação AC/DC: < 0,2 s
• Tempo de desligamento (a 230 V, 50 Hz, carga total): < 0,03 s
• Tolerância de tensão de saída: ± 2 V
• Ripple de baixa frequência (< 120 Hz): ± 5 %
• Tensão máxima de saída (U-OUT): 60 V
• Faixa de dimerização: 1 – 100 %
• Frequência PWM: aprox. 1000 Hz
• Proteção contra surtos de rede (L-N): 1 kV
• Proteção contra surtos de rede (L/N-PE): 2 kV

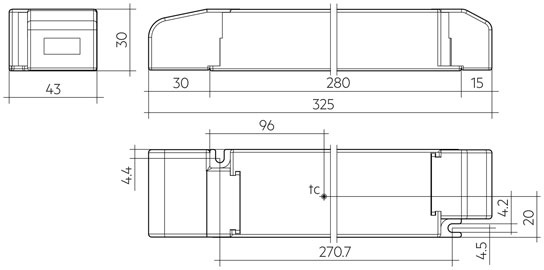

• Dimensões (C x L x A): 325 x 43 x 30 mm
• Grau de proteção: IP20
• Vida útil: até 100.000 horas
• Garantia: 5 anos (ver condições: Condições de garantia Tridonic)
• Código SCIP: be1bfa86-0603-441b-a239-8fe8f9b397a3
• NCM: 85044095
• EAN/UPC: 9006210745268
• País de origem: Áustria (AT)

Notas importantes

• O driver oferece lumDATA para gestão avançada de dados da luminária e relatórios de energia.
• Compatível com fitas Tridonic LLE FLEX 8 mm/12 mm 48V EXC (600 a 4000 lm/m).
• Testar a função de dimerização em níveis baixos com fontes de terceiros.
• Instalação apenas por pessoal qualificado, seguindo as instruções da Tridonic.
• O alívio de tensão sempre está incluído; na versão SP cada driver é embalado individualmente.
• Para funcionamento correto e garantia, siga sempre o manual de instalação da Tridonic.
