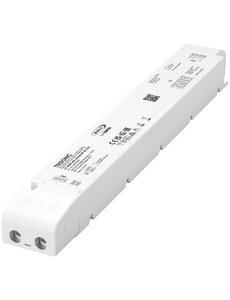

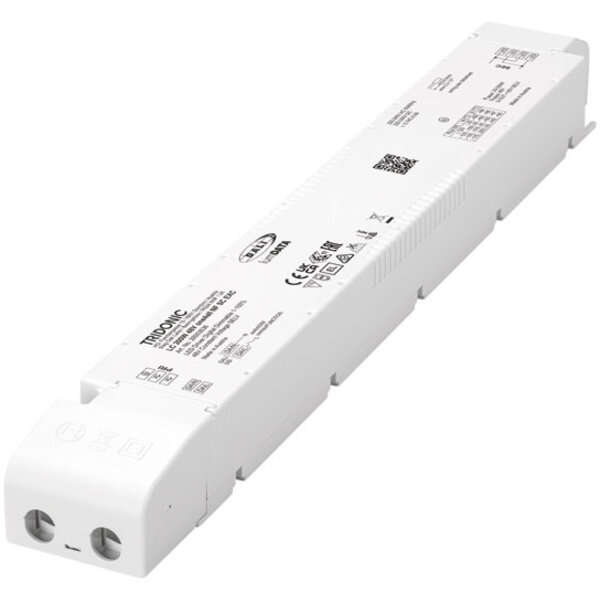

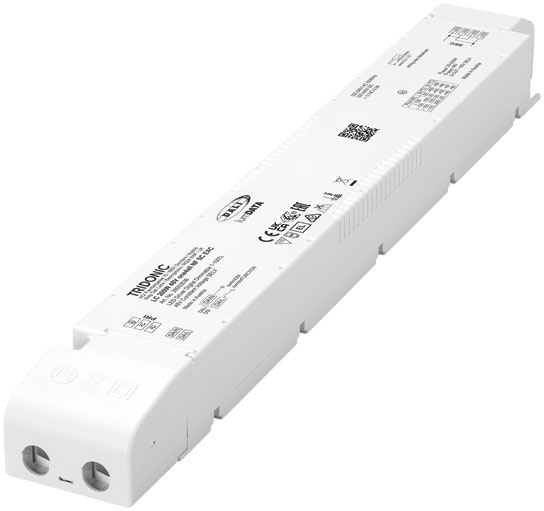

Tridonic LC 200W 48V one4all NF SC EXC

Art. nº: 28003536

Explicação da designação dos drivers Tridonic de tensão constante

Nos drivers de tensão constante da Tridonic, como o LC 200W 48V one4all NF SC EXC, os números indicam:
200W = potência máxima de saída em watts
48V = tensão de saída constante em volts
Não existe uma faixa de corrente ajustável; o driver fornece uma tensão fixa, ideal para fitas LED e aplicações de iluminação linear.

Aplicação

O Tridonic LC 200W 48V one4all NF SC EXC é um driver LED regulável de tensão constante de 48 V (SELV) de alto desempenho, projetado para instalações profissionais com fitas LED flexíveis, como a série Tridonic LLE FLEX. Graças à interface integrada one4all (DALI-2, DSI, switchDIM, corridorFUNCTION), é totalmente compatível com as funções lumDATA (dados da luminária, relatórios de energia, diagnóstico e manutenção). Pode ser usado embutido ou de forma independente com o alívio de tensão incluído.

Características principais

• NOVO: lumDATA (Dados da luminária, relatórios de energia, diagnóstico e manutenção)
• Driver LED de 48 V de tensão constante para fitas LED flexíveis (200 W)
• Instalação embutida ou independente com alívio de tensão incluído
• Faixa de regulação de 1 a 100 % via one4all (DALI-2, DSI, switchDIM, corridorFUNCTION)
• Interface NFC para configuração e manutenção sem fios
• Não necessita de dimmer externo
• Apto para sistemas de iluminação de emergência conforme EN 50172
• Vida útil nominal até 100.000 h
• Alta eficiência até 94 %
• Classe de proteção II, SELV, à prova de curto-circuito
• Corpo em policarbonato branco, compacto e robusto
• Conforme as normas e certificações atuais (DALI-2, CE, UKCA, ENEC, RoHS, RCM, KCC, CCC, EAC, etc.)

Especificações técnicas

• Tensão de entrada: 220 – 240 V AC
• Faixa AC: 198 – 264 V
• Faixa DC: 176 – 280 V
• Frequência da rede: 0 / 50 / 60 Hz
• Proteção contra sobretensão: 320 V AC (48 h)
• Potência de saída nominal: 200 W
• Tensão de saída nominal: 48 V DC (tensão constante)
• Corrente máxima de saída: 4,17 A
• Faixa de regulação: 1 – 100 %
• Frequência PWM: aprox. 1.000 Hz
• Vida útil nominal: até 100.000 h (tc ≤ 75 °C)
• Eficiência: até 94 % (a plena carga)
• Fator de potência λ: 0,95 (a 230 V / 50 Hz, plena carga)
• THD: < 10 %
• Corrente de arranque (pico / duração): < 45 A / 260 µs
• Consumo em standby: < 0,25 W
• Grau de proteção: IP20
• Temperatura da carcaça (tc): máx. 75 °C
• Temperatura de funcionamento: -25 °C … +60 °C
• Dimensões (C × L × A): aprox. 360 × 30 × 21 mm
• Peso: aprox. 320 g
• Saída SELV: sim, tensão extra baixa de segurança
• Garantia: 5 anos (ver condições de garantia Tridonic)

Interfaces e controlo

• one4all: DALI-2, DSI, switchDIM e corridorFUNCTION
• NFC: configuração e parametrização sem fios
• lumDATA: dados da luminária para monitorização de energia e manutenção
• Bornes push a 45°: sem parafusos, ligação fácil
• Alívio de tensão: incluído para instalação independente segura

Aplicações típicas

• Linhas de luz LED e iluminação indireta com LLE FLEX 48 V
• Iluminação arquitetónica e integração em perfis
• Instalação em tetos e paredes em espaços interiores modernos
• Sistemas de iluminação para retalho, escritórios e indústria
• Monitorização de energia e diagnóstico através de lumDATA

Notas importantes

• Utilizar apenas com módulos LED de tensão constante 48 V (séries LLE FLEX 8 mm / 12 mm EXC).
• Com módulos não Tridonic, testar a regulação em níveis baixos para garantir estabilidade.
• Garantir refrigeração adequada para manter a temperatura tc especificada.
• Apto para sistemas de iluminação de emergência conforme EN 50172.
• Instalação apenas por pessoal qualificado segundo as instruções da Tridonic.
• O alívio de tensão está incluído; na versão SP, cada driver é embalado individualmente.
• Para funcionamento correto e validade da garantia, seguir o manual oficial de instalação da Tridonic.

Logística e origem

• EAN/UPC: 9006210745268
• País de origem: AT (Áustria)
• Código pautal: 85044095
