Constant Current LED driver LC 45/700-1050/50 DA SC SNC4

Informatie

klik hier voor informatie op de Tridonic site

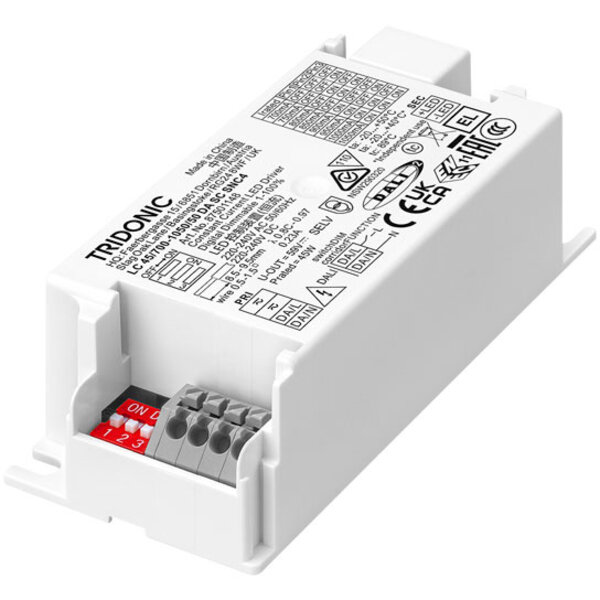

Tridonic LC 45/700-1050/50 DA SC SNC4 LED-driver

Art.nr.: 87501148

Extra uitleg benaming

Tridonic compact drivers: bijvoorbeeld 45/700-1050/50 betekent:
45 = maximaal uitgangsvermogen in watt
700-1050 = instelbaar uitgangsstroom­bereik in mA
50 = maximale uitgangsspanning in volt

Toepassing

De Tridonic LC 45/700-1050/50 DA SC SNC4 is een compacte LED-driver die zowel ingebouwd als vrijstaand gebruikt kan worden dankzij de optionele opklikbare trekontlasting. Dit component is ideaal voor downlights, spots en decoratieve verlichting in toepassingen waar betrouwbare constante stroom en hoge efficiëntie vereist zijn.

Belangrijkste kenmerken

• Constante stroom LED-driver
• Instelbare uitgangsstroom: 700 – 1.050 mA (voorinstelling 700 mA)
• Uitgangsstroom instelbaar via DALI of DIP-switch
• Maximaal uitgangsvermogen: 45 W
• Hoge efficiëntie: tot 89,5%
• Nominale levensduur tot 100.000 uur
• Geschikt voor armaturen van beschermingsklasse I en II
• Geschikt voor noodverlichtingssystemen volgens EN 50172
• Beveiligingen: overtemperatuur, kortsluiting, overbelasting, geen belasting
• Uitgangsstroom instelbaar in 1 mA-stappen via DALI
• Functie voor constante lichtopbrengst (CLO)
• Flexible configuratie via companionSUITE (DALI)

Technische specificaties

• Voedingsspanning: 220 – 240 V AC
• AC spanningsbereik: 198 – 264 V
• DC spanningsbereik: 176 – 280 V
• Netfrequentie: 0 / 50 / 60 Hz
• Overvoltagebeveiliging: 320 V AC, 48 uur
• Typisch opgenomen stroom (bij 230 V, 50 Hz, volle belasting): 230 mA
• Inschakelstroom (piek / duur): 27 A / 111 μs
• Maximaal opgenomen vermogen: 50 W
• Typisch stand-by verbruik: < 0,45 W
• Uitgangsvermogen: 10,5 – 45 W
• Cosinus phi (λ) over volledige werkbereik: max. 0,97 / min. 0,8
• Totaal harmonische vervorming (THD): < 12 %
• Starttijd (DC-modus): < 0,9 s
• Starttijd (AC-modus): < 0,7 s
• Omschakeltijd AC/DC: < 0,3 s
• Uitschakeltijd: < 0,05 s
• Uitgangsstroom tolerantie: ± 5 %
• Max. uitgangsspanning: 59 V
• Dimbereik: 1 – 100 % (min. 5 mA)
• Overspanningsbeveiliging tussen L-N: 1 kV
• Overspanningsbeveiliging tussen L/N-PE: 2 kV
• Type behuizing: Polycarbonaat, wit
• Beschermingsgraad: IP20
• Afmetingen (l x b x h): 97 x 43 x 30 mm
• Land van herkomst: China
• SCIP: d34b4eff-0c9c-4d92-8c60-4e504e7ce02d
• Douanetariefnummer: 85044095
• EAN: 9006210857732
• Artikelnummer: 87501148

Interfaces

• one4all: DALI-2, switchDIM, corridorFUNCTION
• Aansluitklemmen: 45° push terminals

Goedkeuringen en keurmerken

DALI-2, IP20, SELV, geschikt voor noodverlichting, ENEC, CE, UKCA, RoHS, KCC, EAC, CCC, RCM, MM, M, Do Not Cover, IEC 110, dubbele isolatie.

Belangrijke opmerkingen

• Stroominstelling kan eenvoudig worden aangepast via DALI-interface of DIP-switch.
• Fabrieksvoorinstelling is 700 mA; andere stromen mogelijk tussen 700 en 1.050 mA.
• Let op: alleen geschikt voor gebruik binnenshuis (IP20) en installatie door gekwalificeerd personeel.
• Voor meer informatie over de garantievoorwaarden zie: Tridonic garantievoorwaarden.
