Constante spanning – LC 200W 48V one4all NF SC EXC

Informatie

klik hier voor informatie op de Tridonic site

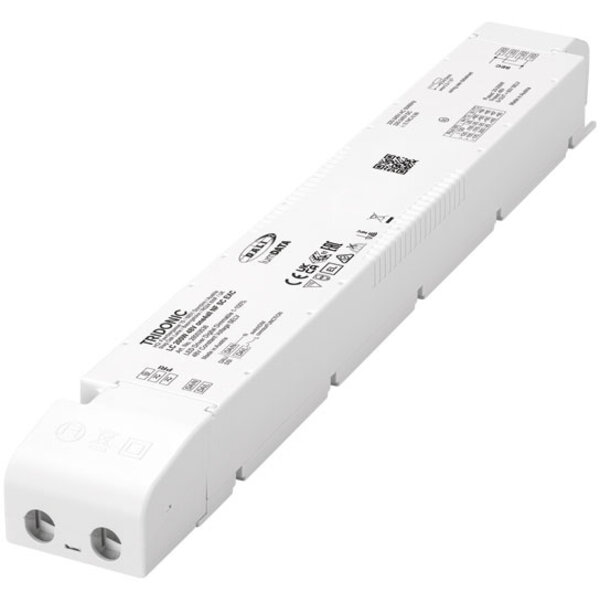

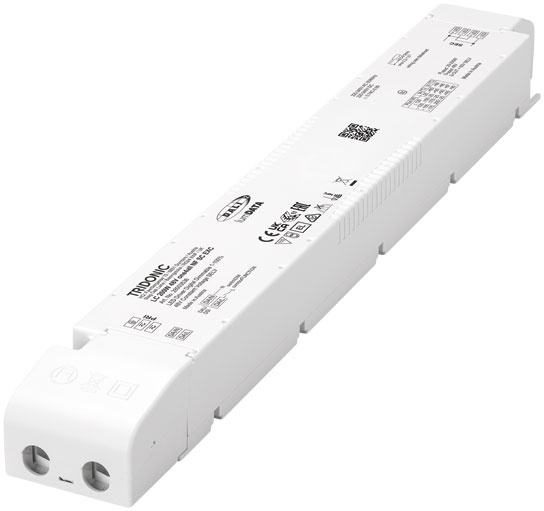

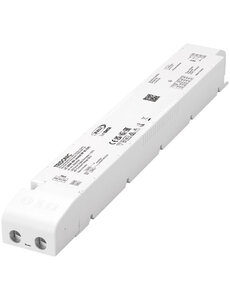

Tridonic LC 200W 48V one4all NF SC EXC

Art.nr.: 28003536

Uitleg Tridonic constant voltage drivers benaming

Bij Tridonic constant voltage drivers, zoals de LC 200W 48V one4all NF SC EXC, verwijzen de getallen naar:
200W = maximaal uitgangsvermogen in watt
48V = constante uitgangsspanning in volt
Er is geen instelbaar uitgangsstroombereik; de driver levert een vaste spanning, ideaal voor bijvoorbeeld LED-strips en lineaire lichtlijnen.

Toepassing

De Tridonic LC 200W 48V one4all NF SC EXC is een krachtige, dimbare 48 V constante spannings-LED-driver (SELV), ontworpen voor professionele toepassingen met flexibele LED-strips zoals de Tridonic LLE FLEX-serie. Dankzij de geïntegreerde one4all-interface ondersteunt deze driver meerdere dimmethoden (DALI-2, DSI, switchDIM, corridorFUNCTION) en biedt hij volledige compatibiliteit met lumDATA-functies voor armatuurdata, energieverbruik, diagnose en onderhoud. De driver kan zowel ingebouwd als zelfstandig worden toegepast met de bijgeleverde trekontlasting.

Belangrijkste eigenschappen

• NEW: lumDATA (Luminaire data, Energy reporting en Diagnostics & Maintenance)
• Dimbare 48 V constante spannings-LED-driver voor flexibele strips (200 W)
• Geschikt voor inbouw of zelfstandig gebruik met meegeleverde trekontlasting
• Dimbereik van 1 tot 100 % via one4all (DALI-2, DSI, switchDIM, corridorFUNCTION)
• NFC-interface voor draadloze configuratie en onderhoud
• Geen externe dimmer nodig
• Geschikt voor noodverlichtingssystemen conform EN 50172
• Nominale levensduur tot 100.000 uur
• Hoog rendement tot 94 %
• Beschermingsklasse II, SELV, kortsluitvast
• Behuizing van wit polycarbonaat, compact en robuust
• Voldoet aan actuele normen en keurmerken (DALI-2, CE, UKCA, ENEC, RoHS, RCM, KCC, CCC, EAC etc.)

Technische specificaties

• Voedingsspanning: 220 – 240 V AC
• AC-spanningsbereik: 198 – 264 V
• DC-spanningsbereik: 176 – 280 V
• Netfrequentie: 0 / 50 / 60 Hz
• Overvoltagebeveiliging: 320 V AC (48 uur)
• Nominaal uitgangsvermogen: 200 W
• Nominale uitgangsspanning: 48 V DC (constant voltage)
• Maximale uitgangsstroom: 4,17 A
• Dimbereik: 1 – 100 %
• PWM-frequentie: ca. 1 000 Hz
• Nominale levensduur: tot 100.000 uur bij tc ≤ 75 °C
• Efficiëntie: tot 94 % (bij volle belasting)
• Vermogensfactor λ: 0,95 (bij 230 V / 50 Hz volle belasting)
• THD: < 10 %
• Inrush current (piek / duur): < 45 A / 260 µs
• Stand-by-verbruik: < 0,25 W
• Beschermingsgraad: IP20
• Behuizingstemperatuur (tc): max. 75 °C
• Bedrijfstemperatuur: -25 °C … +60 °C
• Afmetingen (l × b × h): ca. 360 × 30 × 21 mm
• Gewicht: ca. 320 g
• SELV: ja, veilig laagspanningssysteem
• Garantie: 5 jaar (zie Tridonic garantievoorwaarden)

Interfaces & besturing

• one4all-interface: DALI-2, DSI, switchDIM en corridorFUNCTION
• NFC-interface: voor configuratie en parametrering zonder bekabeling
• lumDATA: energie- en onderhoudsrapportage voor slimme verlichtingssystemen
• Push-terminals: 45° hoek, schroefloos, voor eenvoudige bekabeling
• Trekontlasting: meegeleverd voor veilig onafhankelijk gebruik

Typische toepassingen

• LED-lichtlijnen en koofverlichting met LLE FLEX 48 V
• Architecturale accentverlichting en profielmontage
• Plafond- en wandintegratie in interieurontwerp
• Retail, kantoor en commerciële omgevingen
• Energiebeheer en verlichtingsdiagnose met lumDATA

Belangrijke opmerkingen

• Gebruik uitsluitend met 48 V constant-voltage LED-modules (LLE FLEX 8 mm / 12 mm EXC serie).
• Controleer de dimfunctie bij lage niveaus bij gebruik van niet-Tridonic LED-modules.
• Monteer op een voldoende gekoeld oppervlak om de maximale tc te respecteren.
• De driver is geschikt voor noodverlichtingssystemen conform EN 50172.
• Installatie uitsluitend door gekwalificeerd personeel volgens Tridonic voorschriften.
• De trekontlasting is inbegrepen; in de SP-variant wordt elke driver individueel verpakt.
• Voor een stabiele werking en garantie, raadpleeg altijd de officiële installatiehandleiding van Tridonic.

Logistiek & herkomst

• EAN/UPC: 9006210745268
• Land van herkomst: AT (Oostenrijk)
• Douanetariefnummer: 85044095
