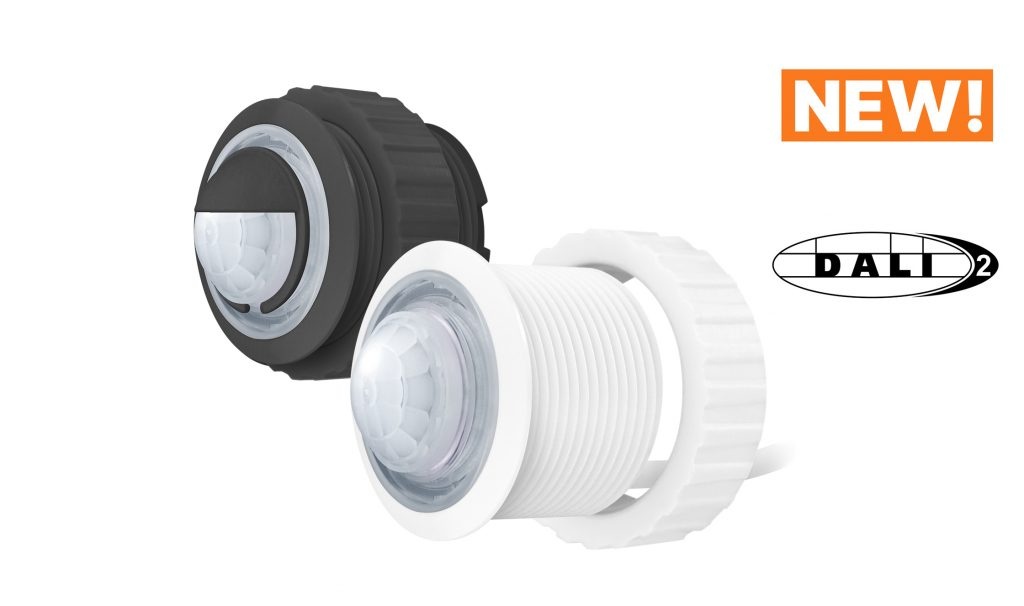

DALI-2 CS Mini Integration GW – Sensor beweging/licht Instanz IP20/IP65
Specificaties
Informatie

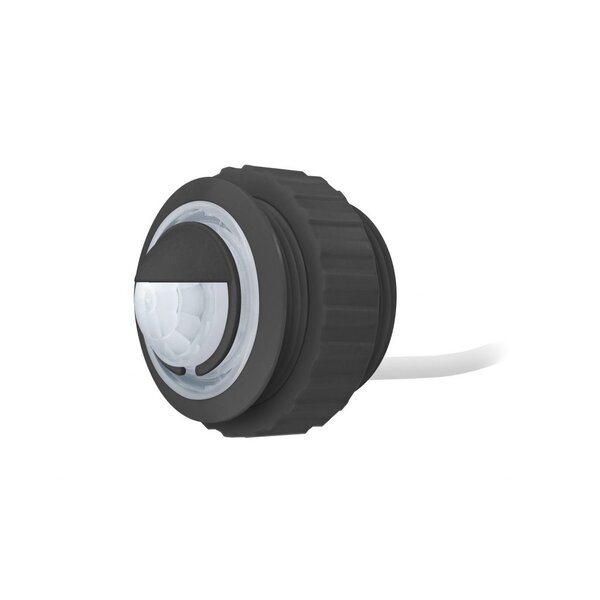

DALI-2 CS Mini Integration GW – Bewegings- en lichtsensor voor Instanzmodus
Beschikbare varianten

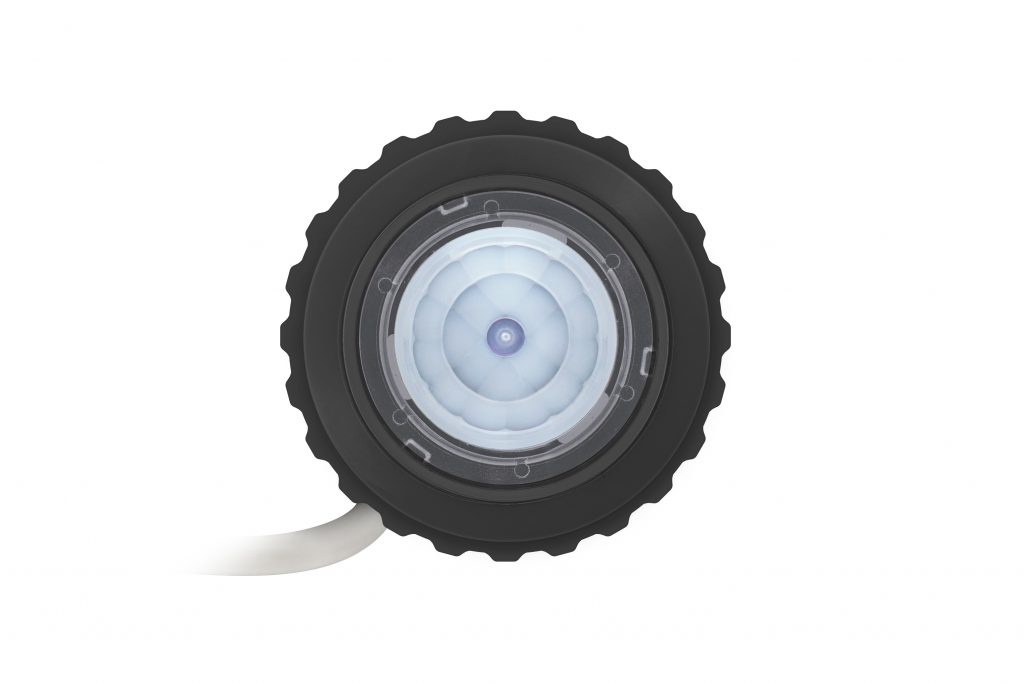

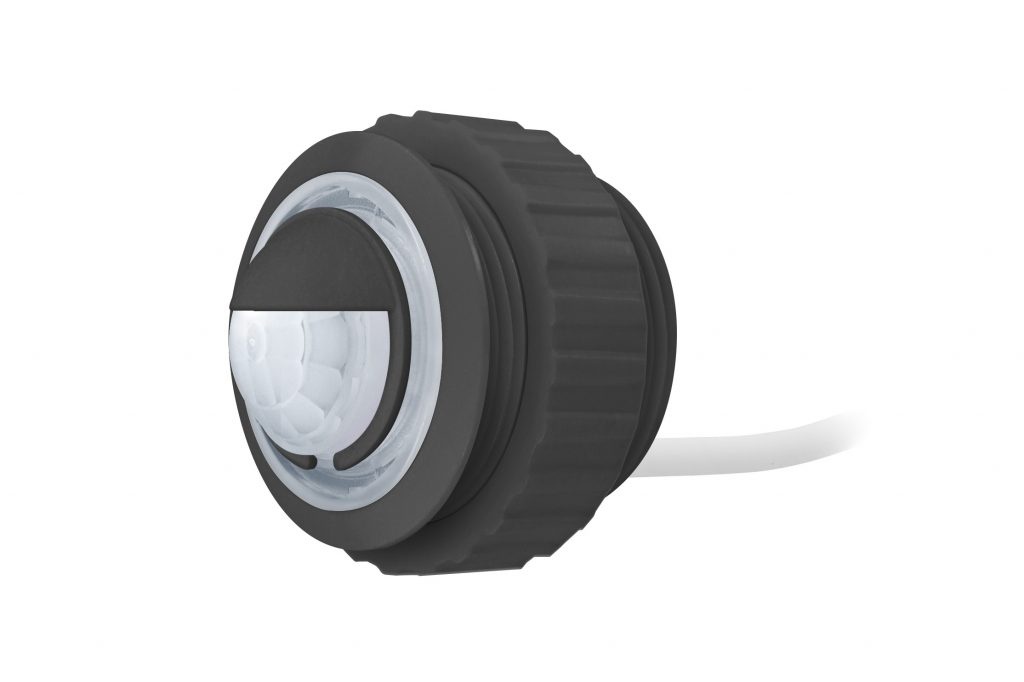

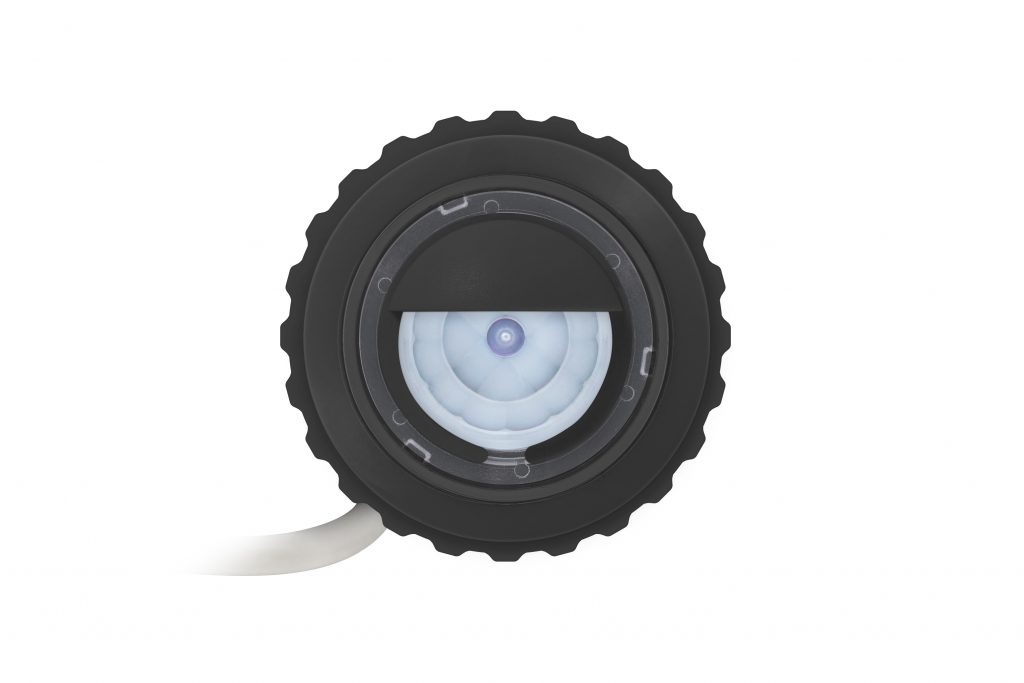

| 86457244-GW-INT | Zwart, IP20 – Voor binnen, montage met schroefdraad |

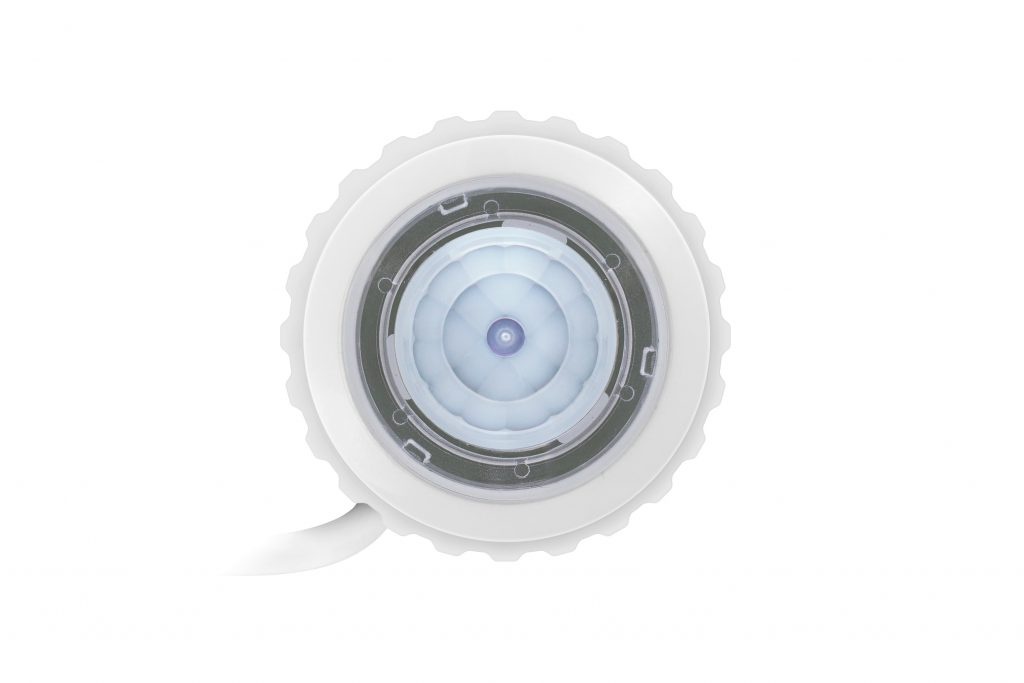

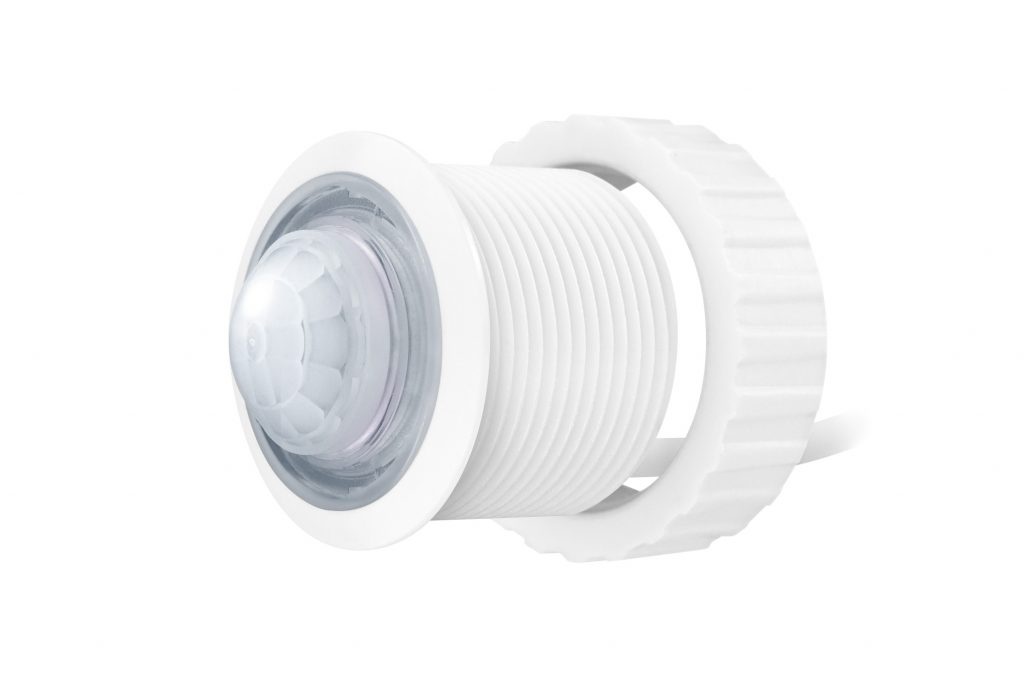

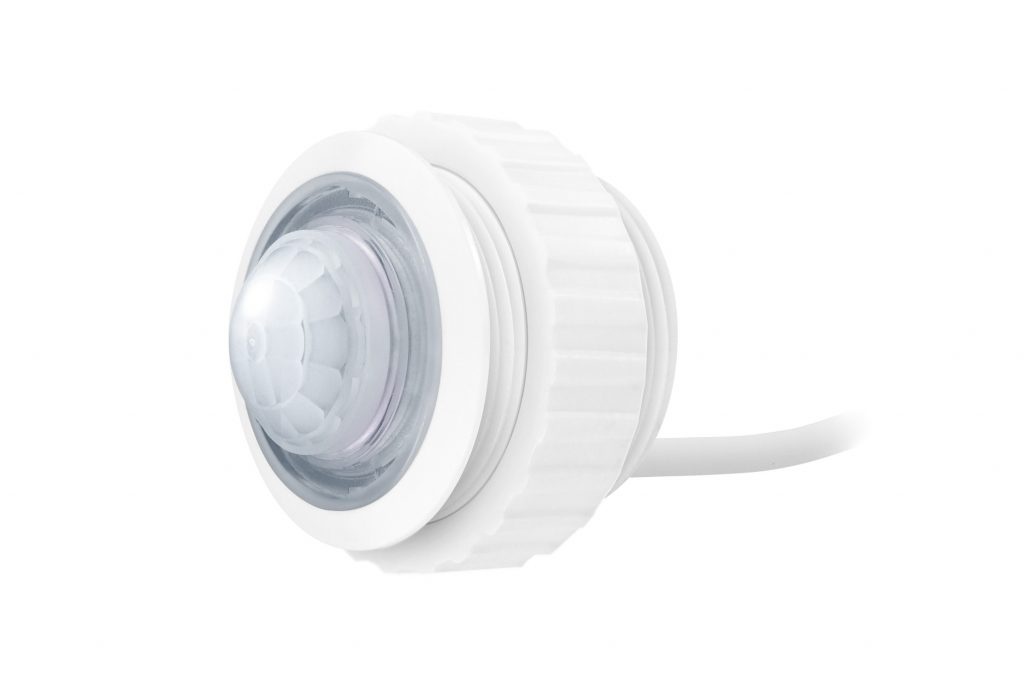

| 86457244-GW-INT-W16 | Wit (RAL9016), IP20 – Voor binnen, montage met schroefdraad |
| 86457244-GW-INT-IP65 | Zwart, IP65 – Voor buiten of vochtige ruimtes, montage met schroefdraad |
| 86457244-GW-INT-W16-IP65 | Wit (RAL9016), IP65 – Voor buiten of vochtige ruimtes, montage met schroefdraad |
Toepassing
De DALI-2 CS Mini Integration GW is een compacte sensor voor beweging en lichtintensiteit, speciaal ontworpen voor gebruik in Instanzmodus binnen DALI-2-systemen. Dit betekent dat de sensor uitsluitend meetgegevens levert aan een externe centrale besturing (zoals WAGO, Beckhoff of DALI-2 controllers). De sensor stuurt actuele meetwaarden via DALI-2 Instanzen en kan bij veranderingen automatisch een event genereren. De interne lichtregelaar ontbreekt; alle logica vindt plaats in het centrale systeem. Instellingen en parametrering gebeuren via de DALI Cockpit software.
Belangrijkste functies
- Bewegingsdetectie via PIR-sensor met standaard detectiegebied en een extra gevoelige zone voor kleine bewegingen.
- Lichtsterktemeting (lux) met geïntegreerde lichtsensor.
- Werkt in Instanzmodus – uitsluitend gegevenslevering aan centrale systemen.
- Eventgeneratie bij waarde-veranderingen via DALI-2 Instanzen.
- Configuratie via DALI Cockpit software.
- Meerdere sensoren binnen één systeem mogelijk.
- Voeding via de DALI-bus – geen extra voeding nodig.
Technische gegevens
| Voeding | Via DALI-bus |
| Stroomverbruik | Typisch 4,5 mA |
| Functie | Sensor voor beweging en lichtintensiteit, Instanzmodus |
| Detectieprincipe | PIR (passief infrarood) |
| Montagehoogte | 2,3 tot 3 meter |
| Detectiebereik | Max. 36 m² (bij 2,3 m) tot 48 m² (bij 3 m) |
| Detectiehoek | ±44° (gevoelige zone), ±90° (standaard zone) |
| Minimale temperatuurverschil | 4 °C |
| Lichtsensor meetbereik | 0–2047 lux |
| Resolutie lichtsensor | 1 lux (11 bit) of 2 lux (bij DALI-2 Event, 10 bit) |
| Kabellengte | 350 mm |
| Afmetingen | 28,3 × 28,3 × 27 mm (L × B × H) |

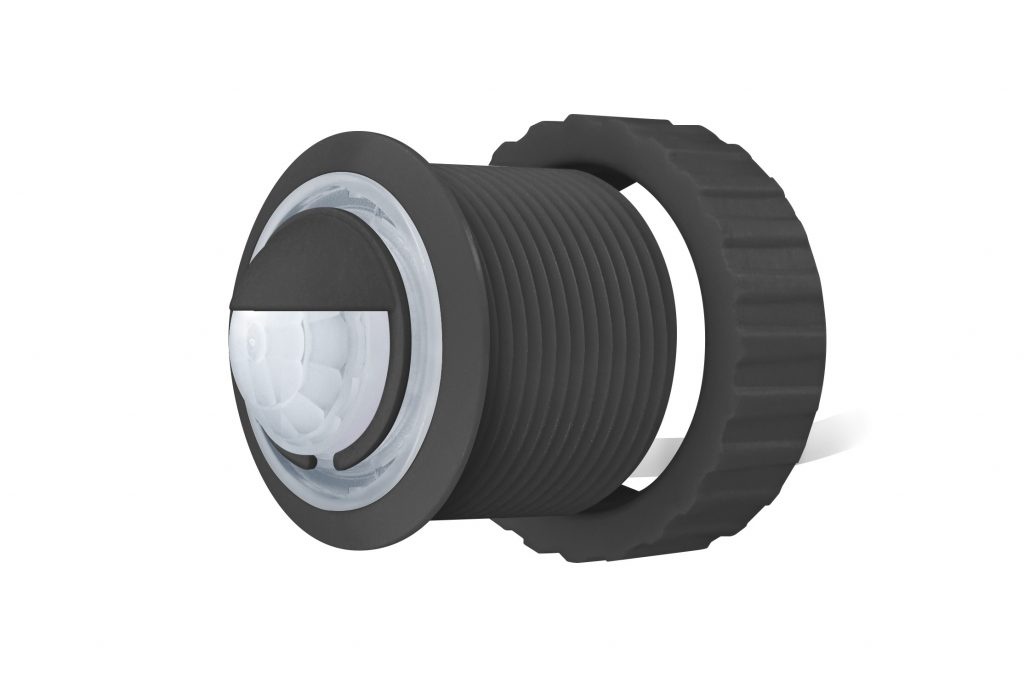

| Montage | Met schroefdraad en moer, optioneel met rubberring |
| Beschermingsklasse IP20 | 86457244-GW-INT (zwart), 86457244-GW-INT-W16 (wit) |
| Beschermingsklasse IP65 | 86457244-GW-INT-IP65 (zwart), 86457244-GW-INT-W16-IP65 (wit) |
| Bedrijfstemperatuur | -20 °C tot +70 °C |
Belangrijke opmerkingen
- De DALI-2 CS Mini Integration GW werkt uitsluitend in Instanzmodus. Er is geen interne lichtregeling aanwezig.
- De sensor stuurt meetgegevens naar centrale besturingen zoals DALI-2 controllers, WAGO of Beckhoff.
- De IP20-varianten zijn geschikt voor binnenruimtes.
- De IP65-varianten zijn stof- en waterdicht en daardoor geschikt voor buitengebruik of vochtige omgevingen.
- Alle instellingen en parametreringen gebeuren via de DALI Cockpit software.
- Het detectiebereik hangt af van de montagehoogte, tot maximaal 48 m² bij 3 m.
- Voeding verloopt volledig via de DALI-bus – geen externe voeding nodig.
- Meerdere sensoren in één systeem worden automatisch gesynchroniseerd.
