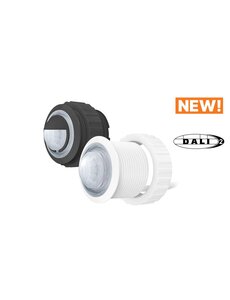

DALI-2 CS Integration, Instance mode, PIR 10x30m/Light, IP54

77,58 Excl. btw €90,00 Excl. btw
€93,87 Incl. btw 108,90 Incl. btw.
Niet op voorraad, wel beschikbaar
Stukprijs: €77,58 / Stuk
DALI-2 sensor met PIR 10x30m (montagehoogte 15m) en lichtmeting, IP54. Werkt in instance-modus met centrale besturing. Automatische synchronisatie. Voeding via DALI-bus. Lees meer

Specificaties

Merk:
Lunatone
DALI-2 gecertificeerd:
ja
Artikelnummer:
86458670-INT-30-IP54
EAN:
9010342017131
Beschikbaarheid:
Niet op voorraad, wel beschikbaar
Levertijd:
Wordt verzonden binnen circa 8 werkdagen (let op: dit is een indicatie en afhankelijk van de beschikbaarheid bij de fabrikant; in sommige gevallen wordt het sneller verzonden, maar het kan ook langer duren).

Informatie

Datasheet

DALI-2 CS Integration, Instance mode, PIR 10x30m / Licht, IP54

Toepassing

Compacte DALI-2 sensor met bewegingsdetectie (PIR, detectiebereik 10x30 meter bij een montagehoogte van 15 meter) en lichtmeting. Ontworpen voor gebruik in instance mode met centrale DALI-2 controllers zoals DALI-2 CS Master, WAGO, Beckhoff en vergelijkbare systemen. Ideaal voor gebouwbeheersystemen waarbij de gemeten waarden centraal worden verwerkt. De gemeten waarden kunnen worden opgevraagd of automatisch gebeurtenissen (events) activeren via DALI-2 instances. Meerdere sensoren binnen één groep synchroniseren automatisch. De voeding verloopt volledig via de DALI-bus, zonder extra voeding. Beschermingsklasse IP54 voor gebruik in veeleisende omgevingen.

Functies

  • Bewegingsdetectie via passief infrarood (PIR) met bereik 10x30 meter (montagehoogte tot 15 m)
  • Lichtmeting van 0 tot 2047 lux
  • Instance mode voor integratie met centrale DALI-2 besturing
  • Automatische synchronisatie van meerdere sensoren binnen een groep
  • Constante lichtregeling via centrale controller
  • Eenvoudig richtbare sensor door draaibare en kantelbare kop
  • Beschikbaar in drie behuizingsvarianten: standaard (inbouw), plafond (met veer) en opbouw (met montagebox)
  • Beschikbaar in kleuren: wit RAL9010, verkeerswit RAL9016 en zwart
  • IP54 bescherming tegen stof en spatwater
  • Configuratie via DALI Cockpit software
  • Voeding via de DALI-bus (geen externe voeding nodig)

Productvarianten

  • 1 / 86458670-INT-30-IP54 – DALI-2 CS Integration, Instance-modus, PIR 10x30m/licht, wit RAL9010, IP54
  • 2 / 86458670-INT-30-AP-IP54 – DALI-2 CS Integration, Instance-modus, PIR 10x30m/licht, wit RAL9010, opbouw, IP54
  • 3 / 86458670-INT-30-ZD-IP54 – DALI-2 CS Integration, Instance-modus, PIR 10x30m/licht, wit RAL9010, plafond, IP54
  • 4 / 86458670-INT-30-W16-IP54 – DALI-2 CS Integration, Instance-modus, PIR 10x30m/licht, verkeerswit RAL9016, IP54
  • 5 / 86458670-INT-30-W16-AP-IP54 – DALI-2 CS Integration, Instance-modus, PIR 10x30m/licht, verkeerswit RAL9016, opbouw, IP54
  • 6 / 86458670-INT-30-W16-ZD-IP54 – DALI-2 CS Integration, Instance-modus, PIR 10x30m/licht, verkeerswit RAL9016, plafond, IP54
  • 7 / 86458670-INT-30-B-IP54 – DALI-2 CS Integration, Instance-modus, PIR 10x30m/licht, zwart, IP54
  • 8 / 86458670-INT-30-B-AP-IP54 – DALI-2 CS Integration, Instance-modus, PIR 10x30m/licht, zwart, opbouw, IP54
  • 9 / 86458670-INT-30-B-ZD-IP54 – DALI-2 CS Integration, Instance-modus, PIR 10x30m/licht, zwart, plafond, IP54

Technische gegevens

Algemeen

  • Voeding: via DALI-bus
  • Stroomverbruik: ca. 3,5 mA
  • Beschermingsklasse: IP54
  • Aansluitklemmen: max. 1,5 mm² (massief of flexibel)

Bewegingssensor (PIR)

  • Detectieprincipe: passief infrarood (PIR)
  • Detectiebereik: 10x30 meter (bij montagehoogte 15 m)
  • Montagehoogte: tot 15 meter
  • Detectiehoek horizontaal: ±43°
  • Detectiehoek verticaal: ±22°
  • Detectiezones: 188 zones
  • Minimaal temperatuurverschil doel/omgeving: > 2–4 °C

Lichtsensor

  • Meetbereik: 0–2047 lux (11 bit), resolutie 1 lux
  • Event-resolutie: 0–2047 lux (10 bit), resolutie 2 lux

Afmetingen

  • Inbouw (standaard): 98 × 98 × 18 mm (max. 42 mm incl. sensorkop)
  • Opbouw (-AP): 98 × 98 × 18 mm + montagebox 98 × 98 × 32 mm
  • Plafond (-ZD): 98 × 98 × 18 mm + veermontage 98 × 98 × 32 mm

Omgevingstemperatuur

  • Inbouw en plafond: -20 °C tot +60 °C
  • Opbouw: -15 °C tot +55 °C

Kleurvarianten

  • Wit RAL9010
  • Verkeerswit RAL9016 (-W16)
  • Zwart (-B)

Belangrijke opmerkingen

De sensor werkt uitsluitend in instance mode in combinatie met een centrale DALI-2 controller. Standalone werking is niet mogelijk, in tegenstelling tot bijvoorbeeld de DALI-2 CS Master. De configuratie van de instance-communicatie gebeurt via de DALI Cockpit software. Bij levering zijn alle instance-events standaard geactiveerd. De voeding verloopt volledig via de DALI-bus; een externe voeding is niet nodig. De IP54-classificatie beschermt het apparaat tegen stof en spatwater, waardoor het ook geschikt is voor gebruik in veeleisendere omgevingen.
