Connecteur flexible ACL Wire | PCB xxx mm

Name: Tridonic Connecteur flexible ACL Wire | PCB xxx mm
Brand: Tridonic
Price: 4.57 EUR
Availability: OutOfStock
Rating: 0 (0 reviews)

0 Review(s)

€4,57 Sans les taxes €9,14 Sans les taxes
€5,53 Taxes incluses €11,06 Taxes incluses. Rupture de stock, mais disponible

Prix unitaire: €4,57

Connecteur flexible ACL Wire-PCB pour modules LLE FLEX. Câblage interne (AWG18), câble 100/500/2000 mm, facile et réutilisable, max. 5 A, 24–48 V, IEC 60695-2-11. Lire plus

Spécifications

Marque:

Tridonic

Numéro de l'article:

28004985

EAN:

9006210833187

Disponibilité:

Rupture de stock, mais disponible

Heure de livraison:

Expédié sous environ 8 jours ouvrables (remarque : il s'agit d'une estimation, sous réserve de la disponibilité chez le fabricant ; dans certains cas, l'expédition peut être plus rapide, mais elle peut aussi prendre plus de temps).

Informations

Lien vers le site Tridonic

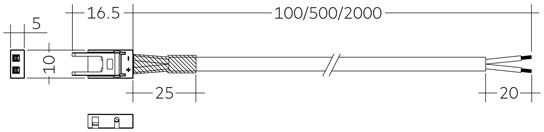

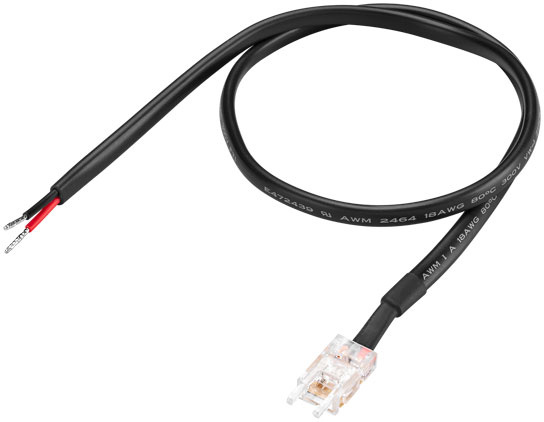

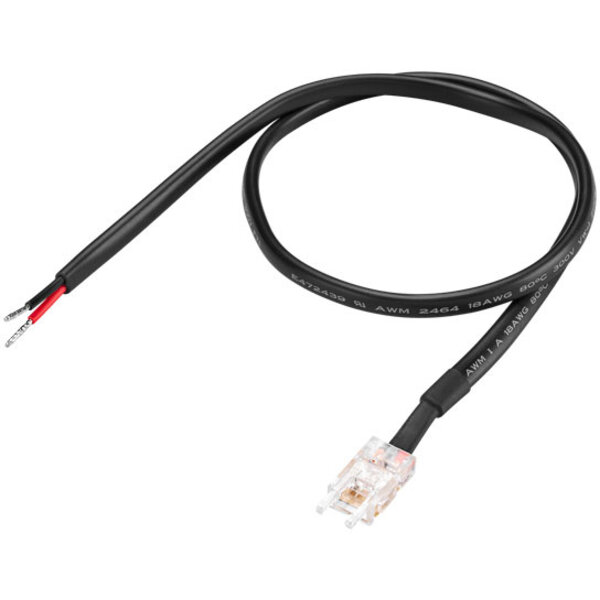

TRIDONIC ACL flex connector Wire – PCB (100/500/2000 mm)

Le TRIDONIC ACL flex connector Wire–PCB est une solution de connecteur réutilisable pour la connexion des modules LLE FLEX. Conçu pour le câblage interne des luminaires ou lignes lumineuses, il est adapté aux conducteurs AWG18. Le connecteur peut être facilement ouvert et refermé pour un montage, démontage et entretien rapides.

Applications

Câblage interne des luminaires avec modules LLE FLEX
Prototypage, service et maintenance nécessitant des montages répétés
Production en série de systèmes LED linéaires sur circuits imprimés (PCB)

Caractéristiques principales

Réutilisable : le connecteur peut être ouvert et refermé plusieurs fois
Uniquement pour le câblage interne (pas de soulagement de traction)
Test du fil incandescent selon IEC 60695-2-11
Courant maximal : 5 A (en liaison avec LLE FLEX)
Tension assignée (Urated) : 24–48 V
Section de fil : AWG 18
Compatible avec les modules TRIDONIC LLE FLEX
Montage facile : voir la note d’application sur tridonic.com

Données techniques

Marque	TRIDONIC
Nom du produit	ACL flex connector Wire – PCB
Application	Connexion des modules LLE FLEX (câblage interne uniquement)
Courant de fonctionnement	max. 5 A (avec LLE FLEX)
Tension assignée (Urated)	24–48 V
Section de fil	AWG 18
Test de sécurité	Test du fil incandescent selon IEC 60695-2-11
Montage	Connecteur ouvrable/fermable ; instructions dans la note d’application
Soulagement de traction	Non disponible
Utilisation	À l’intérieur du luminaire / câblage interne

Variantes & identification

Longueur	Référence article	EAN
100 mm	28004985	9006210833187
500 mm	28004986	9006210833200
2000 mm	28004987	9006210833224

Remarques importantes

Ce produit est destiné exclusivement au câblage interne des luminaires et ne fournit aucun soulagement de traction. Des serre-câbles supplémentaires peuvent être nécessaires selon l’application.
Respecter le courant maximal de 5 A et la tension assignée de 24–48 V conformément aux spécifications des modules LLE FLEX utilisés.
Suivre les instructions de montage de la note d’application sur tridonic.com pour assurer une installation correcte et sûre.
Utiliser des conducteurs AWG18 ou équivalents selon les exigences d’installation ; vérifier la compatibilité avec le PCB et la disposition du module.
