Conector flexible ACL Wire | PCB xxx mm

Name: Tridonic Conector flexible ACL Wire | PCB xxx mm
Brand: Tridonic
Price: 4.57 EUR
Availability: OutOfStock
Rating: 0 (0 reviews)

0 Review(s)

€4,57 IVA no incluido €9,14 IVA no incluido
€5,53 IVA incluido €11,06 IVA incluido. Agotado, pero disponible

Precio unidad: €4,57

Conector flexible ACL Wire-PCB para módulos LLE FLEX. Cableado interno (AWG18), cable 100/500/2000 mm, fácil y reutilizable, máx. 5 A, 24–48 V, IEC 60695-2-11. Leer más

Especificaciones

Marca:

Tridonic

Número de artículo::

28004985

EAN:

9006210833187

Disponibilidad:

Agotado, pero disponible

Plazo de entrega:

Enviado en aproximadamente 8 días laborables (atención: este plazo es orientativo y depende de la disponibilidad del fabricante; en algunos casos se enviará antes, pero también puede tardar más).

Información

Enlace al sitio web de Tridonic

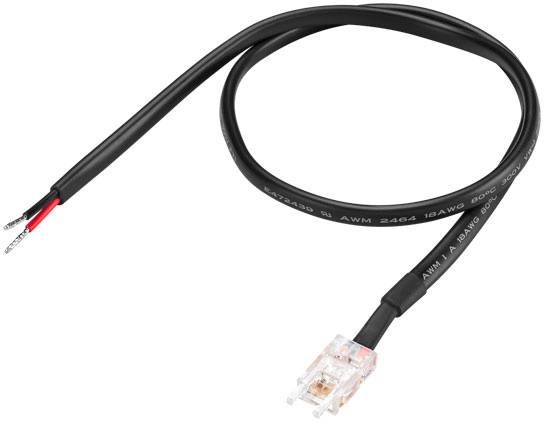

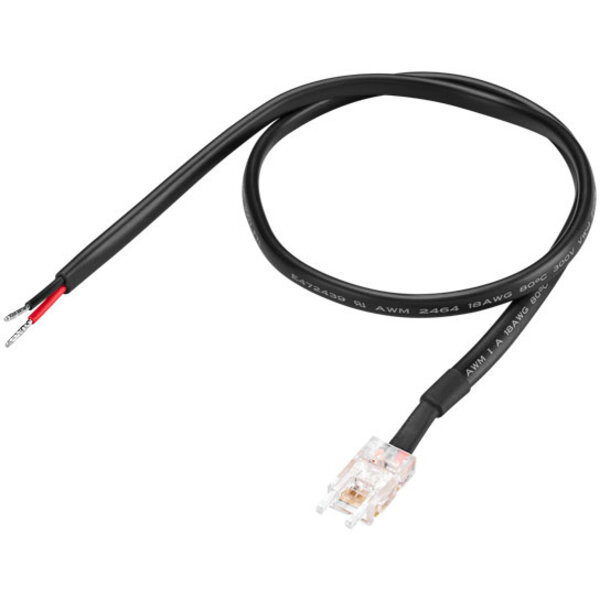

TRIDONIC ACL flex connector Wire – PCB (100/500/2000 mm)

El TRIDONIC ACL flex connector Wire–PCB es una solución de conector reutilizable para la conexión de módulos LLE FLEX. Diseñado para el cableado interno en luminarias o líneas de luz, adecuado para conductores AWG18. El conector se puede abrir y cerrar fácilmente para un montaje, desmontaje y mantenimiento rápidos.

Aplicaciones

Cableado interno de luminarias con módulos LLE FLEX
Prototipado, servicio y mantenimiento con montaje/desmontaje repetido
Producción en serie de sistemas LED lineales en placas de circuito impreso (PCB)

Características principales

Reutilizable: el conector puede abrirse y cerrarse varias veces
Solo para cableado interno (sin alivio de tensión)
Prueba del hilo incandescente según IEC 60695-2-11
Corriente máxima: 5 A (en conexión con LLE FLEX)
Tensión nominal (Urated): 24–48 V
Sección de conductor: AWG 18
Compatible con módulos TRIDONIC LLE FLEX
Montaje sencillo: ver nota de aplicación en tridonic.com

Datos técnicos

Marca	TRIDONIC
Nombre del producto	ACL flex connector Wire – PCB
Aplicación	Conexión de módulos LLE FLEX (solo cableado interno)
Corriente de funcionamiento	máx. 5 A (con LLE FLEX)
Tensión nominal (Urated)	24–48 V
Sección de conductor	AWG 18
Prueba de seguridad	Prueba del hilo incandescente según IEC 60695-2-11
Montaje	Conector abrible/cerrable; instrucciones en la nota de aplicación
Alivio de tensión	No disponible
Uso	Dentro de la luminaria / cableado interno

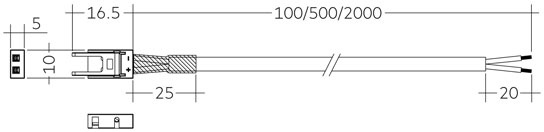

Variantes & identificación

Longitud	Número de artículo	EAN
100 mm	28004985	9006210833187
500 mm	28004986	9006210833200
2000 mm	28004987	9006210833224

Notas importantes

Este producto está destinado exclusivamente al cableado interno en luminarias y no proporciona alivio de tensión. Pueden ser necesarias abrazaderas adicionales según la aplicación.
Respetar la corriente máxima de 5 A y la tensión nominal de 24–48 V de acuerdo con las especificaciones de los módulos LLE FLEX utilizados.
Siga las instrucciones de montaje en la nota de aplicación en tridonic.com para garantizar una instalación correcta y segura.
Utilice conductores AWG18 o equivalentes según los requisitos de instalación; verifique la compatibilidad con el PCB y la disposición del módulo.
