DALI-2 CS Integration – modo instancia, PIR gran angular para pasillos/luz

El DALI-2 CS Integration es un módulo sensor compacto con detección de movimiento PIR y medición de luz, diseñado específicamente para la integración en sistemas DALI-2 con unidades de control central como DALI-2 CS Master, WAGO o Beckhoff. En modo instancia, el sensor proporciona valores medidos al sistema de gestión del edificio; estos valores pueden consultarse o activar automáticamente eventos a través de las instancias DALI-2.

Variantes disponibles

• 1 / 86458670-INT-C – DALI-2 CS Integration, modo instancia, PIR gran angular para pasillos/luz, blanco RAL9010
• 2 / 86458670-INT-C-AP – DALI-2 CS Integration, modo instancia, PIR gran angular para pasillos/luz, blanco RAL9010, superficie
• 3 / 86458670-INT-C-ZD – DALI-2 CS Integration, modo instancia, PIR gran angular para pasillos/luz, blanco RAL9010, techo
• 4 / 86458670-INT-C-W16 – DALI-2 CS Integration, modo instancia, PIR gran angular para pasillos/luz, blanco tráfico RAL9016
• 5 / 86458670-INT-C-W16-AP – DALI-2 CS Integration, modo instancia, PIR gran angular para pasillos/luz, blanco tráfico RAL9016, superficie
• 6 / 86458670-INT-C-W16-ZD – DALI-2 CS Integration, modo instancia, PIR gran angular para pasillos/luz, blanco tráfico RAL9016, techo
• 7 / 86458670-INT-C-B – DALI-2 CS Integration, modo instancia, PIR gran angular para pasillos/luz, negro
• 8 / 86458670-INT-C-B-AP – DALI-2 CS Integration, modo instancia, PIR gran angular para pasillos/luz, negro, superficie
• 9 / 86458670-INT-C-B-ZD – DALI-2 CS Integration, modo instancia, PIR gran angular para pasillos/luz, negro, techo

Características principales

• Detección de movimiento PIR con lente gran angular, optimizada para pasillos y corredores
• Medición de luz para control constante de la iluminación
• Modo instancia: los valores medidos se comunican a sistemas centrales mediante instancias DALI-2
• Sincronización automática de varios sensores dentro de un mismo grupo
• Configuración sencilla a través del software DALI Cockpit
• Alimentación directa a través del bus DALI (no requiere fuente adicional)

Datos técnicos

• Alimentación: Bus DALI (consumo máximo 3,5 mA)
• Detección de movimiento (PIR):
  • Alcance de detección: máx. 5 m (según modelo)
  • Ángulos de detección: horizontal ±75°, vertical +10°/-25°
  • Zonas: 88 + 16
  • Diferencia de temperatura objetivo/ambiente: > 4°C
  • Principio: infrarrojo pasivo (PIR)
• Sensor de luz:
  • Rango de medición: 0–2047 lux (resolución de 11 bits, 1 lux)
  • Resolución de evento: 0–2047 lux (10 bits, 2 lux)
• Temperatura de funcionamiento: -20°C a +60°C
• Grado de protección: IP20
• Sección de cable: máx. 1,5 mm²
• Dimensiones (estándar): 98 x 98 x 18 (máx. 42) mm
• Dimensiones (techo/superficie): caja de montaje o resorte adicional, 98 x 98 x 32 mm adicionales

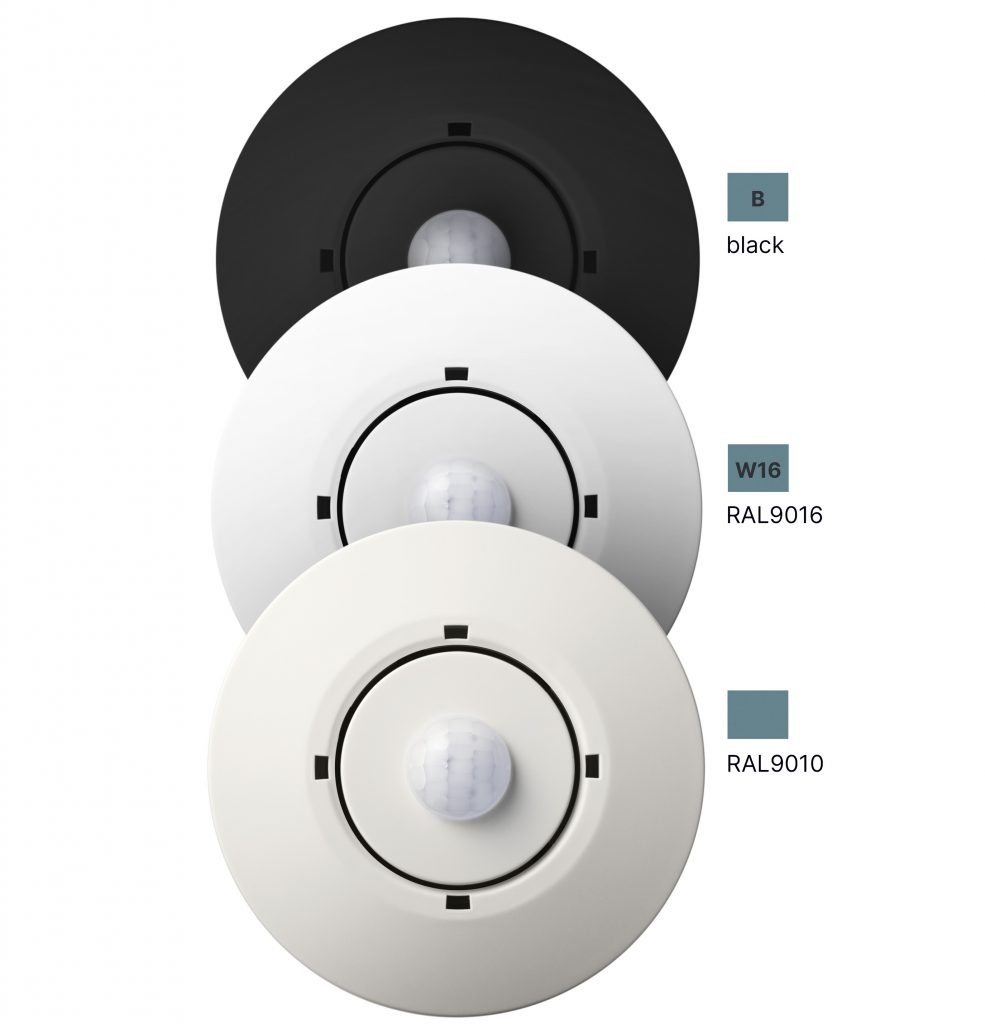

• Color de la carcasa: RAL9010 (blanco puro), RAL9016 (blanco tráfico), negro

Notas importantes

• El DALI-2 CS Integration está destinado exclusivamente a la integración en sistemas con unidades de control central; el sensor funciona en modo instancia y no está diseñado para el control autónomo de la iluminación.
• De fábrica, todos los eventos de instancia están activos. Su uso con un DALI-2 CS es posible sin configuración adicional asignando los dispositivos en el software DALI Cockpit.
• La sincronización de los sensores dentro de un mismo grupo se realiza automáticamente.
• La instalación debe ser realizada por personal cualificado y conforme a la normativa de seguridad vigente.
