DALI-2 RM5

Name: Lunatone DALI-2 RM5
Brand: Lunatone
Price: 74.03 EUR
Availability: InStock
Rating: 0 (0 reviews)

0 Review(s)

€74,03 IVA no incluido €79,00 IVA no incluido
€89,58 IVA incluido €95,59 IVA incluido. Disponible (10) Manual

Precio unidad: €74,03 / Pieza

Actuador DALI-2 con conmutación por cruce por cero. Para cargas hasta 1000VA / 6A (5A continuo). 1 contacto NA, empotrado, configurable vía DALI Cockpit. Leer más

+ -

Añadir a la cesta

Compre 10 por €70,33 cada uno y ahórrese 5%
Compre 50 por €66,63 cada uno y ahórrese 10%
Compre 100 por €62,93 cada uno y ahórrese 15%

Especificaciones

Marca:

Lunatone

Carcasa:

caja de empotrar

Certificado DALI-2:

Sí

Número de artículo::

86456114

Disponibilidad:

Disponible (10)

Plazo de entrega:

Se enviará dentro de 1 a 2 días laborables.

Información

Enlace al sitio web de Lunatone (en inglés)

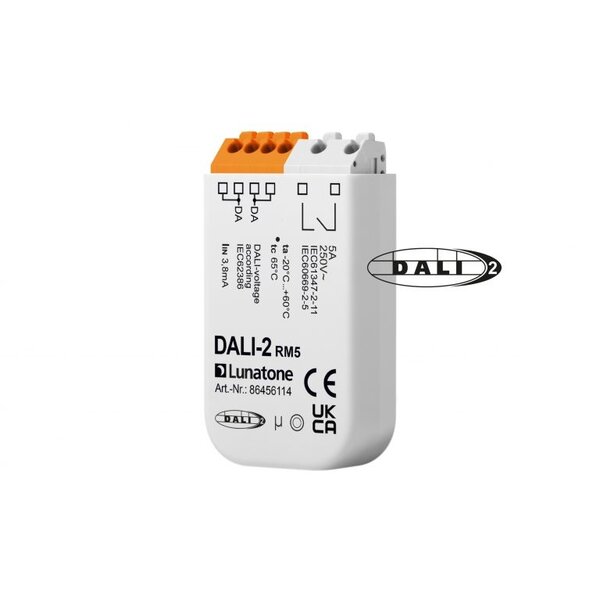

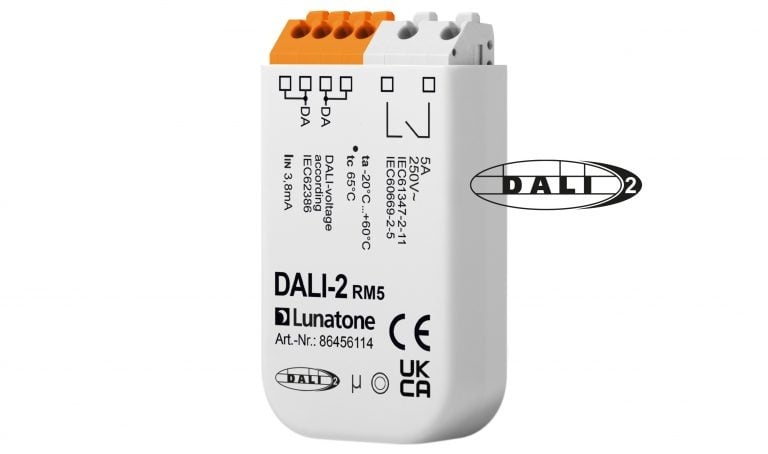

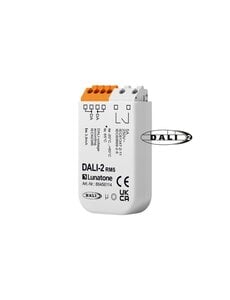

DALI-2 RM5

Actuador de conmutación / módulo de relé (caja de empotrar)

Art. n.º: 86456114

Descripción

El Lunatone DALI-2 RM5 es un actuador de conmutación compacto con salida de relé para integrar cargas sin entrada DALI en una instalación DALI. La conmutación por paso por cero reduce el estrés de conmutación y prolonga la vida útil de la carga conectada y del relé. La configuración del comportamiento de arranque y en caso de fallo del sistema se realiza fácilmente mediante el software para PC DALI Cockpit.

Aplicaciones

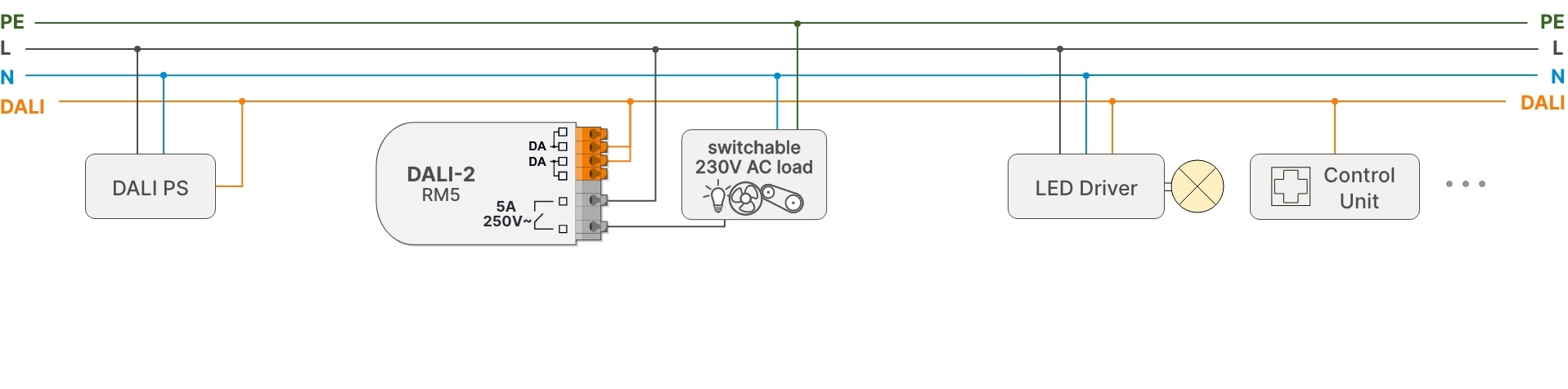

Conmutación de cargas de 230/277 V sin entrada DALI en circuitos DALI
Iluminación general (resistiva/capacitiva), fuentes de alimentación, equipos auxiliares dentro de especificaciones
Instalación empotrada en cajas de instalación con espacio reducido

Funciones principales

Conmutación por paso por cero para limitar desgaste y picos
1 contacto de relé (NO, contacto de cierre), encendido/apagado mediante comandos DALI
Comportamiento programable al arranque y en fallo del sistema: ON / OFF / sin cambio
Totalmente configurable mediante DALI Cockpit; utiliza 1 dirección DALI

Datos técnicos

Alimentación	A través de la línea DALI
Consumo típico de corriente DALI (16,5 V)	3,8 mA
Salida (relé)	Encendido/apagado, tensión hasta 277 VAC
Carga nominal máx. / interruptor automático	1000 VA / 6 A máx
Corriente continua máx.	5 A
Corriente de desconexión máx.	12 A
Corriente de arranque máx.	60 A
Método de conmutación	Paso por cero
Tipo de contacto del relé	1× normalmente abierto (NO, contacto de cierre)
Ciclos de conmutación con carga nominal (resistiva)	> 10⁵
Frecuencia de conmutación máx.	1 Hz
Direcciones DALI utilizadas	1
Dimensiones (L × A × H)	59 × 33 × 15 mm
Montaje	Caja de empotrar
Clase de protección (uso previsto)	Clase II
Grado de protección carcasa / bornes	IP40 / IP20
Temperatura ambiente de funcionamiento	−20…+60 °C
Temperatura de almacenamiento/transporte	−20…+75 °C
Tipo de borne	Borne de resorte (push-in)
Sección de conductor rígido / flexible	0,5…1,5 mm² (AWG20…AWG16)
Con terminal de cable	0,25…1 mm²
Longitud de pelado	8,5…9,5 mm (0,33…0,37")
Normas (DALI)	IEC 62386-102, IEC 62386-208
EMC	EN 61547, EN 50015 / IEC CISPR 15
Seguridad	EN 61347-2-11, EN 61347-1
Marcados	DALI-2, CE, UKCA

Notas importantes

Respetar los límites: 1000 VA / 6 A máx, 5 A continuos; comprobar también la corriente de arranque (hasta 60 A) de la carga.
El paso por cero es ideal para cargas resistivas / drivers LED con corriente de arranque limitada; para cargas con alto inrush se recomienda limitador externo o variante más potente.
Uso exclusivamente en interiores; carcasa IP40, bornes IP20. Asegurar suficiente refrigeración y sección de cable según especificaciones.
El dispositivo no dispone de salidas de red adicionales ni de función de regulación; conmutación/control únicamente mediante comandos DALI.
Probar y configurar siempre correctamente el comportamiento de arranque y de fallo del sistema en DALI Cockpit (ON/OFF/sin cambio) para evitar conmutaciones no deseadas.
No utilizar como componente de seguridad (protección personal, parada de emergencia, detección de incendios, etc.).
