Tension constante – LC 200W 48V one4all NF SC EXC

Informations

cliquez ici pour des informations sur le site Tridonic

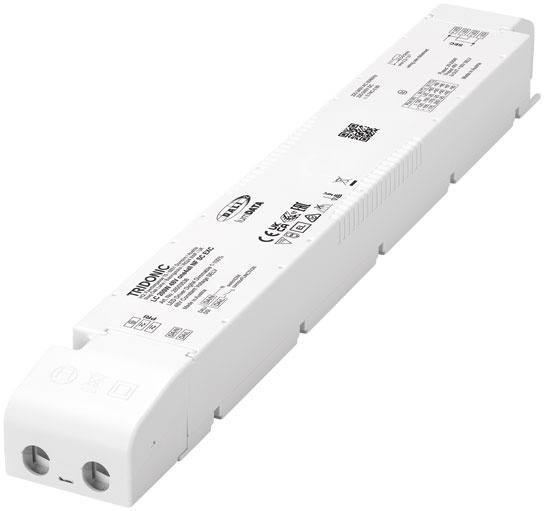

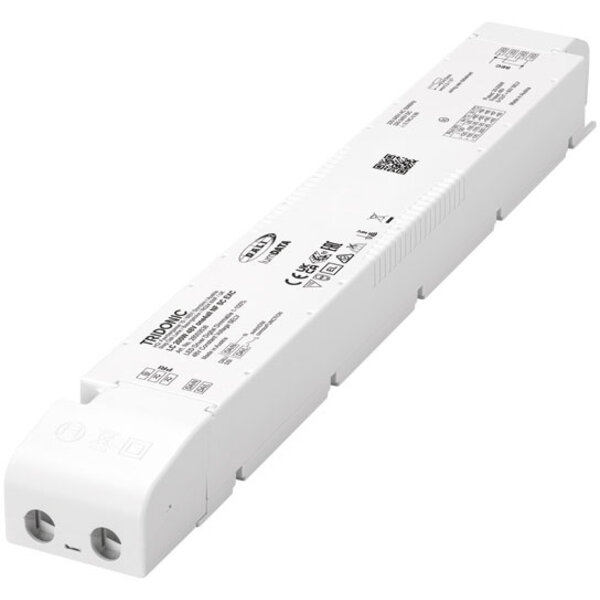

Tridonic LC 200W 48V one4all NF SC EXC

Réf. : 28003536

Explication de la désignation des drivers à tension constante Tridonic

Pour les drivers à tension constante Tridonic comme le LC 200W 48V one4all NF SC EXC, les chiffres signifient :
200W = puissance de sortie maximale en watts
48V = tension de sortie constante en volts
Il n’y a pas de plage de courant de sortie réglable ; le driver fournit une tension fixe, idéale pour les rubans LED et lignes lumineuses.

Application

Le Tridonic LC 200W 48V one4all NF SC EXC est un driver LED à tension constante de 48V, puissant, compact et dimmable. Idéal pour les rubans LED flexibles, l’éclairage de corniches, l’éclairage d’accentuation de façade et l’intégration au plafond, lorsque performance, fiabilité et flexibilité sont requises. Grâce à l’interface one4all intégrée (DALI-2, DSI, switchDIM, corridorFUNCTION), ce driver prend en charge différents modes de gradation et offre une compatibilité totale avec les systèmes de gestion modernes. Inclut la fonction lumDATA pour les données du luminaire, le rapport énergétique et la maintenance. Adapté aux systèmes d’éclairage de secours selon EN 50172.

Caractéristiques principales

• NOUVEAU : lumDATA (données du luminaire, rapport énergétique, diagnostic & maintenance)
• Driver LED 48 V à tension constante, dimmable, pour rubans LED flexibles
• Convient pour une installation encastrée ou indépendante ; serre-câble toujours fourni
• Plage de gradation de 1 à 100% via one4all (DALI-2, DSI, switchDIM, corridorFUNCTION)
• Aucun variateur externe requis
• NFC (Near Field Communication) pour une configuration facile
• Bornes push (45°) pour un câblage rapide
• Compatible avec les systèmes d’éclairage de secours selon EN 50172
• Durée de vie nominale jusqu’à 100 000 heures
• Rendement élevé : jusqu’à 95 %
• Indice de protection IP20, SELV, protection contre les courts-circuits
• Boîtier : polycarbonate, blanc
• Conforme aux dernières normes et certifications (DALI-2, CE, UKCA, ENEC, RoHS, RCM, KCC, CCC, EAC, etc.)

Spécifications techniques

• Tension d’alimentation : 220 – 240 V AC
• Plage de tension AC : 198 – 264 V
• Plage de tension DC : 176 – 280 V
• Fréquence secteur : 0 / 50 / 60 Hz
• Protection contre les surtensions : 320 V AC (48 h)
• Courant nominal typique (à 230 V, 50 Hz, pleine charge) : 1100 mA
• Courant typique (220 V, 0 Hz, pleine charge, 15 % gradation) : 155 mA
• Courant de fuite (à 230 V, 50 Hz, pleine charge) : < 0,55 mA
• Consommation à vide typique : < 60 mA
• Courant d’appel (crête / durée) : 89,3 A / 275 µs
• Puissance d’entrée maximale : 215 W
• Consommation en veille typique : < 0,2 W
• Consommation typique à vide : < 0,3 W
• Plage de puissance de sortie : 20 – 200 W
• Efficacité typique : 95 % (à 230 V, 50 Hz, pleine charge)
• Facteur de puissance λ : 0,99 (à 230 V, 50 Hz, pleine charge)
• THD : < 6 %
• Temps de démarrage (à 230 V, 50 Hz, pleine charge) : < 0,6 s
• Temps de démarrage (mode DC) : < 0,4 s
• Temps de commutation AC/DC : < 0,2 s
• Temps d’arrêt (à 230 V, 50 Hz, pleine charge) : < 0,03 s
• Tolérance de la tension de sortie : ± 2 V
• Ondulation basse fréquence (< 120 Hz) : ± 5 %
• Tension de sortie max. (U-OUT) : 60 V
• Plage de gradation : 1 – 100 %
• Fréquence PWM : env. 1000 Hz
• Immunité aux surtensions (L-N) : 1 kV
• Immunité aux surtensions (L/N-PE) : 2 kV

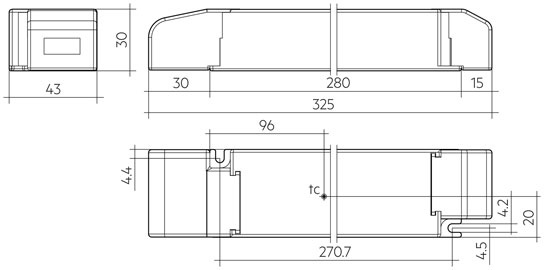

• Dimensions (L x l x h) : 325 x 43 x 30 mm
• Indice de protection : IP20
• Durée de vie : jusqu’à 100 000 heures
• Garantie : 5 ans (voir conditions : Conditions de garantie Tridonic)
• Code SCIP : be1bfa86-0603-441b-a239-8fe8f9b397a3
• Code douanier : 85044095
• EAN/UPC : 9006210745268
• Pays d’origine : Autriche (AT)

Remarques importantes

• Le driver offre lumDATA pour une gestion avancée des données, rapports énergétiques et maintenance.
• Compatible avec les rubans Tridonic LLE FLEX 8 mm/12 mm 48V EXC (600 à 4000 lm/m).
• Tester la fonction de gradation à faible niveau avec des sources tierces.
• À installer uniquement par un personnel qualifié selon les instructions Tridonic.
• Serre-câble toujours inclus ; en version SP, chaque driver est emballé individuellement.
• Pour un fonctionnement correct et la garantie, suivre le manuel d’installation Tridonic.
