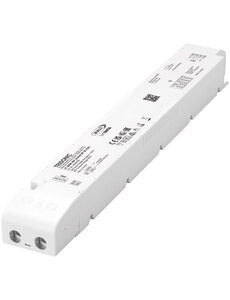

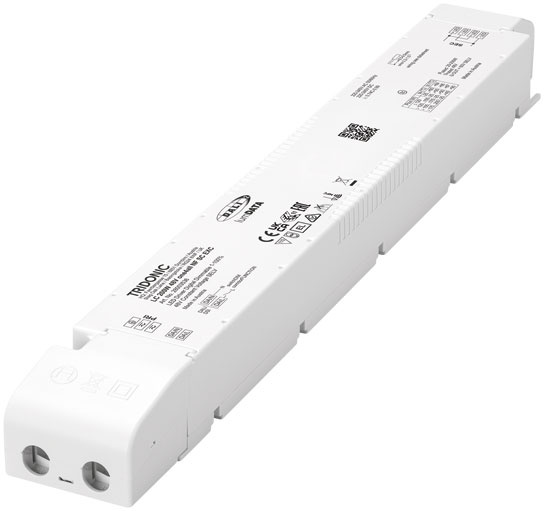

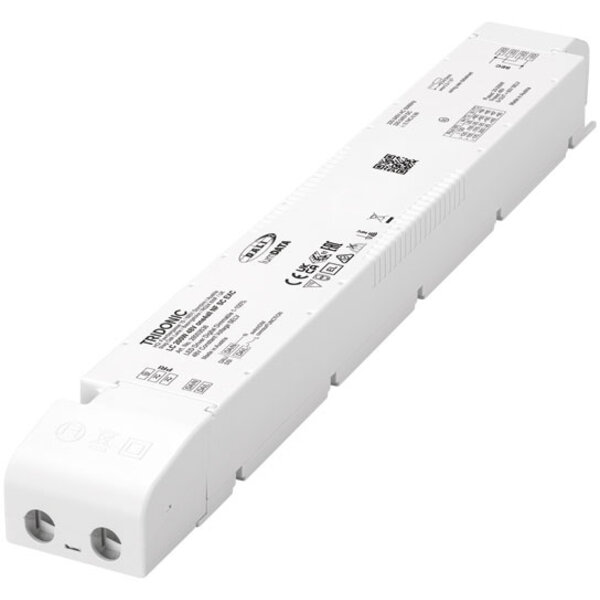

Tridonic LC 200W 48V one4all NF SC EXC

Réf. : 28003536

Explication de la désignation des drivers Tridonic à tension constante

Pour les drivers à tension constante Tridonic, comme le LC 200W 48V one4all NF SC EXC, les chiffres indiquent :
200W = puissance de sortie maximale en watts
48V = tension de sortie constante en volts
Il n’y a pas de plage de courant réglable ; le driver fournit une tension fixe, idéale pour les rubans LED et l’éclairage linéaire.

Application

Le Tridonic LC 200W 48V one4all NF SC EXC est un driver LED dimmable à tension constante 48 V (SELV) haute performance, conçu pour des installations professionnelles avec rubans LED flexibles tels que la série Tridonic LLE FLEX. Grâce à l’interface one4all intégrée (DALI-2, DSI, switchDIM, corridorFUNCTION), il est entièrement compatible avec lumDATA pour la gestion des données luminaire, le reporting énergétique, le diagnostic et la maintenance. Utilisation possible en encastré ou indépendante avec la presse-étoupe fournie.

Caractéristiques principales

• NOUVEAU : lumDATA (Données luminaire, reporting énergétique, diagnostic & maintenance)
• Driver LED 48 V à tension constante pour rubans flexibles (200 W)
• Montage encastré ou indépendant avec presse-étoupe incluse
• Plage de gradation 1 à 100 % via one4all (DALI-2, DSI, switchDIM, corridorFUNCTION)
• Interface NFC pour la configuration et la maintenance sans fil
• Aucun variateur externe requis
• Adapté aux systèmes d’éclairage de sécurité selon EN 50172
• Durée de vie nominale jusqu’à 100 000 h
• Rendement élevé jusqu’à 94 %
• Classe de protection II, SELV, protégé contre les courts-circuits
• Boîtier en polycarbonate blanc, compact et robuste
• Conforme aux normes et marquages actuels (DALI-2, CE, UKCA, ENEC, RoHS, RCM, KCC, CCC, EAC, etc.)

Spécifications techniques

• Tension d’entrée : 220 – 240 V AC
• Plage AC : 198 – 264 V
• Plage DC : 176 – 280 V
• Fréquence secteur : 0 / 50 / 60 Hz
• Protection surtension : 320 V AC (48 h)
• Puissance de sortie nominale : 200 W
• Tension de sortie nominale : 48 V DC (tension constante)
• Courant de sortie max. : 4,17 A
• Plage de gradation : 1 – 100 %
• Fréquence PWM : env. 1 000 Hz
• Durée de vie nominale : jusqu’à 100 000 h (tc ≤ 75 °C)
• Rendement : jusqu’à 94 % (à pleine charge)
• Facteur de puissance λ : 0,95 (à 230 V / 50 Hz, pleine charge)
• THD : < 10 %
• Courant d’appel (pic / durée) : < 45 A / 260 µs
• Consommation en veille : < 0,25 W
• Indice de protection : IP20
• Température boîtier (tc) : max. 75 °C
• Température de service : -25 °C … +60 °C
• Dimensions (L × l × h) : env. 360 × 30 × 21 mm
• Masse : env. 320 g
• Sortie SELV : oui, très basse tension de sécurité
• Garantie : 5 ans (voir conditions de garantie Tridonic)

Interfaces & contrôle

• one4all : DALI-2, DSI, switchDIM, corridorFUNCTION
• NFC : configuration et paramétrage sans fil
• lumDATA : données luminaire pour suivi énergétique et maintenance
• Borniers push 45° : sans vis, câblage simplifié
• Presse-étoupe : incluse pour un usage indépendant sécurisé

Applications typiques

• Lignes lumineuses LED et éclairage indirect en corniche avec LLE FLEX 48 V
• Éclairage architectural et intégration sur profilés
• Intégration plafond et mur pour intérieurs modernes
• Systèmes d’éclairage pour retail, bureaux et tertiaire
• Suivi énergétique et diagnostics via lumDATA

Remarques importantes

• Utiliser uniquement avec des modules LED 48 V tension constante (séries LLE FLEX 8 mm / 12 mm EXC).
• Avec des modules non Tridonic, tester la gradation à bas niveaux pour garantir la stabilité.
• Assurer un refroidissement suffisant afin de respecter la température tc maximale.
• Adapté aux systèmes d’éclairage de sécurité selon EN 50172.
• Installation par du personnel qualifié, conformément aux directives Tridonic.
• La presse-étoupe est fournie ; en version SP, chaque driver est emballé individuellement.
• Pour un fonctionnement correct et la garantie, suivre le manuel d’installation officiel Tridonic.

Logistique & origine

• EAN/UPC : 9006210745268
• Pays d’origine : AT (Autriche)
• Code douanier : 85044095
